三、實訓裝置的基本配置及功能
實訓裝置由控制屏、實訓桌、三菱主機實訓組件、實訓模擬對象掛箱（含豐富的工業現場設備模擬實訓對象）、實物對象、變頻器掛箱、觸摸屏掛箱、交流電機、接觸器、總線單元、通信模塊、工控組態軟件、仿真軟件、電機導軌及測速機構等組成。
（一）控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）
1、三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時具有漏電告警指示及告警復位。定時器兼報警記錄儀：平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。
2、直流電源：直流電壓0~15V可調輸出一路，直流電流0~20mA可調輸出一路。
3、直流電壓/電流表：由三位半A/D轉換器ICL7107和四個LED共陽極紅色數碼管等組成，電壓表量程0~200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0~200 mA、精度0.5級。4、功能模塊：八位電平顯示、八位邏輯電平輸出、八只點動開關、一組樓層及方向顯示、八音盒、直流24V繼電器、信號轉換座若干。
5、FX主機實訓組件：配置三菱FX1N-40 mR主機，集成數字量I/O（24路數字量輸入），F(xiàn)X1N-485BD通信模塊（2路A/D輸入、1路D/A輸出）及RS-485通信模塊，配套SC-09編程電纜。
（二）實訓掛箱
|
序號 |
實訓考核模塊 |
序號 |
實訓考核模塊 |
|
1 |
搶答器/音樂噴泉 |
10 |
工業洗衣機/電鍍生產線 |
|
2 |
裝配流水線/十字路口交通燈 |
11 |
步進電機/直線運動 |
|
3 |
水塔水位/天塔之光 |
12 |
直流電機控制/溫度控制 |
|
4 |
自動送料裝車/四節傳送帶 |
13 |
皮帶運輸機 |
|
5 |
多種液體混合裝置 |
14 |
隧道風機 |
|
6 |
自動售貨機 |
15 |
繼電接觸控制 |
|
7 |
自控軋鋼機/郵件分揀機 |
16 |
三菱FR-S520SE-0.4KW（帶RS485） |
|
8 |
機械手控制/自控成型機 |
17 |
5.7英寸三菱GT1150-QBBD-C |
|
9 |
四層電梯 |
|
|
四、電機導軌、光碼盤測速系統及數顯轉速表：包括日本歐姆龍1024光電編碼器及固定電機的導軌等。在導軌面板上設有五位數顯轉速表，顯示當前轉速；同時設有光電編碼信號輸出，包括A、B兩個通道；同時還具有電壓反饋信號。
五、三相鼠籠異步電機：交流380V/△
六、實物模型（用戶根據需要進行選購）
1、RYM-01挖土機（單價1500元/臺）
2、RYM-01推土機（單價1500元/臺）
3、RYM-01機械手實訓模型（單價18600元/臺）
4、RYM-01小車運動控制系統實訓模型（單價4200元/臺）
七、實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，造型美觀大方。 |

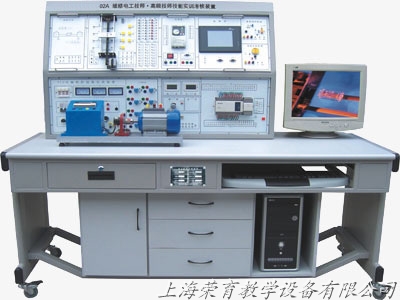

“RYJS-02A型維修電工技師、高級技師技能實訓考核裝置”是根據國家勞動和社會保障部職業技能鑒定中心為維修電工技師、高級技師的職業培訓與技能鑒定而研制的，它集PLC、通信模塊、變頻器、觸摸屏、模擬實訓對象、仿真軟件、組態軟件于一體。適合PLC可編程控制、變頻調速控制、網絡通訊實訓教學及技師技能鑒定考核。
