TRY-830型 高頻電路 數電模電 通用實驗裝置

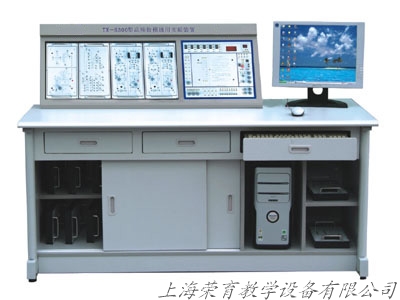

TRY-830型高頻數模通用實驗裝置
TRY－830型高頻數模通用實驗裝置采用主機加實驗卡的結構模式，配置靈活,主機提供了相當充足的信號源，能滿足復雜要求的各類實驗,是一款不可多得的通用實驗平臺，整體結構采用掛箱組合式，便于設備升級，增加實驗項目。
實驗裝置技術指標：
1、輸入：AC 220V±10% 輸出：±12V／0.2A;+5V／1.5A;-5V/0.1A;－8V／0. 1A;+5-27V/0.2A連續可調，各路均有過流保護，自動恢復功能。
2、±5V,±0.5V雙路電壓源
3、函數信號源： 輸出波形：正弦波、方波、三角波 頻率范圍：2Hz～300KHz( 最高可提升至1MHZ以上)，分二檔連續可調 ，輸出幅值：方
波5V、 三角波0～8V (VP-P)， 正弦波 0～3V (VP-P)。
4、數字信號源:固定連續脈沖：0.1HZ、1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ;
5、占空比可調連續脈沖：0.1HZ、1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ;占空比可調范圍：10%-90%，占空比當前值有數碼顯示。
6、時序脈沖：T1-T4
7、手動單脈沖
8、數字式頻率計：可測0-9.999MHZ,誤差<1HZ，實時測量函數信號源或占空比可調連續脈沖。
9、八位邏輯電平開關,有電平指示
10、八位0-5V電平彩燈電路(在0-5V間電壓變化時彩燈由綠轉紅連續變化)。
11、六位BCD碼顯示電路
12、電位器組(三只)
13、波形轉換電路
14、實驗?zāi)K全部做在插卡上，正面有線路圖,反面由元器件和防護罩組成，實驗項目根據需要可以靈活配置和增加設計。
2、±5V,±0.5V雙路電壓源
3、函數信號源： 輸出波形：正弦波、方波、三角波 頻率范圍：2Hz～300KHz( 最高可提升至1MHZ以上)，分二檔連續可調 ，輸出幅值：方
波5V、 三角波0～8V (VP-P)， 正弦波 0～3V (VP-P)。
4、數字信號源:固定連續脈沖：0.1HZ、1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ;
5、占空比可調連續脈沖：0.1HZ、1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ;占空比可調范圍：10%-90%，占空比當前值有數碼顯示。
6、時序脈沖：T1-T4
7、手動單脈沖
8、數字式頻率計：可測0-9.999MHZ,誤差<1HZ，實時測量函數信號源或占空比可調連續脈沖。
9、八位邏輯電平開關,有電平指示
10、八位0-5V電平彩燈電路(在0-5V間電壓變化時彩燈由綠轉紅連續變化)。
11、六位BCD碼顯示電路
12、電位器組(三只)
13、波形轉換電路
14、實驗?zāi)K全部做在插卡上，正面有線路圖,反面由元器件和防護罩組成，實驗項目根據需要可以靈活配置和增加設計。
高頻實驗項目
1.調諧放大器
①單調諧回路諧振放大器；
②雙調諧回路諧振放大器
2.高頻功率放大器（丙類）
3.LC電容反饋三點式振蕩器
4.石英晶體振蕩器
5.振幅調制器（利用乘法器）
6.調幅波信號的解調
7.變?nèi)荻䴓O管調頻振蕩器
8.相位鑒頻器
9.集成電路（壓控振蕩器）構成的頻率調制器
10.集成電路（鎖相環）構成的頻率解調器
11.利用二極管函數電路實現波形轉換。
12.集成高頻功率放大器的應用a:調頻無線話筒；b：電視信號轉發器；c：信號發生器。
13、RC集成振蕩器；
14、混頻電路
數字、模電電路實驗項目請參照數字、模電實驗箱實驗項目
①單調諧回路諧振放大器；
②雙調諧回路諧振放大器
2.高頻功率放大器（丙類）
3.LC電容反饋三點式振蕩器
4.石英晶體振蕩器
5.振幅調制器（利用乘法器）
6.調幅波信號的解調
7.變?nèi)荻䴓O管調頻振蕩器
8.相位鑒頻器
9.集成電路（壓控振蕩器）構成的頻率調制器
10.集成電路（鎖相環）構成的頻率解調器
11.利用二極管函數電路實現波形轉換。
12.集成高頻功率放大器的應用a:調頻無線話筒；b：電視信號轉發器；c：信號發生器。
13、RC集成振蕩器；
14、混頻電路
數字、模電電路實驗項目請參照數字、模電實驗箱實驗項目
技術參數
1、輸入電源：AC220±5% 50HZ；
2、額定電流：<1A
3、環境溫度：-5℃-40℃
4、相對濕度：≤85％（25℃）
5、外型尺寸：1700×700×1200（mm）
2、額定電流：<1A
3、環境溫度：-5℃-40℃
4、相對濕度：≤85％（25℃）
5、外型尺寸：1700×700×1200（mm）
