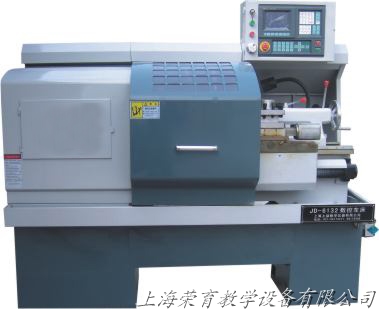

RY-6132型數控車床(教學/生產兩用型)
RY-6132型數控車床是設計精巧的經濟型車床，配備高可靠性的華興數控系統。即可用于教學，也可用于工廠生產。床身導軌選用耐磨鑄鐵，床鞍及溜板貼塑處理。進給傳動采用滾珠絲桿副。外形全封閉防護。該機床采用機電一體化方式設計，采用四刀位自動回轉刀架，操作簡便、效率高，通過編程對各種盤類、軸類零件能自動完成內外圓柱面、圓錐面、圓弧面、螺紋等工序的切削加工，并能進行切槽、鉆擴、鉸孔等工作。此機床并且可與HK、2000型數控機床仿真軟件實驗室或HK、2003型機電一體化數控編程實驗室進行通訊配套使用。 |
|
數控車床技術參數:
|
項目 |
單位 |
|
項目 |
單位 |
|
|
床身上最大回轉直徑 |
mm |
340 |
X軸快速進給(配步進) |
mm/min |
3000 |
|
橫滑板上最大回轉直徑 |
mm |
182 |
Z軸快速進給(配步進) |
mm/min |
6000 |
|
最大加工長度 |
mm |
750 |
X軸定位精度 |
mm |
±0.01 |
|
床身寬度 |
mm |
320 |
Z軸定位精度 |
mm |
±0.02 |
|
主軸轉速范圍 |
rpm |
100-2100 |
X軸重復定位精度 |
mm |
0.005 |
|
主軸內孔解錐度 |
|
莫氏6# |
Z軸重復定位精度 |
mm |
0.01 |
|
主軸通孔直徑 |
|
52 |
尾座套筒錐度 |
|
莫氏4# |
|
刀具數量 |
把 |
四工位 |
尾座套筒行程 |
mm |
130 |
|
刀柄尺寸 |
mm |
20 |
主電機功率 |
Kw |
4 |
|
最小進給量 |
mm |
0.001 |
機床凈重 |
kg |
1450 |
|
數控系統 |
可先配：廣數、FANUC、SIEMENS、華中等，價格另儀。 | |
|
