RYSK-10A型數控車床綜合維修實訓裝置（國產系統）
RYSK-10A型數控車床綜合維修實訓裝置是根據《中華人民共和國教育行業標準（數控技術應用專業儀器設備配備標準）》、教育部“振興21世紀職業教育課程改革和教材建設規劃”、“緊缺人才”培訓規劃的教學要求，結合生產實際和職業崗位的技能要求，按照職業學校的教學和實訓要求研制和開發的產品。適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、數控技術應用、機械加工等專業和非機電類專業的必修課程模塊《數控設備維修》、《數控加工技術》或選修課程模塊、《機床電路維修》的教學與實訓。還適合職業培訓學校的安裝、維修電工高級班，安裝、維修電工技師班，安裝、維修電工高級技師班和車床工中、高級和技師的培訓和鑒定。  使用該裝置可以使學生掌握數控車床系統控制原理、電氣設計方法、元器件的選擇、車床電氣安裝及調試、故障診斷維修、零件程序編制及圖形模擬加工過程等多項實驗內容，達到工業生產現場實習效果。該裝置采用開放式結構、模塊化設計，既可用于教學、也可用于課程設計、畢業設計和實訓，有利于提高學生設計數控機床電氣控制系統、診斷數控設備故障的能力，使受訓對象最大限度地適應和滿足市場需求。該裝置也可以幫助科研技術人員進一步了解數控銑床結構，同時也為技術人員進行數控車床系統的二次開發提供了必要條件。該實驗裝置的主要器件均選用工控產品。 |
|
一、產品組成部分

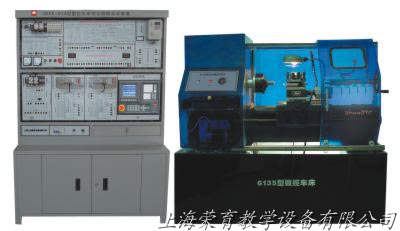

RYSK-10A型數控車床綜合維修實訓裝置是由華興數控系統、機床電氣控制接口板、主軸變頻調速實驗板、全數字交流伺服驅動模塊、伺服電機運行及電機輸入輸出模塊、刀架接口板、開關電源以及配套RY-6135A型數控實訓車床等組成。
二、數控車床綜合維修實訓裝置的實驗實訓考核項目
▲ 數控車床系統操作與編程實驗（配6135A車床）
▲ 主軸變頻單元的調試運行與故障診斷實驗
▲ 全數字交流伺服電機運行與故障診斷實驗
▲ 數控車床電氣控制設計與分析實驗
▲ 數控車床機床回零點實驗和機床超程限位實驗
▲ 電動刀架控制原理實驗及接線與故障診斷實驗
▲ 數控車床系統控制機床螺紋加工實驗
▲ 數控車床的冷卻與照明及故障診斷實驗
▲ 絲桿螺距誤差補償實驗
▲ 數控車床電子手輪實驗
▲ 機床RS232串口通訊實驗
▲ 數控車床故障設計排除考核28項 |
|
三、RY-6135A型數控實訓車床規格：
|
三爪卡盤 |
160mm |
|
床身上最大回轉直徑 |
350mm |
|
最大工件長度 |
500mm |
|
電動刀架 |
四工位 |
|
主軸孔徑 |
40mm |
|
主軸轉速、無級變速 |
200------1500rpm |
|
主電機功率 |
0.75kw |
|
機床尺寸（長×寬×高） |
1670×800×1300mm |
|
機床重量 |
450kg |
|
車削對象 |
硬質工程塑料、木頭制品 |
四、技術性能：
1、輸入電源：三相四線制380V交流電源。
2、結構：考核柜為鐵質鈑金噴塑結構，堅固耐用；
3、工作環境：溫度-10℃–+40℃
4、整機功耗：＜3KW
5、考核柜尺寸：1370×600×1890mm |
|
