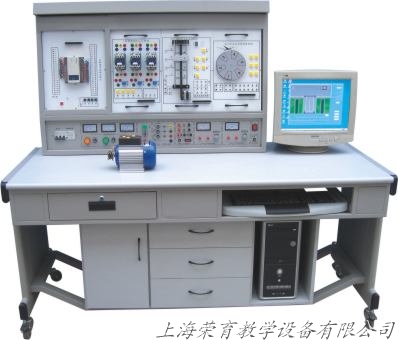

三、裝置構成
1、PLC可編程控制器實驗臺：提供三相電源，直流穩壓電源及安全保護裝置
2、PLC可編程控制器實驗裝置(掛箱規格：40×24×6cm3)：
1）PLC001交通信號燈PLC自動控制實驗掛箱
2）PLC002攪拌器的PLC自動控制實驗掛箱
3）PLC003LED數碼管顯示PLC自動控制實驗掛箱（實物）
4）PLC004四層電梯的PLC自動控制實驗掛箱（實物）
5）PLC005加工中心刀具庫選擇控制實驗掛箱（實物）
6）PLC006藝術彩燈造型的PLC控制實驗掛箱
7）PLC007電機的自動控制實驗掛箱（實物）
8）PLC008步進電機的PLC控制實驗掛箱（實物）
9）PLC009模擬電視發射塔實驗掛箱
10）PLC010自動送料裝車系統實驗掛箱
11）PLC011自動售貨機實驗掛箱
12）PLC012自動成型系統實驗掛箱
13）PLC013水塔自動供水系統實驗掛箱
14）PLC014郵件自動分揀系統實驗掛箱
15）PLC015自動洗衣機系統實驗掛箱
16）PLC016電鍍系統實驗掛箱
17）PLC017繼電器控制實驗掛箱（一）
18）三相鼠籠電動機380VY/△接法
19）基礎實驗掛箱
3、PLC可編程控制器操作桌
4、編程應用軟件
5、仿真教學軟件
6、工控組態軟件
7、PLC可編程控制器（接口都已引到面板）及轉接通迅電纜。
8、電腦或手持編程器（用戶自備或代購）四、技術性能
1、輸入電源：三相四線電源，輸入時指示燈亮。
2、電源輸出：有漏電型保護器、過載、短路保護裝置。
A．三相四線380V輸出，由三只電壓表指示輸出電壓
B．~220V通過安全插座輸出
C．+24V/2A直流穩壓輸出（數顯）
D．+5V/1A直流穩壓輸出（數顯）
E．±12V/1A直流穩壓輸出（根據裝置需求而定）
3、PLC可編程控制器：
品牌、型號：三菱FX1N-40mR（輸入24點，輸出16點），也可選擇西門子、歐姆龍，價格另議。
4、重量：100Kg
5、外形尺寸：160×75×150 cm3 |
