YL9002M型數字化多媒體語音實驗室
YL9002M型數字化多媒體語音實驗室是基于ATM網絡規則，利用目前數字傳輸技術及語音處理技術研制出的專業語音學習系統。本系統不僅實現傳統語音室的所有功能，而且徹底解決了以太網語音室存在的語音延遲與斷裂的問題，同時引入了開放式自主學習、網絡教學等概念，系統還配置了標準的顯示器以提供視頻教學功能。是學校開展聽、說、讀、視頻全方位語言教學的最佳解決方案。 數字語言實驗室特點：
1)數字網絡語言實驗室的傳輸信號分成三個部分：第一部分是控制部分，無論是模擬語音室，還是數字網絡語音室，采用的都是數字信號。第二部分是文字和圖像顯示部分，目前模擬語音室和數字網絡語音室也都是數字化的。第三部分是音頻部分，模擬語音室是采用模擬信號傳輸，數字網絡語音室則是采用數字化信號傳輸。
2)只要音頻部分全部采用數字化傳輸的語音室就是真正的數字語音室。比如：以太網的計算機網絡，采用ATM協議的數字語言實驗室，以及無自主點播功能但在音頻傳輸過程中采用A/D、D/A轉換數據傳輸的都是數字語言實驗室。
3)網絡系統（網絡交換機、學生終端和網卡）采用一家公司的產品，符合了設備采購配套的基本要求，便于維護和升級。 避免了系統中采用多家公司的產品，由于其中一家停產而導致整個系統不能正常維護和升級的不良后果。 |
|
|

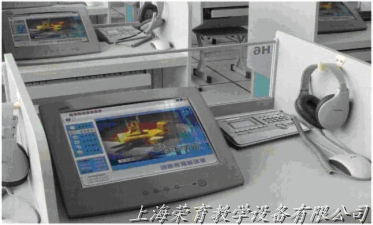

1.學生座全貌
學生座位配備語言學習終端、耳機與話筒，每兩個學生共享一個標準顯示器，供視頻教學用 |
|
|
2.語言學習終端
針對語言學習自主開發的網絡終端，采用128*64點陣的3寸液晶屏，可顯示4×8個漢字字符或4×16個英文字符。 |
|
|
3.語音通信交換主機、分機
采用ATM協議方式，交換主、分機主要完成教師機與學生終端之間的高速數據交換。交換主機傳輸速率256M，可聯接8個交換分機，交換分機傳輸速率32M，可聯接8個學生終端。 |
|
|
4.網絡服務器與教師機
采用P4 處理器、硬盤80G以上的品牌電腦，完成了網絡數據儲存和處理，同時作為教師控制主機，提高數據交互速度，降低系統成本。 |
|
|
5.多媒體語音交換網卡
專業化語言信號傳輸的網卡，ATM方式256M，可驅動256個用戶終端。 |
|
|
6.壓模線
主要由數據雙絞線和10V電源線合成，線路與接插口一次壓模成型。安裝簡單，安全可靠。 |
|
7.耳機
根據用戶需求選配。 |
| |
|
|
課堂教學系統 |
|
本地庫資源播放 |
聲文同步 |
示范教學 |
|
DVD、展臺、錄象機、錄音機或卡座等音、視頻資料播放 |
同聲傳譯 |
插話講解 |
|
分班教學 |
語音變速播放（±50%） |
師生對講 |
|
學生呼叫 |
教師講評 |
視頻廣播 |
|
課堂錄音 |
分組討論 |
電子白板 |
|
自主學習系統 |
|
聽讀/聽力/閱讀資料點播 |
自主變速點播（±50%） |
教師監聽 |
|
跟讀、復聽、快進、快退 |
自我測試 |
高保真口語錄音 |
|
電子考場系統 |
|
（AB卷、分班）考試方式 |
高保真口語考試（分組式、問答式） |
高保真口語考試（分組式、問答式） |
|
純文本題考試 |
成績管理（查詢） |
翻譯考試 |
|
試卷評閱（手動、自動） |
成績分析 |
素材庫管理（添加、修改、刪除） |
|
試題庫管理 |
|
|
|
資料管理系統 |
|
素材庫初始化 |
素材庫管理（添加、修改、刪除、） |
資料檢索 |
|
試題庫管理 |
學生管理 |
計費管理 |
|
系統設置 |
|
用戶管理 |
終端檢測 |
座位初始化 |
|
系統參數設置 |
|
| |
|
|
項目 |
數字語言學習系統技術規范 |
主要設備技術指標 |
|
產品使用條件 |
溫度：0～40℃；
相對濕度：20%～80%；
大氣壓：86～106kPa. |
溫度：0～40℃；
相對濕度：20%～90%；
大氣壓：86～106kPa. |
|
電源條件 |
電源電壓：電流220±22V；
電源頻率：50±2.5Hz |
電源電壓：電流220±22V；
電源頻率：50±2.5Hz |
|
頻率響應 |
125Hz～10.0kHz(±2dB),16位以上（含16位）線性采樣 |
125Hz～10.0kHz(±2dB),16位以上（含16位）線性采樣 |
|
聲音延遲 |
聲音延遲30ms以內（在64座容量條件下，進行32組同時對話時） |
聲音延遲3ms以內（在64座容量條件下，進行32組同時對話） |
|
對講延遲 |
同時進行12人四組對話時，每組內聲音傳輸延時≤50ms |
同時進行12人四組對話時，每組內聲音傳輸延時≤10ms |
|
穩定性 |
一次啟動成功率>80%，開啟系統主控機啟動時間在3分鐘以內 |
一次啟動成功率>99%，開啟系統主控機啟動時間在3分鐘以內 |
|
聲音斷裂 |
斷裂時間為0（在教師主控機和學生終端之間） |
斷裂時間為0（在教師主控機和學生終端之間） |
|
失真度 |
失真度＜5%（在教師主控機和學生終端之間） |
失真度＜1%（在教師主控機和學生終端之間） |
|
可靠性 |
學生終端平均無故障時間（MTBF）大于4000小時 |
學生終端平均無故障時間（MTBF）大于6000小時 |
|
負載能力 |
一臺教師主控機負載能力≥100臺學生終端 |
一臺教師主控機負載能力≥128臺學生終端 |
|
錄音時間 |
錄音時間≥50分鐘（學生終端語音信號數字化錄音） |
錄音時間≥60分鐘（學生終端語音信號數字化錄音） |
|
變速播放速度比 |
在保證語音不變調（無明顯感覺）的條件下，可調整語音播放速度范圍為±30% |
在保證語音不變調（無明顯感覺）的條件下，可調整語音播放速度范圍為±50% |
|
終端輸出 |
每個學生終端配有模擬音頻輸出接口 |
每個學生終端配有模擬音頻輸出接口 |
|
網絡資源平臺 |
資源庫的存儲容量應達到200G以上 |
資源庫的存儲容量達到1000G以上 | |
|
