板式塔流體力學演示實驗裝置

來源：    作者：    發布時間：2021-3-18 10:45:30

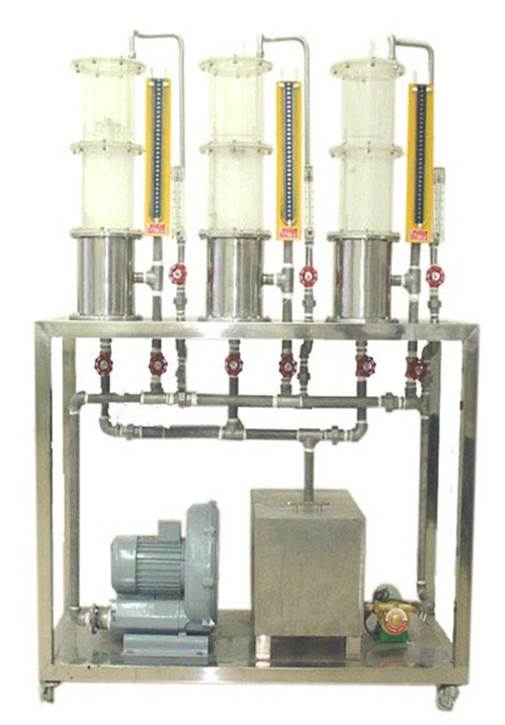

TRY-BSTM01型 板式塔流體力學演示實驗裝置

一、板式塔流體力學演示實驗裝置 實驗目的:
板式塔流體力學演示實驗裝置 商品描述: 實驗目的: 1、了解篩板塔、泡罩塔和浮閥塔的塔板結構 2、測定各塔板流體力學性能(板壓降、液泛、霧沫夾帶、...
1、了解篩板塔、泡罩塔和浮閥塔的塔板結構
2、測定各塔板流體力學性能（板壓降、液泛、霧沫夾帶、漏液量）。

二、板式塔流體力學演示實驗裝置 主要配置：
蓄水箱、水泵、風機、篩板塔、泡罩塔、浮閥塔、壓差計、流量計、閥門不銹鋼框架等。
三、板式塔流體力學演示實驗裝置 技術參數：
1、塔體：φ150×500mm，透明有機玻璃材質，便于觀察塔板上流體力學現象，進行塔板的研究和開發。
2、風機：轉速：2800rpm，風量：450 m3/h，風壓：120mmH2O，效率：66％，功率：250w，工作電壓：220V，風量可調范圍：0－600 m3/h。
3、水泵：微型家用增壓泵，功率：120W。
4、蓄水箱：不銹鋼材質，容積約30L。
5、流量計：玻璃轉子液體流量計，對塔頂進液量精確控制。
6、壓差計：600mm玻璃U型壓差計，對各塔板塔壓降的測量。
7、框架為不銹鋼，結構緊湊，外形美觀，操作方便。
8、外型尺寸：1200 ×600 ×1700mm。
