液壓氣動PLC控制實驗臺,PLC控制透明挖掘機實訓臺
來源： 作者： 發布時間：2019-8-9 11:50:21
TRYQPC-T3液壓氣動PLC控制實驗臺
（鋁槽式鐵桌）
一、液壓氣動PLC控制實驗臺概述
TRYQPC-T3鋁槽式鐵桌液壓氣動PLC控制實驗臺是我公司根據高校機電一體化對氣、電、液控制的教學大綱要求，在我公司產品YY-18透明液壓傳動演示系統的基礎上，綜合了我公司氣動PLC與液壓PLC控制實驗設備的優點，采用了開放型綜合實驗臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。是目前集氣動控制技術、液壓傳動控制技術以及PLC可編程序控制器控制技術于一體的理想的綜合性實驗設備。實驗時，它們可以相互輔成，交叉控制?？梢宰寣W(xué)生直觀、感性地對比、了解氣、電、液各自具有的特點、特色、及優缺點等。
液壓實驗元件均為透明有機材料制成，透明直觀。便于了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。實驗時，組裝實驗回路快捷、方便。
氣動實驗與液壓實驗電氣主控單元配備2套PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制。同時，以氣動及液壓回路為控制對象，加強對PLC可編程序控制器的學習及應用。
同時，配備獨立的繼電器控制單元進行電氣控制，簡單實用。通過與PLC比較，，可以加深對PLC可編程序控制器的了解及掌握。
二、液壓氣動PLC控制實驗臺組成
實驗系統采用“二合一”雙面結構，即一張實驗桌可供兩組四位學生分別進行氣動實驗與液壓實驗，也可以雙面同時進行氣動液壓綜合實驗，優化共享資源，提高產品的性能價格比。整體結構簡單，實用性強。
該實驗臺采用了鋁合金材料。美觀大方，堅固耐用，操作方便。基本配置為：氣動實驗元件1；氣動實驗PLC電氣控制系統1套；氣動實驗繼電器控制模塊1套；低噪音空壓機1臺；液壓實驗元件1套，液壓實驗PLC電氣控制系統1套；液壓實驗繼電器控制模塊1套；液壓實驗泵站1臺。（計算機根據學校要求另行配置）
本實驗系統采用專用獨立液壓實驗泵站，配直流電機無級調速系統，而且電機速度控制系統內部具有安全限速功能，可以對輸出的最高速度進行限制。同時配有數字式高精度轉速表，實時測量泵電機組的轉速。并且配有油路壓力調定功能，可以調定輸出壓力油的安全工作壓力。泵站配有多路壓力油輸出及回油，可同時對多路液壓回路進行供油回油。并采用閉鎖式快速接頭，以利于快速接通或封閉油路。實現油箱、油泵、直流電機、直流電源及控制系統、轉速測控一體化設計。
利用此套實驗設備既可分別獨立地進行氣動控制、液壓控制相應的基本回路及其應用實驗，以及PLC編程及控制實驗；同時，也可綜合地進行相互配合的實驗：如實現氣-電控制，氣-液控制，電-液控制，以及氣-電-液綜合控制等。
三、液壓氣動PLC控制實驗臺技術參數
1．電源：AC:220V50HZ
2．實驗臺外形尺寸：鐵桌：1600mm×1000mm×820mm木桌：1500mm×1000mm×760mm
3．實驗支架尺寸：鋁槽支架1140mm×600mm×920mm插孔支架：1130mm×500mm×770mm
4．PLC可編程序控制器：三菱FX1s-14MR型PLC(可根據客戶要求選擇），8輸入、6輸出。
5．低噪音空氣壓縮機（WY5.2雙頭靜音氣泵）：電源AC220V功率：175W×2只氣罐容積：18L
6.實驗專用齒輪泵站（配數字轉速表）
工作電源：AC：220V
電機功率：750W
電機調速范圍：0-1500轉/分
油箱容積：25L
安全限速范圍：1000-1500轉/分油泵輸出最高工作壓力：2.5MPa
安全壓力設定范圍：0.3-2.5MPa
液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB
四、液壓氣動PLC控制實驗臺實驗項目
（一）、氣動基本控制回路實驗
|
1.單作用氣缸的換向回路 |
2.雙作用氣缸的換向回路 |
|
3.單作用氣缸速度控制回路 |
4.雙作用氣缸單向調速回路 |
|
5.雙作用氣缸雙向調速回路 |
6.速度換接回路氣動-液壓-PLC綜合控制實驗齒輪泵 |
|
7.緩沖回路 |
8.二次壓力控制回路 |
|
9.高低壓轉換回路 |
10.計數回路 |
|
11.延時回路 |
12.過載保護回路 |
|
13.互鎖回路 |
14.單缸單往復控制回路 |
|
15.單缸連續往復動作回路 |
16.直線缸、旋轉缸順序動作回路 |
|
17.多缸順序動作回路 |
18.雙缸同步動作回路 |
|
19.四缸聯動回路 |
20.卸荷回路 |
|
21.或門型梭閥的應用回路 |
22.快速排氣閥應用回路 |
（二）、液壓傳動基本回路實驗
|
1.用換向閥的換向回路 |
2.用“O”型機能換向閥的閉鎖回路 |
|
3.用液控單向閥的閉鎖回路 |
4.壓力調定回路 |
|
5.二級壓力回路 |
6.用減壓閥的減壓回路 |
|
7.用增壓缸的增壓回路 |
8.用換向閥的卸載回路 |
|
9.進油節流調速回路 |
10.回油節流調速回路 |
|
11.調速齒輪泵調速回路 |
12.調速齒輪泵和調速閥的復合調速回路 |
|
13.流量閥短接的速度換接回路 |
14.二次進給回路 |
|
15.用順序閥的順序動作回路 |
16.用壓力繼電器的順序動作回路 |
|
17.用行程開關的順序動作回路 |
18.用行程換向閥的順序動作回路 |
氣動液壓PLC控制實訓臺標準配置清單：
|
序號 |
分類 |
項目 |
型號規格 |
配置數量 |
備注 |
|
1 |
實訓臺 |
實訓桌 |
本公司設計制造 |
1張 |
|
|
2 |
實訓支架（A面氣動B面液壓） |
本公司設計制造 |
1只 |
||
|
3 |
氣動皮管 |
PU氣管6×4 |
100米 |
||
|
4 |
氣源 |
壓縮機 |
WY5.2—雙頭 |
1只 |
|
|
5 |
氣動組合元件 |
氣動元件固定配置板 |
本公司設計制造 |
2塊 |
|
|
6 |
手動換向閥 |
4H210-08 |
1只 |
木桌型配在桌內 | |
|
7 |
氣容 |
本公司設計制造 |
1只 |
木桌型配在桌內 | |
|
8 |
單作用缸 |
QGX25×100 |
1只 |
||
|
9 |
雙作用缸 |
QGX25×100 |
2只 |
||
|
10 |
旋轉氣缸 |
本公司設計制造 |
1只 |
||
|
11 |
三聯件 |
AC2000三聯件 |
1只 |
||
|
12 |
減壓閥（帶壓力表） |
AR2000 |
1只 |
||
|
13 |
單電磁換向閥（二位五通）-配連接線 |
4V210-08（DC24V） |
2只 |
||
|
14 |
雙電磁換向閥（二位五通）-配連接線 |
4V220-08（DC24V） |
1只 |
||
|
15 |
雙電磁換向閥（三位五通）-配連接線 |
4V230-08（DC24V） |
1只 |
||
|
16 |
單氣控?fù)Q向閥（二位五通）-配連接線 |
4A210-08 |
2只 |
||
|
17 |
雙氣控?fù)Q向閥（二位五通）-配連接線 |
4A220-08 |
2只 |
||
|
18 |
行程閥（機控） |
MOV-2 |
2只 |
其一只裝在缸體上 | |
|
19 |
行程閥（按鈕） |
MOV-3A |
1只 |
||
|
20 |
或門型梭閥（有機玻璃） |
本公司設計制造 |
2只 |
||
|
21 |
快速排氣閥 |
本公司設計制造 |
2只 |
||
|
22 |
單向節流閥 |
RE-02 |
2只 |
||
|
23 |
單向節流閥 |
JSC601 |
7只 |
裝在各種氣缸體上 | |
|
24 |
單向閥（有機玻璃） |
本公司設計制造 |
2只 |
||
|
25 |
順序閥 |
本公司設計制造 |
2只 |
||
|
26 |
氣動電器控制 |
微動行程開關（常開2只、常閉2只） |
本公司設計制造 |
4只 |
裝在雙作用缸上 |
|
27 |
PLC直流電源單元（DC：24V） |
本公司設計制造 |
1只 |
||
|
28 |
PLC編程器控制單元 |
1只 |
|||
|
29 |
PLC電器輸入單元 |
本公司設計制造 |
1只 |
||
|
30 |
PLC電器輸出單元 |
本公司設計制造 |
1只 |
||
|
31 |
繼電器控制單元 |
本公司設計制造 |
1只 |
||
|
32 |
單元電器連接電纜 |
本公司設計制造 |
3條 |
||
|
33 |
220V電源線 |
本公司設計制造 |
1條 |
配小三線插頭 | |
|
34 |
工具配件盒 |
氣動專用工具配件箱 |
菲力格-300 300×200×62 |
1只 |
|
|
35 |
螺絲刀6×100(一字、十字)、尖嘴鉗、 螺絲刀3×80(一字、十字)、卷筆刀、 活動板手150×19、剪刀、 內六角扳手M4、M5、M6、 |
各1只 |
|||
|
36 |
三通及L形支架（T型三通） |
6、 |
6只 |
||
|
37 |
五通及L形支架 |
6 |
4只 |
||
|
38 |
氣孔塞頭 |
6 |
25只 |
||
|
41 |
Y型減徑三通8-2×61只（氣泵上） 生料帶1個、保險絲2.5A5只 微動行程開關（配件）2只 氣泵電源開關1只 601-6、602-6氣動彎頭各2只 |
1套 |
|
42 |
泵站 |
拖動直流電機及專用直流電源、數字轉速表及傳感器 |
本公司設計制造 |
||
|
43 |
齒輪油泵、溢流閥、壓力表、油箱、溫度液位計、濾油器 |
本公司設計制造 |
|||
|
44 |
液壓組合元件 |
液壓元件固定配置板 |
本公司設計制造 |
2長+1短 |
|
|
45 |
雙作用油缸（帶行程撞塊） |
2只 |
|||
|
46 |
彈簧回位油缸 |
1只 |
|||
|
47 |
增壓油缸 |
1只 |
|||
|
48 |
輔助油箱 |
1只 |
|||
|
49 |
單向閥 |
2只 |
|||
|
50 |
液控單向閥 |
2只 |
|||
|
51 |
溢流閥（直動式） |
2只 |
|||
|
52 |
節流閥（直動式） |
1只 |
|||
|
53 |
調速閥 |
2只 |
|||
|
54 |
順序閥 |
2只 |
|||
|
55 |
減壓閥（先導式） |
1只 |
|||
|
56 |
二位二通電磁換向閥 |
1只 |
|||
|
57 |
二位四通電磁換向閥 |
2只 |
|||
|
58 |
“O”型三位四通電磁換向閥 |
1只 |
|||
|
59 |
“H”型三位四通電磁換向閥 |
1只 |
|||
|
60 |
“M”型三位四通電磁換向閥 |
1只 |
|||
|
61 |
二位四通行程換向閥 |
1只 |
|||
|
62 |
三位五通手動換向閥 |
1只 |
|||
|
63 |
壓力繼電器 |
1只 |
|||
|
64 |
壓力表 |
3只 |
|||
|
65 |
微動行程開關（常開2只+常閉2只） |
2+2只 |
|||
|
67 |
三通四通組件（三通7只、四通5只） |
1套 |
|||
|
69 |
紙巾 |
3包 |
|||
|
70 |
油槽 |
1個 |
|||
|
71 |
透明液壓皮管φ8 |
1盤 |
|||
|
72 |
油盤(濾油網) |
1個 |
|||
|
73 |
專用液壓油 |
20Kg |
|||
|
74 |
液壓電器控制 |
電磁閥通用連接線 |
3根 |
||
|
75 |
壓力繼電器插頭線 |
1根 |
|||
|
76 |
直流電源單元 |
1個 |
|||
|
77 |
PLC編程器控制單元 |
1個 |
|||
|
78 |
PLC輸入單元 |
1個 |
|||
|
79 |
PLC輸出單元 |
1個 |
|||
|
80 |
繼電器控制單元 |
1個 |
|||
|
81 |
單元電器連接電纜 |
3條 |
|||
|
82 |
220V電源線 |
1條 |
配小三線插頭 | ||
|
83 |
工具配件盒 |
液壓專用工具配件箱300×200×62 |
菲力格-300 |
1只 |
|
|
84 |
螺絲刀6×100(一字、十字)、螺絲刀3×80(一字、十字) 剪刀、活動板手、尖嘴鉗、卷筆刀、 內六角扳手M4、M5、M6 內卡簧鉗、外卡簧鉗、高壓接頭扳手、快速接頭助拔器 |
各1只 |
|||
|
85 | |||||
|
86 | |||||
|
87 |
油塞50只、快速接頭15只、各密封圈1袋、 |
1套 |
|||
|
89 |
圓柱支架6只、皮管壓板10只鋁槽T形螺母30只 內六角螺絲M6×15=20枚M6×25=20枚M6×35=10枚 |
1套 |
|||
|
90 |
資料 |
透明液壓實訓指導書 |
本公司設計制造 |
2冊 |
液壓面配置 |
|
91 |
氣動實訓指導書 |
本公司設計制造 |
2冊 |
氣動面配置 | |
|
92 |
PLC編程軟件及應用程序光盤 |
1張 |
|||
|
93 |
編程通訊電纜(適配器) |
1條 |
雙面共用 |

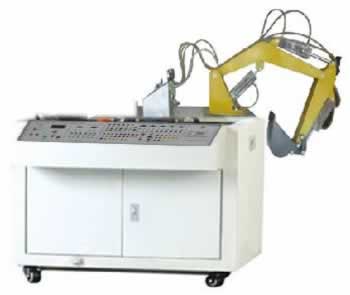

TRYWJ-51PLC控制透明挖掘機實訓臺
一、PLC控制透明挖掘機實訓臺主要技術參數
1、電源：AC220V50HZ
2、直流電源輸入AC220V輸出DC24V/3A
3、可編程控制器（PLC）：三菱FX1S－20MR主機12輸入8輸出（繼電器輸出方式）
4、液壓實驗泵電機功率：650W，調速范圍0－1500r/min，液壓泵工作時噪聲≤58dB，
演示實驗油路液流要求壓力僅需0.8-2.3Mpa(油泵最高壓力：Pmax＝
2.5Mpa)
5、電磁換向閥：AC24V吸力30N
6、實訓臺外型尺寸：1000mm×800mm×900mm
二、PLC控制透明挖掘機實訓臺特點：
2、透明挖掘機液壓試驗臺可模擬真實挖掘機工作裝置的各種動作。可執行元件采用進口透明機玻璃液壓元件、透明尼龍軟管搭接而成，工作原理，液壓回路工作原理一目了然。整個實驗臺具有形象、直觀、方便、可靠等優點。
3、挖掘機試驗臺主要由實驗桌、實驗支架、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。
4、電氣主控單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制，同時以液壓回路為控制對象，加強對PLC控制可編程序控制器的學習及應用。
5、實驗控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握，兼有機電一體化實訓裝置的功能。
三、PLC控制透明挖掘機實訓臺主要功能：
1、液壓傳動各部件及工作原理觀摩、拆裝實訓；
2、液壓控制系統原理學習與分析；
3、挖掘機仿真作用、鏟斗和斗桿復合進行工作實訓；
4、回轉作業，動臂提升同時平臺回轉；
5、卸料作業、斗桿和鏟斗工作同時大臂可調整位置高度；
6、返回、平臺回轉、動臂和斗桿配合回到挖掘開始位置；
7、PLC指令編程，梯形圖學習實驗；
8、PLC編程軟件的學習應用；
9、PLC與計算機通訊及在線調試；
10、PLC在液壓傳動控制中的應用及控制方案的優化實驗；
四、PLC控制透明挖掘機實訓臺設備清單
|
序號 |
名稱 |
型號 |
數量 |
|
1 |
挖掘機實訓裝置 |
1臺 | |
|
2 |
PLC主機模塊 |
1塊 | |
|
3 |
電源模塊 |
1塊 | |
|
4 |
PLC主機模塊 |
1塊 | |
|
5 |
PLC控制按鈕模塊 |
1塊 | |
|
6 |
舉升油缸 |
1只 | |
|
7 |
彎臂油缸 |
1只 | |
|
8 |
挖斗油缸 |
1只 | |
|
9 |
三位四通電磁換向閥 |
3只 | |
|
10 |
油箱 |
1個 | |
|
11 |
彎臂 |
1個 | |
|
12 |
直臂 |
1個 | |
|
13 |
挖斗 |
1個 | |
|
14 |
底座支架 |
1套 | |
|
15 |
回轉工作臺 |
1套 | |
|
16 |
回轉馬達 |
1個 | |
|
17 |
機泵組 |
1套 | |
|
18 |
液壓油 |
1壺 | |
|
19 |
編程電纜（適配器） |
1條 | |
|
20 |
挖掘機液壓實訓說明書 |
1冊 | |
|
21 |
光盤（PLC編程軟件、程序軟件） |
1盤 | |
|
22 |
工具 |
1套 | |
|
23 |
液控單向閥 |
3個 | |
|
24 |
溢流閥 |
1個 |
