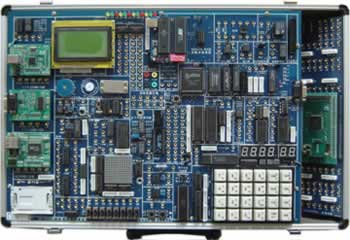

TRY-52EH單片機EDA綜合開發實驗儀
單片機EDA綜合開發實驗儀簡介：
TRY-52EH單片機EDA綜合開發實驗儀是《MCS-51單片機原理與接口》《單片機控制技術》《自動化控制》《EDA》等課程教學的最佳配套實驗設備，在傳統實驗項目的基礎上增加了新型實用接口（如紅外線收發、多種總線開發、網絡通信等），可選配邏輯分析儀，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境，也是科研、開發工作者的得力助手。
一、單片機EDA綜合開發實驗儀系統組成：
·硬件：
（1）單片機系統擴展：單片機仿真接口（仿真器外接），用戶CPU（AT89S52），64K程序存儲器，64K數據存儲器，開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路，配有串口或USB通信方式，出廠配置為串口。
（2）輸入/輸出：128*64LCD圖文電路（或字符式1602LCD），16*16LED點陣電路，開關邏輯電平輸入/輸出電路，8MHZ時鐘與分頻，單脈沖發生器，ISP在線下載接口，PWM電路、射極跟隨器。
（3）常用接口芯片：8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、RS232/485、看門狗MAX813L等；
（4）控制對象：小型直流電機、步進電機、溫度、壓力、繼電器、電子音響喇叭、IC卡讀寫等；
（5）新型實用接口電路：數字溫度18B20、串行DA（TL5615）、串行AD（TL549）、I2C日歷鐘（PCF8563）、紅外線遙控收發、USB2.0總線接口isp1581、CAN總線控制器SJA1000、CAN總線收發器TJA1050T、網絡芯片RTL8019AS等。
（6）可選配邏輯分析儀；
(7)選配上本公司的無線下載模塊就能實驗無線下載調試,還可進行無線實驗,藍牙實驗
·軟件：
系統配置Win98/2000/xp等操作平臺的單片機仿真調試軟件，支持匯編、C51語言編譯、調試；單片機在線下載軟件等。
·電源：
系統內置高性能直流穩壓電源。
·機箱：
系統配置輕便鋁合金箱子作為實驗儀機箱。
二、單片機EDA綜合開發實驗儀系統主要特點
（1）仿真器外接：仿真器和實驗系統分開，實驗系統只留仿真器接口，仿真器可單獨使用。仿真器外接，可選配TRY-208、Keil-c仿真器K51U或其它型號仿真器，仿真器特性詳見TRY-208/K51U產品介紹。
（2）仿真能力強：用戶CPU資源全部開放，選配POD89C52仿真頭可仿真總線或IO口(P0,P1,P2,P3)。
（3）支持EDA開發：通過選配EDA擴展卡，實現EDA和單片機兩合一，可分別控制實驗電路。
（4）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤,開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。
（5）二次開發：主機板留有系統總線接口，通過單片機仿真器調試用戶系統。
（6）在線下載：在線編程自動識別,無需開關切換，不需編程器，可直接燒錄AT89S5X單片機。
（7）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，實驗系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成實驗。
三、單片機EDA綜合開發實驗儀實驗項目
(一)軟件實驗
|
（1）清零程序； |
（2）拆字程序； |
|
（3）拼字程序； |
（4）數據區傳送子程序； |
|
（5）數據排序實驗； |
（6）查找相同數據個數； |
|
（7）無符號雙字節快速乘法子程序； |
（8）多分支程序； |
|
（9）脈沖計數實驗； |
（10）電腦時鐘實驗。 |
(二)硬件實驗
|
（1）P1口亮燈實驗； |
（2）P1口轉彎燈實驗； |
|
（3）P3.3口輸入，P1口輸出實驗； |
（4）工業順序控制實驗； |
|
（5）8255A、B、C口輸出方波實驗； |
（6）8255PA口控制PB口； |
|
（7）8255控制交通燈； |
（8）簡單I/O擴展實驗； |
|
（9）A/D0809轉換實驗； |
（10）D/A0832轉換實驗； |
|
（11）8279鍵盤顯示實驗； |
（12）通用打印機實驗；☆ |
|
（13）微型打印機打印字符、曲線、漢字實驗；☆ |
（14）日歷時鐘DS12887控制實驗；☆ |
|
（15）I2C儲存卡讀寫實驗； |
（16）語音芯片ISD1420控制實驗（錄音）；☆ |
|
（17）語音芯片ISD1420控制實驗（放音）；☆ |
（18）繼電器控制實驗； |
|
（19）步進電機控制； |
（20）8253方波實驗； |
|
（21）小直流電機調速實驗； |
（22）16*16LED點陣顯示實驗； |
|
（23）128*64LCD液晶顯示實驗； |
（24）8250可編程異步通訊接口實驗（自發自收）； |
|
（25）8251可編程通訊接口實驗（與PC機）； |
（26）單片機RS232/485串行發送實驗（雙機通訊）； |
|
（27）單片機RS232/485串行接收實驗（雙機通訊）； |
（28）溫度壓力實驗； |
|
（29）CAN總線通訊接口實驗；☆ |
（30）以太網TCP/IP協議接口實驗；☆ |
|
（31）USB2.0通訊接口實驗。 |
（32）DS18B20單總線溫度測量實驗 |
|
（33）紅外線遙控收發實驗 |
（34）TLC549串行A/D轉換實驗 |
|
（35）TLC561510位D/A串行轉換實驗 |
（36）PCF8563I2C日歷時鐘實驗 |
|
（37）看門狗實驗 |
（38）PWM實驗 |
|
（39）射極跟隨器 |
（40）EDA擴展卡(isp1032/ep1k30等)☆ |
|
(41)全向云臺控制實驗☆ |
(42)基于調制信號的光通信實驗☆ |
說明：實驗項目打“☆”號為選配擴展卡實驗。

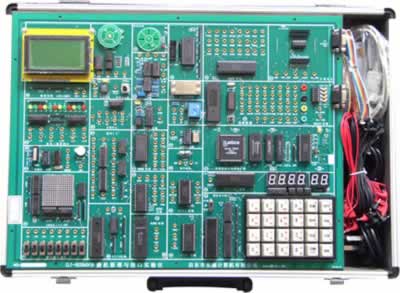

TRY-8086KB微機原理與接口實驗儀
一、微機原理與接口實驗儀系統簡介
TRY-8086KB微機原理與接口實驗儀是《微機控制技術》、《十六位微機原理與接口》等課程教學的最佳配套實驗設備。在TRY-8086KA基礎上精心改版，以小系統、多功能、易擴展為設計思想，主板以《TRY-8086系列微機實驗指導書》實驗為主，增加地址總線、數據總線、控制總線引出和擴展單元（區），這樣學校可以從需要出發，選配擴展模塊，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境。
二、微機原理與接口實驗儀系統組成：
·硬件：
（1）微機系統擴展：CPU（8088），系統控制芯片（1032），64K監控程序存儲器，64K用戶程序和數據存儲器（61256x2），64K實驗程序存儲器，開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路，配有串口或USB通信方式，出廠配置為串口。
（2）輸入/輸出：128*64LCD圖文電路（或字符式1602LCD），8位開關邏輯電平輸入/輸出電路，單脈沖發生器，8MH時鐘分頻，16*16LED點陣電路，音頻功放，0～5V可調模擬量，PWM電路、射極跟隨器，打印口，用戶串行接口。
（3）常用接口芯片：74LS273、74LS244、8279、0832、0809、8259、8250、8253、8251、8255、8237、RS232等；
（4）控制對象：喇叭、蜂鳴器、小型直流電機、步進電機、壓力傳感器、溫度傳感器、繼電器等；
（5）擴展單元接口：提供總線接口，可自行擴展設計或選配我公司擴展模塊。
·軟件：
系統配置Win2000/xp等操作平臺的微機仿真調試軟件，支持匯編、C語言編譯、調試。
·電源：
系統內置高性能直流穩壓電源。
·機箱：
系統配置輕便鋁合金箱子作為實驗儀機箱。
三、微機原理與接口實驗儀系統主要特點
（1）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，實驗系統自帶鍵盤、顯示電路和監控管理程序，在無PC機的情況下，同樣可以通過內存讀寫、單步、斷點、全速等方法調試實驗程序。
（2）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤,開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。
（3）二次開發：系統將地址總線、數據總線、控制總線全部引出，主機板留有擴展單元，通過實驗系統調試用戶板。
四、微機原理與接口實驗儀實驗項目
軟件實驗：
|
（1）二進制多位加法實驗 |
（2）二進制轉換為BCD碼實驗 |
|
（3）BCD碼轉換為二進制碼 |
（4）十進制數的BCD碼相減運算 |
|
（5）內存清零實驗 |
（6）數碼顯示實驗 |
|
（7）求最大數和最小數 |
（8）數據塊傳送實驗 |
|
（9）分支程序設計。 |
硬件實驗：
|
（1）A/D轉換實驗 |
（2）D/A轉換實驗（一） |
|
（3）D/A轉換實驗（二） |
（4）8255A并行口實驗（一） |
|
（5）8255A并行口實驗（二） |
（6）定時器/計數器實驗 |
|
（7）8259單級中斷控制器實驗 |
（8）串行口發送實驗（雙機通訊） |
|
（9）串行口接收實驗（雙機通訊） |
（10）小直流電機調速實驗； |
|
（11）步進電機控制 |
（12）繼電器控制 |
|
（13）存貯器讀寫實驗 |
（14）電子琴實驗 |
|
（15）簡單I/O口擴展實驗 |
（16）8251可編程通訊接口和PC機通訊 |
|
（17）16*16LED點陣顯示實驗 |
（18）128*64LCD液晶顯示實驗 |
|
（19）8237DMA傳送實驗 |
（20）8250可編程異步通訊接口實驗 |
|
（21）8279鍵盤顯示實驗 |
（22）溫度測量實驗 |
|
（23）壓力測量實驗 |
擴展卡實驗（選配）☆
（1）POD2擴展卡主持以下實驗：
☆LM331V/F、F/V實驗
☆138譯碼
（2）POD4擴展卡主持以下實驗：
☆ISD1420語音錄放
（3）POD5擴展卡：
☆40芯鎖緊大孔引出，擴展主板以外接口芯片用。
說明：實驗項目打“☆”號為選配實驗。
