超強型計算機組成原理與系統結構,十六位機（FPGA）擴展實驗板
來源： 作者： 發布時間：2019-8-24 11:42:46
TRY-CPTH+超強型計算機組成原理與系統結構
一、超強型計算機組成原理與系統結構簡介
TRY-CPTH+超強型計算機組成原理與系統結構在TRY-CPTH八位機的基礎上增加十六位機接口，通過選配CPT16十六位機擴展實驗板，完成十六位計算機組成原理實驗，是八位、十六位兼容的理想實驗系統，滿足不同層次的教學。
TRY-CPTH+超強型計算機組成原理與系統結構系統采用了多片在線可編程芯片，大大提高了實驗系統可靠性和二次開發的靈活性,軟硬件配置完備,是實驗、開發的理想實驗平臺。
二、超強型計算機組成原理與系統結構系統特點
（1）先進的硬件設計，充分展示計算機結構模型，每個模塊均有數碼管實時監視，模塊間線條明快，數據/指令流向一目了然。
（2）完善的硬件配置，實驗電路以分立器件為主，同時配備CPLD支持部分模塊的重構。
（3）開放的軟硬件設計，支持用戶新建指令/微指令的系統設計。
（4）控制器的有機結合，只需撥動選擇開關，就可實現微程序或組合邏輯控制的切換。
（5）提供多種工作方式，支持手動、脫機、聯機。
（6）提供三總線接口和鎖緊插座，支持I/O擴展。
（7）提供多種指令系統，支持基本模型機、指令流水線、RISC模型機實驗。
（8）強大的指令功能，支持多種尋址方式和中斷、子程序調用等。
（9）豐富的調試手段，具有單步、微單步、運行、暫停等功能。
（10）提供聯機調試軟件，自帶編譯器、支持匯編語言源程序調試，圖形化動態顯示計算機結構模型的數據/指令流向,操作歷史記錄狀態顯示，方便用戶查找歷史記錄。
（11）提供30路邏輯分析波形圖,可讓學生在實驗時實時地觀測到指令與時序的關系，可有效的提高教學效果。
（12）實驗儀提供LCD液晶顯示，通過實驗儀或PC機鍵盤,在線動態修改寄存器、程序/微程序計數器、程序/微程序存貯器的內容。
（13）實驗儀提供串口或USB接口,聯接PC機仿真調試，出廠配置為串口。
（14）增加十六位機接口，如選配我公司廠生產的TRY-CPT16十六位機擴展板，完成十六位計算機組成原理實驗。
（15）十六位機擴展部分主要是基于EDA設計的FPGA實驗板，它的核心器件是Altera公司的10萬門EP1K100的FPGA芯片，同時配備單片機管理監控和PC機通信，完成16位機的匯編源程編譯、下載、運行等功能，詳見《TRY－CPT16十六位機擴展板簡介》。
三、超強型計算機組成原理與系統結構系統組成
系統由實驗主板、仿真調試軟件、內置開關電源組成。
實驗主板有：累加器A，暫存器W，運算器ALU，直通D/左移L/右移R單元，寄存器組R0—R3，中斷向量IA，堆棧ST，程序計數器PC，地址寄存器MAR，輸入IN，輸出OUT，存貯器EM，微地址UPC，指令寄存器IR，微程序控制器uEM，組合邏輯控制單元，三總線接口，40芯鎖緊擴展座、二進制開關電平輸出/顯示，邏輯筆、管理單片機89S52、4×6鍵盤，字符式LCD，RS232/USB通訊接口，CPT16十六位機擴展接口，通信選擇開關。
四、超強型計算機組成原理與系統結構實驗項目
（1）寄存器讀寫實驗
（2）運算器八種運算實驗
（3）數據輸出/移位實驗
（4）UPC實驗
實驗1：UPC加1實驗
實驗2：UPC打入實驗
（5）PC實驗
實驗1：PC加1實驗
實驗2：PC打入實驗
（6）存貯器讀寫實驗
（7）微程序讀寫實驗
（8）中斷實驗
（9）模型機綜合實驗（微程控制器）
實驗1：數據傳送/輸入/輸出實驗
實驗2：數據運算實驗（加/減法/或）
實驗3：移位/取反實驗
實驗4：轉移實驗
實驗5：調用實驗
實驗6：中斷實驗
實驗7：指令流水實驗
實驗8：RISC模型機
(10)組合邏輯控制器實驗
(11)設計指令/微指令系統.
(12)擴展實驗
實驗1：8255擴展I/O口實驗
實驗2：8253擴展定時器實驗
（13）十六位ALU實驗
（14）十六位寄存器實驗
（15）十六位寄存器組實驗
（16）十六位指令計數器PC實驗
（17）中斷控制實驗
（18）十六位模型機的總體實驗
注：實驗（1）…（8）為手動微代碼控制，（9）…（12）為微程序或組合邏輯控制.

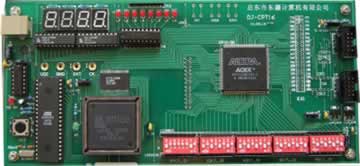

TRY-CPT16十六位機（FPGA）擴展實驗板
一、十六位機（FPGA）擴展實驗板介紹：
TRY-CPT16十六位機（FPGA）擴展實驗板主要是基于EDA設計的計算機組成原理實驗板，它的核心器件是Altera公司的10萬門EP1K100的FPGA芯片。用該FPGA實驗板，通過VHDL語言編程，可設計16位機的部件和模型機，學生將設計好的電路下載到FPGA芯片上，實現16位機的部件和模型機功能；也可完成其它設計性實驗和課程設計實驗。
二、FPGA實驗板組成
（1）AT89S52單片機，主要用于接收PC機命令，完成16位程序存儲器讀寫，管理模型機運行、暫停等功能。
（2）ISPLSI1032E是邏輯控制芯片，負責單片機和模型機總線切換。
（3）EP1K100是模型機主控芯片，相應管腳已連好，IDC2是EP1K100芯片的下載接口，再配合FPGA實驗板的PC機調試軟件，可方便地進行各種實驗。
（4）IDT71V016是64K×16位存儲器，是模型機的程序存儲器，能保存大容量程序。
（5）四位8段數碼管，用于顯示模型機內部寄存器、總線的值，在設計時可將需要觀察的內部寄存器、總線值送A，再通過OUT指令送到數碼管顯示。兩只GAL16V8是四位數碼管16進制譯碼。
（6）L7～L0是8個發光二極管，用于顯示模型機內部狀態，例如：進位標志、零標志、中斷申請標志等。
（7）K0（7…0）～K4（7…0）是40個開關，用于輸入外部信號，例如，在做單步實驗時，這些開關可用來輸入地址總線值、數據總線值、控制信號等。
(8)EP1K100右方的EX1座表示38個擴展的IO信號,當實驗中需要另外的輸入輸出腳時可以使用這些擴展腳。
（9）提供FPGA實驗板和PC機調試軟件。
三、十六位機（FPGA）擴展實驗板實驗項目
分部實驗一、十六位ALU實驗
分部實驗二、十六位寄存器實驗
分部實驗三、十六位寄存器組實驗
分部實驗四、十六位指令計數器PC實驗
分部實驗五、中斷控制實驗
綜合實驗六、十六位模型機的總體實驗
