TRYSM-02數碼應用技術實驗實訓設備
一、數碼應用技術實驗實訓設備簡介
TRYSM-02數碼應用技術實驗實訓設備是根據職業學校、技工學校、中等專業學校的手機通信專業、電腦、手提電腦維修專業等有關課程教學需要而設計和開發的實驗、實訓、實操平臺，讓學生在理論學習、實驗、實訓和實操等多方位的得到訓練和提高。是培養學生集理論學習、實驗驗證，技能訓練于一體的現代化實驗、實訓、實操成套設備。
二、數碼應用技術實驗實訓設備主要技術參數
1、使用條件：環境溫度： -10℃～40℃；
相對濕度：≤90%；
2、工作電源：AC220V±5% 50Hz；
3、電源輸出保護：
單相電源：漏電保護開關與保險絲二級保護，確保每個學生的人身安全。
直流電源：短路保護、過流保護、自動保護復位，多重保護減少學生在實驗、實訓、實操中對設備的損壞。數碼應用技術實驗實訓設備
4、電源輸出：
交流電壓AC220V±5% 50Hz（四路）
直流穩壓： 0-30V連續可調（2A）（二路）
直流開關電源5V/2A（一路）數碼應用實驗臺
三、數碼應用技術實驗實訓設備結構：
1、學生實驗臺（桌）：規格：1400×800×770mm ；主體材料采用1.2mm冷扎鐵板噴塑，桌面板采用25mm密度板外貼壓進口防火板(鴨嘴邊)。其截面由PVC封邊帶利用日本進口機械高溫熱熔膠封邊，粘力強，密封性好，經久耐用，外形美觀。桌面裝有供學生實驗、實操、實訓所有用的電源并可放置主機、實驗器材和儀器，便于學生實驗、實訓、實操。桌的左右各有一個柜，柜內可存放實驗、實訓、實操等元器件和用品，中間一個抽屜，抽屜內存放工具、萬用表、導線等。
2、學生凳：采用ABS材料凳面，鋼制底座，可旋轉升降。
四、基本配置(2座/套)
1．主機頭1套
2．焊臺1把
3．熱風槍1把
4．放大鏡臺燈1只
5．數字萬用表1只
6．超聲波清洗機 1臺
7．實操線路板 4塊
8．實操集成電路4塊
9．不銹鋼網片 1套
10．學生桌 1臺
11．學生凳2張
12．焊接實操耗材一批（焊錫絲、清潔劑、松香、焊錫膏等）
13．配20M示波器 1臺
14．電腦診斷卡1塊
15．一字螺絲刀 1把
16．十字螺絲刀1把

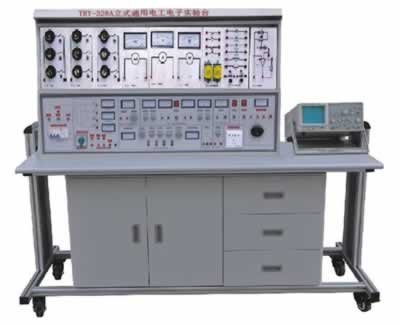

TRY-328A立式電工電子實驗臺
TRY-328A立式電工電子實驗臺滿足大、中專院校、職業學枚、技校電工學、電工原理、電子技術等課程的實驗教學要求。一套實驗室設備由12臺實驗臺、一臺電源控制臺組成，一臺二座。實驗臺由實驗屏、控制柜、實驗桌組成。實驗屏上做電工實驗，實驗桌面上作電子技術實驗。實驗屏由若干實驗單元盒組合而成，單元盒板面電路符號用國家標準，每一單元盒在實驗屏上的位置可任意互換，可根據實驗需要方便地組合成不同的實驗線路，實驗方便、快捷，能使學生在短時間內較快，較好地完成實驗。實驗桌面上配有通用九孔電路板，裝有元件的透明元件盒在其上可如意接插實驗電路。控制柜提供三相四線制電源、三相、單相可調電源、雙路可調直流穩壓穩流電源、脈沖信號、正弦波、方波、三角波信號等。為保證在實驗中人身及設備的安全，該實驗臺設有漏電及過載保護裝置。
該實驗室設備具有整體結構緊湊、外形美觀大方、組裝方便等特點，是各類高等院較、中等專業學校和職業學校電工電子實驗教學理想換代產品。
一、立式電工電子實驗臺結構：
1、實驗桌:系進口三聚氰胺飾面板制成，不變型不褪色。尺寸:146×68×85cm
(1)通用電路板:固定在實驗桌桌面上，在其上作電子實驗
(2)抽屜:左右各l個，放置常用工具。
(3)元件儲存柜:放置元件
2、電子元件盒:裝有電子元件透明盒體(見彩圖)，在通用電路扳上拼插實驗電路。
3、日光燈:40W，用于日光燈電路及功率因數改善實驗。
4、控制柜:尺寸:144×30×26(cm)
主要構成部分:
(1)三相熔斷器:
規格:額定電流2A
用途:整個實驗臺上第一保護裝置
(2)電流輸入指示燈:
規格:220V氖泡指示燈:
用途:指示三相四線電源和實驗臺通斷。
(3)漏電保護開關:
規格:三相四線制，額定電流3A，漏電動作≦30mA
用途:具有短路，過載、漏電保護，保護人身與儀器的安全
(4)電源輸出指示:
規格:紅、綠、黃三只220Ｖ氖泡指示燈:
用途:當開關接通時，紅、綠、黃指示燈亮。
(5)3只交流電壓表:
規格:0～450Ｖ
用途:指示三相0～450Ｖ輸出電壓
(6)I/O開關:控制三相電源輸出
(7)三相電源輸出插口:由二組四個接線柱U、V、W、N組成三相四線制電源輸出端口。
(8)信號源單元:輸出正弦波、方波、三角波三種波形。
(9)脈沖源單元:輸出一組正負脈沖。
(10)直流穩壓電源:輸出二路獨立連續可調的直流穩壓電源。
(11)+5V固定穩壓電源
(12)3～24V低壓交流電源:輸出3、6、9、12、15、18、24V低壓常用電源。
(13)單相電源插座組
規格:每一插座額定電流為2A。
用途:提供國內外幾種標準的單相220V電源插座。
(14)可調交流電源:
規格:1.5KVA三相調壓器
用途:提供0～380V連續可調的交流電壓，同時可得到０～２４０Ｖ單相可調電源。
(l5)交流電壓表
規格:0～450V
用途:用以監測可調三相交流電源的輸出電壓。
(16)交流電源輸出插□:
采用接線座:由4只接線座組成可調交流電源的輸出端。
(17)音頻放大器
5、實驗屏
實驗屏由實驗單元板及鐵質噴塑框架組成。
(1)框架:框架經分割成上、下兩層，設有滑道，使實驗單元盒拆裝方便，位移滑快。
(2)實驗單元盒
單元盒面板注塑而成，背面安裝元器件，并配有塑料護罩，使學生觸及不到帶電部位。護罩與面板結合用較科學的壓卡式結構，維修拆裝方便。面板經絲印，構成不同的元器件線路符號，元器件的接線端均由面板上的接線柱引出。
配置單元盒目錄：
|
編號 |
名稱 |
型號及規格 |
|
XD-B-01 |
直流電流表 |
59C23型0～l00μA |
|
XD-B-02 |
直流電流表 |
59C23型0～l0mA～50mA |
|
XD-B-03 |
直流電流表 |
59C23型0～２A |
|
XD-B-04 |
交流電流表 |
59L19型0～100mA |
|
XD-B-05 |
交流電流表 |
59L19型0～2A |
|
XD-B-06 |
直流電流表 |
59C23型0～l0V～30V |
|
XD-B-07 |
直流電流表 |
59C23型0～300V |
|
XD-B-08 |
交流電流表 |
59L19型0～450V |
|
XD-B-09 |
功率因數表 |
59L19型220V2A |
|
XD-B-10 |
電路接點擴展板 |
自鎖緊插口l2只 |
|
XD-B-11 |
交流接觸器 |
CJ10-10380V10A（二只） |
|
XD-B-12 |
熱繼電器 |
JRl6-20/3D0.35～lA |
|
XD-B-13 |
中間繼電器 |
JZ7-44380V5A |
|
XD-B-l4 |
時間繼電器 |
JS7-2A380V60S |
|
XD-B-l5 |
接鈕開關 |
LAl9-11三只 |
|
XD-B-16 |
熔斷器 |
RclA-55A |
|
XD-B-17 |
轉換開關 |
LW6-2B400V5A |
|
XD-B-18 |
三相負荷開關 |
HK8400Vl5A |
|
XD-B-19 |
日光燈電路單元板 |
40W鎮流器，開關 |
|
XD-B-20 |
熔斷器，啟輝器 |
|
|
XD-B-21 |
直流電壓表 |
59C23型0～lV |
|
XD-B-22 |
電流測量插口 |
500V2A |
|
XD-B-23 |
燈炮負載 |
平燈頭九只，開關九只 |
|
XD-B-24 |
直流電流表 |
59C23型0～500mA |
|
XD-B-25 |
電流源-電壓源轉換電路 |
|
|
XD-B-26 |
伏安特性單元板 |
|
|
XD-B-27 |
電路元件單元板 |
|
|
XD-B-28 |
直流電路單元板 |
|
|
XD-B-29 |
受控源單元板 |
|
|
XD-B-30 |
交流電壓表 |
59L19型0～50～250V |
|
XD-B-31 |
交流電流表 |
59L19型0～500mA |
二、立式電工電子實驗臺主要技術指標
l、輸入工作電源:三相五線
2、輸出電源及信號:
(l)A單元:三相四線，具有固定三相380V電源和0～380V三相可調輸出口。
(2)B單元:交流3、6、9、12、15、18、24V
(3)C單元:雙路穩流穩壓電源，二路輸出電壓都為0～30V，由多圈電位器連續調節，具有預設式限流保護功能。
最大輸出電流均為2A電壓穩定度:<10－2
負載穩定度：<10－2紋波電壓:<5mv
(4)D單元:直流穩壓5V，電流0.5A
(5)F單元:220V電壓輸出，供外接儀器使用。
3、單次脈沖源:每次可輸出一對正負脈沖。
4、函數信號發生器（正弦波、三角波、矩形波）
（1）頻率范圍:5Hz-550KHz分五個頻段
（2）頻率指出:由Hz表直接讀出
（3）電壓輸出范圍:正弦波:5Hz-250KHz>4.5V，250KHz-550KHz>3.5V
三級衰減:0db、20db、40db、具有連續細調
矩形波:5Hz-250KHz>4.5V，250KHz-550KHz>3.5V，幅度連續可調。
三角波:5Hz-550KHz>lV
5、音頻功率放大器:輸入音頻電壓不低于l0mV，輸出功率不小干lW，音量可調，內有喇叭，用于放大電路擴音。也可作信號尋跡儀器使用。
6、絕線電阻:>5MΩ
7、漏電保護:漏電動作電流≤30mA
三、立式電工電子實驗臺配置（以二十四座為例）
１、實驗桌:配有12臺實驗桌（一臺二座），規格:148×68×85cm，桌面中央裝通用電路板，尺寸為90×35cm，在其上插接實驗電路，桌下部為元件儲存柜。
2、24張凳
3、控制柜:共12臺，每一張實驗桌配置1臺
4、實驗屏:共12臺，每一臺桌配置l臺
5、單元板:每臺32塊，24座配置384塊
6、12套電子實驗用的直流電表、電阻器、電容器、變壓器、二極管、三極管、集成、可控硅、傳感器等。元器件已裝在單元盒上。
7、總電源控制臺l臺，分別控制12學生實驗臺的電源。
8、實驗器材:12只MF-500型萬用表、12臺三相異步電動機（0.l8KW），24把烙鐵及烙鐵架，12套尖嘴鉗、剝線鉗、螺絲刀，12只電流插頭，自鎖緊實驗連接線480根。
9、用戶自備教學器材:
(1)示波器(型號不限)；(2)晶體管毫伏表;(3)滑線變阻器;(4)功率表
四、立式電工電子實驗臺實驗項目
(一)電工部分實驗:
|
1．常用電工儀表的使用 |
2．線性元件與非線性元件的伏安特性 |
|
3．直流電路電壓與電位的研究 |
4．基爾霍夫定律的驗證 |
|
5．迭加原理與互易定理的驗證 |
6．代文寧定理與諾頓定理的驗證 |
|
7．電壓源與電流源的等效變換 |
8．受控源的研究 |
|
9．一階電路的響應 |
10．二階電路的響應 |
|
11．研究LC元件在直流電路和交流電路中的特性 |
12．交流電路參數的測量 |
|
13．正弦交流電路RLC元件的特性 |
14．RL及RC串聯電路實驗 |
|
15．RLC串聯諧振電路 |
16．日光燈電路連接 |
|
17．改善功率因數實驗 |
18．互感的測量 |
|
19．三相電路及功率的測量 |
20．R-C選頻網絡實驗 |
|
21．二端口網絡的研究 |
22．單相變壓器實驗 |
|
23．三相異步電動機的使用與起動 |
24．三相異電動機的正、反轉 |
|
25．三相異步電動機的Y-△起動 |
26．三相異步電動機的順序控制 |
|
27．三相異步電動機的能耗制動 |
（二）電子部分實驗:
|
1．晶體二極管的特性及檢測 |
2．晶體三極管輸入輸出特性 |
|
3．低頻小信號電壓放大器 |
4．直接耦合兩級放大器 |
|
5．RC耦合兩級放大器 |
6．負反饋對放大器性能的影響 |
|
7．變壓器耦合推挽功率放大器 |
8．互補對稱推挽功率放大器(OTL) |
|
9．單相半波整流 |
10．單相全波整流 |
|
11．單相橋式整流 |
12．單相橋式整流濾波 |
|
13．單結晶體管特性 |
14．單結晶體管觸發電路 |
|
15．晶閘管簡單測試及可控整流電路 |
16．場效應管測試 |
|
17．串聯型穩壓電壓 |
18．差動放大電路的研究 |
|
19．集成運放參數的測試 |
20．集成運放減法電路 |
|
21．集成運放加法電路 |
22．集成運放積分電路 |
利用上述44項實驗元器件也可完成面實驗
|
23．集成運放微分電路 |
24．集成運放文氏正弦波振蕩器 |
|
25．電容三點式振蕩器 |
26．電感三點式振蕩器 |
|
27．集成穩壓電路 |
28．無穩態電路（多諧振蕩器） |
|
29．施密特觸發器 |
30．集成與門邏輯功能測試 |
|
31．集成非門電路邏輯功能測試 |
32．集成或門電路邏輯功能測試 |
|
33．集成與非門邏揖功能測試 |
34．CMOS門電路的測試 |
|
35．基本RS觸發器 |
36．JK觸發器 |
|
37．D觸發器 |
38．555時基電路的應用（方波發生器) |
|
39．二一十進制計數器 |
40．二一十進制8421譯碼器 |
|
41．加法器 |
42．減法器 |
|
43．用集成與非門構成單穩態觸發器 |
44．組合邏輯電路 |
|
45．P-N結單向導電特性 |
46．三權管ICBO的測量電路 |
|
47．三極管ICEO的測量電路 |
48．三極管電流放大 |
|
49．三極管的VA特性 |
50．帶負載的單級小信號電壓放大 |
|
51．電壓負反饋偏置電路 |
52．分壓式電流負反饋偏置電路 |
|
53．用熱敏電阻穩定工作點 |
54．用二極管穩定工作點 |
|
55．分析Ce對低頻特性的影響 |
56．共基極放大實驗電路 |
|
57．共集電極放大實驗電路 |
58．共源極基本放大電路 |
|
59．場效應管自給偏壓放大電路 |
60．場效應管分壓式自偏壓電路 |
|
61．場效應管共漏極電路 |
62．場效應管共柵極電路 |
|
63．單管阻容放大電路 |
64．基本直流放大電路 |
|
65．用電阻提高后級發射極電位 |
66．用穩壓管提高后級發射極電位 |
|
67．變壓器耦合放大電路 |
68．甲類功率放大電路 |
|
69．乙類功率放大電路 |
70．串聯電流負反饋 |
|
71．串聯電壓負反饋電路 |
72．并聯電壓負反饋電路 |
|
73．并聯電流負反饋電路 |
74．兩級放大電路中的負反饋 |
|
75．射極輸出電路 |
76．自舉射極輸出電路 |
|
77．用電容衰減高頻電壓 |
78．用負反饋消除自激振蕩 |
|
79．電池監視電路 |
80．場效應管、三極管組成放大電路 |
|
81．PNP-NPN直接耦合放大電路 |
82．共基共射放大電路 |
|
83．晶體管開關作用 |
84．液位光電控制 |
|
85．簡單的溫控電路 |
86．模擬光控簡易路燈自動開關電路 |
|
87．RC移相振蕩器 |
88．雙T選頻網絡 |
|
89．雙T選頻網絡組成的振蕩器 |
90．變壓器反饋式振蕩電路 |
|
91．場效應管變壓器反饋式振蕩電路 |
92．防盜報警電路 |
|
93．串聯型晶體振蕩電路 |
94．互補音頻振蕩訊響器 |
|
95．報警訊響器 |
96．音樂門鈴電路 |
|
97．電子報警器電路 |
98．差動放大電路的基本形式 |
|
99．電子門鈴電路 |
100．準互補對稱電路 |
|
101．三管OTL互補對稱電路 |
102．長尾式差動放大電路 |
|
103．差動輸入單端輸出 |
104．單端輸入雙端輸出 |
|
105．單端輸入單端輸出 |
106．雙電源式長尾差動放大電路 |
|
107．差動式放大器實驗電路 |
108．具有恒流源的差動放大電路措施 |
|
109．單端輸出差動放大電路的溫諷分析 |
110．閃光器電路 |
|
111．運算放大器的基本接法 |
112．電流差動式運放用作交流比例放大 |
|
113．Vos的簡易測量方法 |
114．Aos的簡易測量方法 |
|
115．Aod的簡易測量方法 |
116．共模抑制比Cmrr的簡易測試 |
|
117．最大共模輸入電UIcm的簡易測試 |
118．Yopp的簡易測試 |
|
119．SR的測量方法 |
120．基本同相放大接法 |
|
121．運放構成的LC振蕩器 |
122．電熱杯調溫電路 |
|
123．引到反向端輸入調零措施 |
124．引到同向端輸入調零指施 |
|
125．為使電值不致過大的接法 |
126．利用三極管的基極電流實現Ios的溫度補償 |
|
127．利用T型網絡提高等效反饋電阻 |
128．使互補管工作在甲乙類擴大輸出電流的措施 |
|
129．對電容負載進行校正時措施 |
130．反相輸入保護措施 |
|
131．同相輸入保護措施 |
132．利用穩壓管保護器件 |
|
133．電源極性錯接的保護 |
134．電源啟動瞬間過壓保護 |
|
135．二極管檢波電路 |
136．利用PN結的溫度系數測量溫度的電路原理 |
|
137．雙二極管限幅器 |
138．反相運放基本電路 |
|
139．可變比例放大 |
140．同相運放基本電路 |
|
141．電壓/電流變換電路 |
142．電流/電壓變換電路 |
|
143．電壓跟隨器 |
144．差動放大基本電路 |
|
145．運算放大器的差動輸 |
146．反相輸入求和運算 |
|
147．同相輸入求和運算 |
148．雙端輸入求和運算 |
|
149．基本積分電路 |
150．EG考濾泄漏阻對的積分運算電路 |
|
151．提高積分時間常數的措施 |
152．快速積分電路 |
|
153．模擬一階微分方程電路 |
154．模擬二階微分方程電路 |
|
155．基本微分電路 |
156．實用微分電路 |
|
157．利用間接方法得到近似微分 |
158．基本對數運算電路 |
|
159．利用三極管的對數特性組成對數運 |
160．反對數放大的基本電路 |
|
161．Vo正比于VxVy電路 |
162．簡單的過零此較電路 |
|
163．具有滯迥特性的比較電路 |
164．雙限比較電路 |
|
165．利用二級管作為上限檢測幅度選擇 |
166．雙限三態比較電路 |
|
167．下限檢幅選擇電路 |
168．基本采樣保護電路 |
|
169．RC無源網終的低通濾波電路 |
170．濾波電路接到組件的同相輸入端 |
|
171．濾波電路接到組件的反相輸入端 |
172．簡單二階RC濾波電路 |
|
173．典型RC有源濾波電路 |
174．兩階有源濾波電路 |
|
175．多路反饋二級有源濾波電路 |
176．典型二階高通有源濾波電路 |
|
177．基本帶通濾波電路 |
178．典型帶通濾波電路 |
|
179．用雙T網絡組成的帶阻濾波 |
180．輸出限幅的反相器 |
|
181．實用差值運算放大器 |
182．矩形波振蕩電路 |
|
183．阻容移相觸發電路 |
184．電熱褥調溫裝置 |
|
185．寬度可調的矩形波發生器 |
186．簡單的鋸齒波發生器 |
|
187．幅頻可調的鋸齒波發生器 |
188．單相橋式整流常用畫法電路 |
|
189．全波整流電路的最大反向峰值電壓 |
190．電容濾波電路 |
|
191．電容濾波帶電阻負載 |
192．全波整流電容濾波電路 |
|
193．RC濾波電路 |
194．多段RC濾波電路 |
|
195．基本的LC濾波電路 |
196．T型濾波電路 |
|
197．二倍壓整流電路 |
198．三倍壓整流電路 |
|
199．基本穩壓管穩壓電路 |
200．基本調整管穩壓電路 |
|
201．具有放大環節的穩壓電路 |
202．調整管穩流電路 |
|
203．電子濾波器 |
204．串聯穩壓電路 |
|
205．并聯穩壓電路 |
206．電子催眠器 |
|
207．三端集成穩壓電路 |
208．正電源輸出可調的集成穩壓電路 |
|
209．單相全波可控整流 |
210．硅穩壓管穩壓電路 |
|
211．單相半波可控整流 |
212．單相橋式半控整流 |
|
213．充電用硅整流器原理 |
214．感性負載對晶閘管的影響 |
|
215．晶閘管觸發導通試驗 |
216．反電動勢負載晶閘管電路 |
|
217．簡易電子調壓電路 |
218．測試單結管分壓比n |
|
219．單結管振蕩電路 |
220．單結管觸發應用電路 |
|
221．二極管"與"門電路 |
222．三極管"或"門電路 |
|
223．與邏輯形象化 |
224．或邏輯形象化 |
|
225．非邏輯形象化 |
226．三極管"非"門 |
|
227．三極管"與非"門 |
228．三極管"或非"門 |
|
229．三扳管雙穩態電路 |
230．三極管單穩態電路 |
|
231．三極管多諧振蕩電路 |
232．置位觸發電路 |
|
233．射極耦合雙穩態 |
234．對稱式多諧振蕩器 |
|
235．環形多諧振蕩器 |
236．微分型單穩態電路 |
|
237．集成施密特電路 |
238．矩形波發生器 |
|
239．單脈沖電路 |
240．連續脈沖發生器 |
