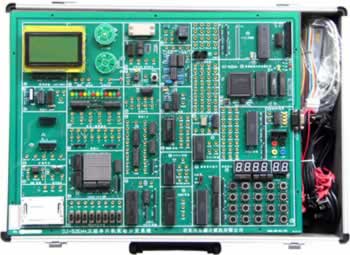

TRY-52EH+萬能單片機實驗開發系統
一、萬能單片機實驗開發系統簡介
TRY-52EH+萬能單片機實驗開發系統是《MCS-51單片機原理與接口》《單片機控制技術》《自動化控制》《EDA》等課程教學的最佳配套實驗設備。在TRY52EH基礎上精心改版，以小系統、多功能、易擴展為設計思想，主板以《TRY-51系列單片機實驗指導書》基礎實驗為主，增加地址總線、數據總線、控制總線引出和擴展單元（區），這樣學校可以從需要出發，選配各種擴展模塊，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境，也是科研、開發工作者的得力助手。
二、萬能單片機實驗開發系統組成：
·硬件：
（1）開發系統組成：單片機仿真接口（仿真器外接），用戶CPU（AT89S52），系統控制芯片（1032），64K程序存儲器（w27c512），64K數據存儲器（61256x2），開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路，配有串口或USB通信方式，出廠配置為串口。
（2）輸入/輸出：128*64LCD圖文電路（或字符式1602LCD），單脈沖發生器，8MH時鐘分頻，8位開關邏輯電平輸入/輸出電路，排針∕鎖緊孔轉接口、16*16LED點陣電路，音頻功放，0～5V可調模擬量，PWM電路、射極跟隨器，ISP在線下載接口，打印口，用戶串行接口。
（3）常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8253、8250、8251、8255、等；
（4）控制對象：喇叭、溫度18B20、IC卡讀寫、蜂鳴器、小型直流電機、步進電機、壓力傳感器、繼電器等；
（5）擴展單元接口：提供總線接口，可自行擴展設計或選配我公司各種擴展模塊。
（6）可選配邏輯分析儀；
·軟件：
系統配置2000/xp等操作平臺的單片機仿真調試軟件，支持匯編、C51語言編譯、調試；單片機在線下載軟件等。
·電源：
系統內置高性能直流穩壓電源。
·機箱：
系統配置輕便鋁合金箱子作為實驗儀機箱。
三、萬能單片機實驗開發系統主要特點
（1）仿真器外接：仿真器和實驗系統分開，實驗系統只留仿真器接口，仿真器可單獨使用。仿真器外接，配有Keil-c仿真器K51U或選配TRY-208和其它型號仿真器，仿真器特性詳見TRY-208/K51U產品介紹。
（2）仿真C8051F單片機（SOC）：選配TRY-C8051F仿真系統，可對嵌入式系統C8051F單片機（SOC）實驗、開發的。
（3）支持EDA開發：通過選配EDA擴展卡，實現EDA和單片機兩合一，可分別控制實驗電路。
（4）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤,開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。
（5）二次開發：系統將地址總線、數據總線、控制總線全部引出，主機板留有擴展單元，通過單片機仿真器調試用戶系統。
（6）在線下載：在線編程自動識別,無需開關切換，不需編程器，可直接燒錄AT89S5X單片機。
（7）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成實驗。另配有Labview虛擬儀器實驗例程
四、萬能單片機實驗開發系統實驗項目
(一)軟件實驗
|
（1）清零程序； |
（2）拆字程序； |
|
（3）拼字程序； |
（4）數據區傳送子程序； |
|
（5）數據排序實驗； |
（6）查找相同數據個數； |
|
（7）無符號雙字節快速乘法子程序； |
（8）多分支程序； |
|
（9）脈沖計數實驗； |
（10）電腦時鐘實驗。 |
(二)硬件實驗
|
（1）P1口亮燈實驗； |
（2）P1口轉彎燈實驗； |
|
（3）P3.3口輸入，P1口輸出實驗； |
（4）工業順序控制實驗； |
|
（5）8255A、B、C口輸出方波實驗； |
（6）8255PA口控制PB口； |
|
（7）8255控制交通燈； |
（8）簡單I/O擴展實驗； |
|
（9）A/D0809轉換實驗； |
（10）D/A0832轉換實驗； |
|
（11）8279鍵盤顯示實驗； |
（12）通用打印機實驗；（打印機選配☆） |
|
（13）微型打印機打印字符、曲線、漢字實驗；（打印機選配☆） |
（14）I2C儲存卡讀寫實驗； |
|
（15）繼電器控制實驗； |
（16）步進電機控制； |
|
（17）8253方波實驗； |
（18）小直流電機調速實驗； |
|
（19）16*16LED點陣顯示實驗； |
（20）128*64LCD液晶顯示實驗； |
|
（21）8250可編程異步通訊接口實驗（自發自收）； |
（22）8251可編程通訊接口實驗（與PC機）； |
|
（23）單片機RS232/485串行發送實驗（雙機通訊）； |
（24）單片機RS232/485串行接收實驗（雙機通訊）； |
|
（25）DS18B20單總線溫度測量實驗 |
（26）壓力實驗； |
|
（27）PWM實驗 |
（28）射極跟隨器 |
(三)擴展卡實驗（選配）☆
（1）POD1擴展卡主持以下實驗：
·看門狗實驗
·紅外線遙控收發實驗
·165并轉串
·164串轉并
·查詢式鍵盤
（2）POD2擴展卡主持以下實驗：
·LM331V/F、F/V實驗
·138譯碼
（3）POD3擴展卡主持以下實驗：
·串行EEPROM93C46讀寫實驗
·I2CAT24C02讀寫實驗
·TLC549串行A/D轉換實驗
·TLC561510位D/A串行轉換實驗
·PCF8563I2C日歷時鐘實驗
（4）POD4擴展卡主持以下實驗：
·ISD1420語音錄放
（5）POD5擴展卡：
·40芯鎖緊大孔引出，擴展主板以外接口芯片用。
（6）POD1032擴展卡：
·主持Lattice公司：ISP1032E芯片實驗開發。
（7）POD1C3擴展卡：
·主持Atera公司：EP1C3T144芯片實驗開發。
（8）POD1C6擴展卡：
·主持Atera公司：EP1C6T144芯片實驗開發。
（9）CAN卡：CAN總線通訊接口實驗
（10）以太網卡：以太網TCP/IP協議接口實驗
（11）USB2.0卡：USB2.0通訊接口實驗。
(12)全向云臺控制實驗☆
(13)基于調制信號的光通信實驗☆
(14)數字電度表開發☆
說明：實驗項目打“☆”號為選配實驗。
TRY-860X移動通信實驗系統
簡述：
TRY-860X移動通信系列實驗箱是我公司新近推出的新型移動通信實驗系統，它有TRY-8601移動終端、TRY-8602移動基站、TRY-8603移動交換機組成。TRY-8601移動終端既可完成基本的移動原理實驗且能自成系統完成相當于GSM和CDMA手機的通話與測試實驗；也可和移動基站（TRY-8602）、移動交換機（TRY-8603）配合構成一個完整的移動通信系統。（網絡組成見產品特點中圖）
一、移動通信實驗系統技術指標
（一）移動通信原理實驗箱（移動終端）
TRY-8601移動終端實驗箱既能完成移動通信原理實驗又能作為一個移動終端進行手機的系統實驗和手機的測試實驗
1、移動通信原理實驗
信源編碼實驗；
聲碼器實驗；
信道編碼實驗；
擴頻解擴、CDMA編碼實驗、地址碼的相關性與信號分解；
時分復用與解復用；
各種調制解調實驗；
各單元級聯起來組成一個CDMA手機系統實驗（可以撥號通話）；
手機模擬系統各模塊信號測試實驗；
GSM/GPRS模塊配置與AT命令編程實驗；
2、移動通信系統實驗（完成任意移動終端間實時雙工通信）
發送：
(1)撥號呼叫實現移動終端信令交換。
(2)完成語音的模數轉換，實驗箱采用AD73311線性16位A/D變換，采樣率32K/S。
(3)AMBE2000對前級的語音數據進行壓縮編碼，語音速率為2350bps，FEC速率為50bps。
(4)對語音數據進行線路編碼：卷積編碼。
(5)對語音數據插導頻后進行CDMA編碼。
(6)QPSK調制。
(7)射頻調制、發射。
(8)基于GSM/GPRS模塊的虛擬手機開發實驗、分布式數據采集實驗；
接收：為上述過程的逆過程。
（二）移動通信系列實驗箱TRY-8602移動基站
移動基站作用：
A）管理業務信道和控制信道；
B）動態查詢各移動終端的工作狀態；
C）給移動終端分配業務信道資源；
D）向移動終端發送各種信令信號；
E）將各終端所處狀態及交換信息打包用光纖發給移動交換機；
F）切換并管理小區間的移動終端；
（三）TRY-8603移動交換機
移動交換機作用：
A）接收基站發來的交換信息；
B）轉接小區間接續信令；
C）協調分配信道資源；
D）將整個通信網中終端狀態送給PC機，并在PC機上顯示。
二、移動通信實驗箱系統特點
1.CDMA手機的信息處理過程
(1)發端：語音數字化、壓縮、CDMA編碼、調制、上變頻、發射……；
(2)收端：接收、下變頻、解調、CDMA譯碼、擴張、還原語音。
移動通信實驗箱
但其它產品或用GSM、CDMA的MODEM，只能通過公網模擬，無法進行信號測試；或將語音用無繩電話通信，移動部分只做時分復用或擴頻，無法構成真實系統。
(3)CDMA自成系統的配置與組織圖
移動通信系統實驗室標準配置：24臺TRY-8601移動終端；3臺TRY-8602移動基站；1臺TRY-8603移動交換機；
（特殊要求可減配終端和基站或通過修改軟件增配終端）
2.從學校經費考慮，系統的數據速率、射頻頻率作了合理的調整，在保證系統完整性的前提下，能用常規儀表進行實驗測試。
3．移動交換機上能實時跟蹤移動臺入網、接續狀態、通話記錄等信令信息。
4．在移動終端和PC機相連后，用戶可在PC機上實時檢測到終端和基站間的信令交互過程。
5．可以和現有的公網之間通信，和公網基站和移動臺之間進行信息交互。在計算機的輔助下，對公網GSM和GPRS信令進行部分分析。結構圖如下：
三、移動通信實驗項目
第一部分基礎實驗
第1章偽隨機序列產生實驗
實驗一m序列碼產生及特性分析實驗
實驗二GOLD序列碼產生及特性分析實驗
實驗三WALSH碼產生及特性分析實驗
第2章語音變換和性能測試實驗
實驗四語音模數轉換和壓縮編碼實驗
第3章擴頻通信基礎實驗
實驗五直接序列擴頻（DS）編解碼實驗
實驗六跳頻（FH）通信實驗
實驗七DS／CDMA碼分多址實驗
實驗八BPSK調制解調實驗
實驗九QPSK調制解調實驗
實驗十OQPSK調制解調實驗
實驗十一MSK調制解調實驗
第二部分系統實驗
第1章數據和話音業務通信實驗
實驗一短信收發實驗
實驗二數據接入CDMA信道的收發實驗
實驗三移動終端語音自環通信實驗
實驗四移動終端雙機通信實驗
第2章移動系統信令交互實驗
實驗五GSM移動臺開機入網和關機實驗
實驗六移動網管理實驗
實驗七移動臺主叫實驗
實驗八移動臺被叫實驗
GSM協議幀結構介紹
第3章移動系統通信實驗
實驗九移動系統通信實驗
實驗十移動通信系統軟件
實驗十一移動通信7號信令實驗
第4章無線信道實驗
實驗十二加性高斯白噪聲信道的統計特性實驗
實驗十三瑞麗衰落信道和萊斯衰落信道特性實驗
實驗十四信道編碼實驗
第5章GSM通信模塊
實驗十五GSM模塊配置實驗
實驗十六GSM設備短信收發實驗
實驗十七GSM設備呼叫實驗
實驗十八GPRS數據通信實驗
第6章復用系統實驗
實驗十九碼分復用及相關性仿真軟件實驗
實驗二十數字時分復接系統實驗
實驗二十一基于GSM模塊的分布式數據采集
第三部分二次開發說明
第1章DSP二次開發說明
第2章GSM模塊二次開發說明
五、移動通信教學配置
|
序號 |
設備名稱 |
型號 |
數量（臺） |
備注 |
|
1 |
移動通信實驗箱 |
TRY-8601 |
1 |
每組1臺 |
|
出廠附移動說明書 |
1本 |
|||
|
電源線 |
1根 |
|||
|
計算機接口線 |
1根 |
|||
|
耳機 |
1部 |
|||
|
保修卡、合格證 |
1套 |
|||
|
配套軟件光盤 |
1套 |
|||
|
2 |
移動基站 |
TRY-8602 |
3 |
系統可配2-3臺 |
|
3 |
移動交換機 |
TRY-8603 |
1 |
—— |
|
4 |
100MHz數字示波器 |
—— |
1 |
每組1臺 |
|
5 |
微機 |
—— |
1 |
可選（如成系統則至少一臺微機） |
|
6 |
DSP仿真器 |
TRY510 |
1 |
可選 |
六、移動通信實驗系統產品圖片
TRY6001移動終端：
TRY6002移動基站：
移動基站作用：
A）管理業務信道和控制信道；
B）動態查詢各移動終端的工作狀態；
C）給移動終端分配業務信道資源；
D）向移動終端發送各種信令信號；
E）將各終端所處狀態及交換信息打包用光纖發給移動交換機；
F）切換并管理小區間的移動終端；
移動交換機作用：
A）接收基站發來的交換信息；
B）轉接小區間接續信令；
C）協調分配信道資源；
D）將整個通信網中終端狀態送給PC機，并在PC機上顯示。
