教學小型自動扶梯實訓考核裝置

來源：    作者：    發布時間：2020-4-15 13:10:15

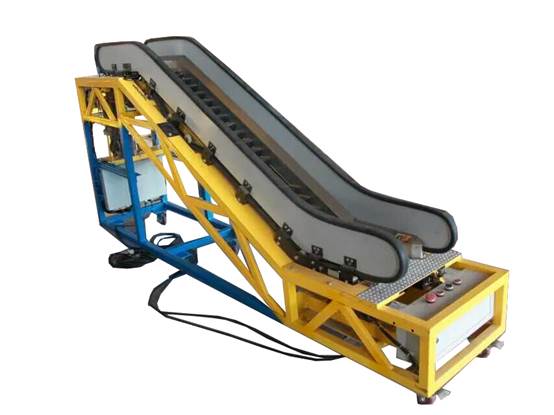

扶梯實訓裝置按一比五的比例縮小的自動扶梯，真實的再現扶梯的狀況。主要用途是讓學生更深入的了解扶梯的構造、運行原理及運行狀態、練習編輯扶梯控制程序、扶梯控制程序測試、練習扶梯變頻節能運行的編程與操作，練習變頻器的調整與故障分析，了解扶梯內安全開關動作原理與安裝方法，練習扶梯各器件拆裝，實驗超速、欠速、防逆轉電氣保護原理，放逆轉機械保護原理，了解扶梯出現安全事故的原因。

設備采用交流變頻調速器與PLC通過開關量進行控制。整套設備由一臺PLC控制，變頻器拖動，實現現實中的實際扶梯控制。通過它，學生可以提高扶梯的安裝與調整能力，故障的檢測和排除能力，還可以練習PLC編程與實驗從而提高編程技能，及變頻器的調整、故障排查，調試學習，事故分析。

教學小型自動扶梯實訓考核裝置，自動扶梯實訓設備,扶梯教學系統
二、基本技術指標

1、輸入電源：三相四線（或三相五線）AC380V±10% ，工頻50Hz；

2、工作環境：環境溫度范圍為-5℃～+40℃，相對濕度＜85%（25℃）；

3、整機容量：≤2.5kVA；

4、扶梯尺寸：4000mm（長）×900mm（寬）×1300mm（高）；

控制柜：長×寬×高  500×400×250mm

5、提升高度：300mm；

6、控制方式：PLC或微機控制。

7、調速方式：VVVF

8、結構形式：?jiǎn)闻_(tái)上、下行

9、曳引機：速比40:1

電壓：AC220V/380V 50Hz

 功率：1.5KW

 轉速：1400 rpm

10、安全保護措施：漏電保護功能、安全性符合相關的國標標準，扶梯內全部保護開關采用DC24V弱電。

三、自動扶梯實訓考核裝置產品特色

1、可編程序控制

（1）漏電保護功能、安全性符合相關的國標標準，扶梯內全部保護開關采用DC24V弱電。

（2）系統構成靈活，擴展容易，以開關量控制為其特長，可實現簡單復雜控制轉換。

（3）使用方便，編程簡單，采用簡明的梯形圖、邏輯圖或語句表等編程語言，而無需計算機知識，因此系統開發周期短，現場調試容易。另外，可在線修改程序，改變控制方案而不拆動硬件。

2、產品特色

（1）扶梯出入口光電檢測客流情況調整節能方式運行

（2）語音提示系統提示乘客出入扶梯的安全

（3）出入梯級照明燈系統提示乘客的腳下安全

（4）編碼器檢測運行實際方向，速度情況，防逆轉、超速、欠速保護

（5）扶梯自動加油機構

（6）顯示各種故障情況狀態

自動扶梯實訓考核裝置實驗項目

1、PLC編程實驗正常、檢修、節能各種運行；

2、變頻器故障顯示；

3、整梯故障顯示；

4、運行次數記憶；

5、超速測試實驗；

6、欠速測試實驗；

7、防逆轉保護實驗；

8、檢修優先原則程序設計及實驗；

9、接觸器防粘連檢測測試實驗；

10、電氣回路保護實驗；

11、接觸器防粘連、防卡試驗；

12、語音提示安裝與調試；

13、梯級拆裝操作；

14、梳齒板拆裝與調整；

15、變頻器功能速度調試；

16、抱閘系統調試；

17、機械防逆轉系統原理與實驗；

18、曳引機系統拆裝與調整

19、編碼器的檢測

20、模擬梯級的安裝

21、模擬扶手帶的安裝

22、驅動機構調整

23、電力拖動控制原理與組裝試驗

24、梳齒板安裝與調整

25、二次抱閘的原理及調整
