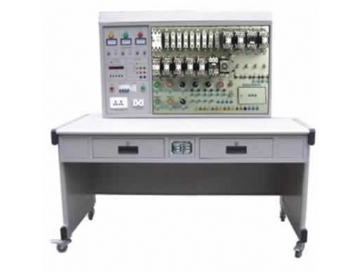

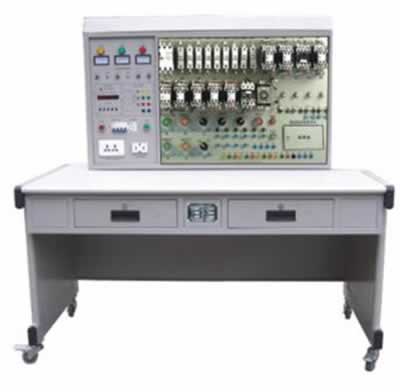

TRY-M1432萬能外圓磨床電氣技能實訓考核裝置

一、萬能外圓磨床電氣技能實訓考核裝置簡介：

TRY-M1432萬能外圓磨床電氣技能實訓考核裝置是我國各職業技術院校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制的教學、考核而研制的實訓設備。它適用于課堂演示、機床電氣控制原理性的操作實訓。由于設備均采用工業中通用的電器，因而它可作為社會電工類職業培訓中機床電氣維修方面的實訓設備，同時可作為職業資格培訓考核用。通過技能考核臺的實訓，不僅能提高學生的動手能力，而且還克服了以往只能在實際設備上進行教學，費用高且難以實現教學目的弱點。同時，為高層次維修技能訓練，提供了較理想的設備，從而實現了耗資少、教學效果顯著的目的。

二、萬能外圓磨床電氣技能實訓考核裝置適用范圍

TRY-M1432萬能外圓磨床電氣技能實訓考核裝置適用于M1432平面磨床電氣控制的模擬與M1432平面磨床電氣故障排除的技能考核。

三、萬能外圓磨床電氣技能實訓考核裝置技術性能

1.輸入電源:三相四線～380V±10%50HZ

2.工作環境:溫度-10℃～+40℃，相對濕度＜85%（25℃）海拔＜4000m

3.裝置容量：＜1kVA

4.外形尺寸：141cm×72.5cm×153.5cm

四、萬能外圓磨床電氣技能實訓考核裝置基本配置

1.TRY-JC01電源控制面板（鋁質面板）

(1)交流電源（帶有漏電保護措施）

提供三相交流電源(380V)

(2)人身安全保護體系

電壓型漏電保護器：當線路出現的漏電時，控制屏內的接觸器便立即跳閘，從而切斷了電源。

電流型漏電保護裝置：控制屏若有漏電現象，當漏電流超過一定值時，即切斷電源。

2.TRY-M01（鋁質面板）

面板上安裝有機床的所有主要電器及動作指示燈，機床的所有操作都在這塊面板上進行，指示燈用于指示機床相應的動作。

面板上印有M7130K平面磨床示意圖，可以很直觀地看到該平面磨床的外形輪廓。

3.TRY-M03（鐵質面板）

面板上裝有斷路器、熔斷器、接觸器、熱繼電器、變壓器等元器件，這些元器件直接安裝在面板表面，能直觀地看到它們的動作狀況。

4.三相異步電動機

3只380V三相鼠籠異步電動機，分別用作砂輪電動機、冷卻泵電動機和液壓泵電動機。

5.故障開關箱

設有32個開關，其中K1到K24用于故障設置；K25到K31保留；K32用作指示燈開關，它用于設置機床的動作指示。

6.實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體，造型美觀大方；設有兩個大抽屜，分別用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。

五、萬能外圓磨床電氣技能實訓考核裝置實訓項目

1.熟悉常用低壓電器的機構、原理

2.通過測量找出線路上的故障點

3.對機床故障的排除
