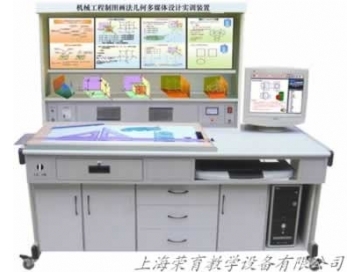

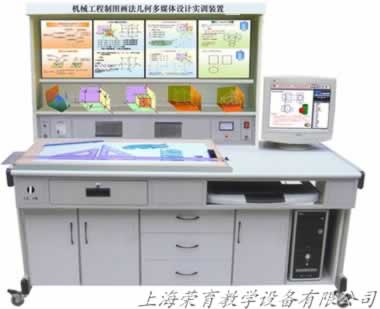

機械工程制圖畫法幾何多媒體實訓裝置

一、機械工程制圖畫法幾何多媒體實訓裝置簡介

機械工程制圖畫法幾何多媒體實訓裝置適用于《機械制圖》、《畫法幾何》等課程。本實訓裝置的主要目的是培養學生繪制和閱讀工程圖樣的能力以及幾何形體的設計能力；同時機械制圖,制圖桌,工程制圖桌培養和發展學生的空間想像能力和分析能力。實訓裝置采用畫法幾何多媒體軟件用電腦演示投影的產生和畫圖步驟的過程，華科多媒體軟件包含30件幾何模型動畫內容和畫圖步驟；裝置還采用繪圖板來畫圖，繪圖板的上下升降采用電動控制；實訓裝置采用30件幾何體投影模型和30塊模塊板說明供學生使用；模型和模塊板可隨課程內容需要進行更換操作。

二、機械工程制圖畫法幾何多媒體實訓裝置特點

1、實驗臺采用P4電腦一臺

2、利用榮育多媒體軟件界面，用動畫形象演示投影過程和畫圖步驟、使學生實現理論與實際的緊密結合。

3、利用模塊板文字圖板說明文件，指導學生獨立分析投影方式，培養看圖識圖分析能力。

4、利用實物模型讓學生深入了解畫法幾何原理，增加學生設計與分析課程內容，培養學生的創新意識。

5、實驗裝置采用30件模型和30塊模塊圖板，分別介紹各種幾何體的結構。各模塊板圖文并茂，內容生動，方便學生學習。

6、本裝置采用組件式結構，更換模塊板和模型便捷，如需擴展功能或開發新實驗，只需添加模塊板和模型即可，永不淘汰。

三、機械工程制圖畫法幾何多媒體實訓裝置實訓項目

1、學習投影法，掌握正投影法的基本理論及應用。

2、培養繪制工程圖樣的能力。

3、培養計算機繪制工程圖樣的能力。　

4、培養閱讀工程圖樣的能力。

5、培養徒手繪畫草圖的能力。

6、培養對三維空間邏輯思維和形象思維能力。

四、、機械工程制圖畫法幾何多媒體實訓裝置主要技術參數

1、工作電源：單相220V交流電源。

2、結構：實驗臺為鐵質鈑金噴塑結構，堅固耐用。

3、工作環境：溫度-100-+400C。

4、整機功耗：＜1KW

5、實驗臺外形尺寸：1600×750×1750mm
