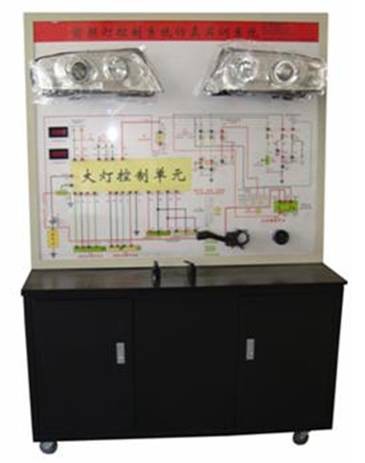

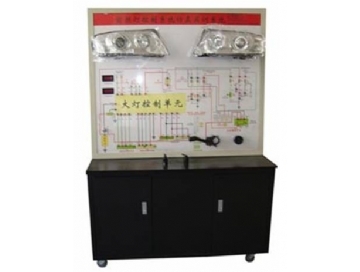

氙氣大燈隨動轉向系統示教板

（一）氙氣大燈隨動轉向系統示教板簡介

氙氣大燈隨動轉向系統示教板選用大眾帕薩特氙氣大燈隨動轉向系統材料為基礎制作，模擬汽車運行，演示大眾氙氣大燈隨動轉向系統的工作過程；本示教板功能齊全、操作方便、安全可靠。

（二）氙氣大燈隨動轉向系統示教板結構組成

車燈控制單元、左右氙氣大燈總成、方向盤轉角傳感器、車身高度傳感器、組合開關等。并輔以發動機轉速控制器，車速控制器，車燈照明LED動態顯示器等。檢測端子、故障設置系統、大容量蓄電池或12V開關電源、大型彩色噴繪電路原理圖、控制面板、可移動臺架、使用說明書及任務驅動式實訓指導書等。

（三）氙氣大燈隨動轉向系統示教板功能特點

1．面板上繪有完整的大眾氙氣大燈隨動轉向系統原理圖。設有檢測端子，可通過儀器儀表檢測傳感器，執行器等各種信號參數如電壓、電阻、頻率等。

2．操縱開關及按鈕，可真實演示大眾氙氣大燈隨動轉向系統的工作過程。

3．?dāng)?shù)顯表顯示各傳感器信號電壓值。

4．發光二極管顯示工作元器件狀態。

5．故障模擬系統可模擬實際運行工況，設置多種實車常見故障。具體內容詳見故障模擬設置裝置說明。

6．系統匹配等操作。

7．汽車油漆高溫烤漆處理；加裝交流電源漏電保護裝置；轉動元器件外加裝防護裝置。

8．底架部分采用實驗桌，臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等，表面采用烤漆工藝，帶自鎖腳輪。

9．裝有診斷座，可讀取故障碼與數據流等。

（四）氙氣大燈隨動轉向系統示教板技術參數

外形尺寸：1240mm×550mm×1850mm（長×寬×高）；

電源：220V交流電壓；

工作電壓：12V直流電壓；

工作溫度：-50℃～50℃；
