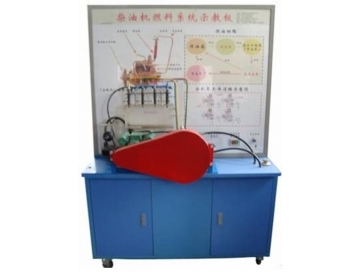

汽車柴油機燃料系統示教板

（一）汽車柴油機燃料系統示教板簡介

汽車柴油機燃料系統示教板選用四缸傳統柴油機燃油系統材料為基礎制作，模擬發動機運轉，演示傳統柴油機燃油系統的工作過程；本示教板功能齊全、操作方便、安全可靠。

（二）汽車柴油機燃料系統示教板結構組成

高壓油泵、噴油軌管總成、油箱總成、電動機、手油泵總成、故障設置系統、大容量蓄電池或12V開關電源、大型彩色噴繪結構原理圖、控制面板、可移動臺架、使用說明書及任務驅動式實訓指導書等。

（三）汽車柴油機燃料系統示教板功能特點

1．面板上繪有完整的傳統柴油機燃油系統原理圖。

2．操縱開關及按鈕，可真實演示傳統柴油機燃油系統的工作過程。

3．?dāng)?shù)顯表顯示電壓值。

4．發光二極管顯示工作元器件狀態。

5．故障模擬系統可模擬實際運行工況，設置多種實車常見故障。具體內容詳見故障模擬設置裝置說明。

6．汽車油漆高溫烤漆處理；加裝交流電源漏電保護裝置；轉動元器件外加裝防護裝置。

7．底架部分采用實驗桌，臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等，表面采用烤漆工藝，帶自鎖腳輪。

（四）汽車柴油機燃料系統示教板技術參數

外形尺寸：1240mm×550mm×1850mm（長×寬×高）；

電源：220V交流電壓；

工作電壓：12V直流電壓；

工作溫度：-50℃～50℃；

電機：220V/750W
