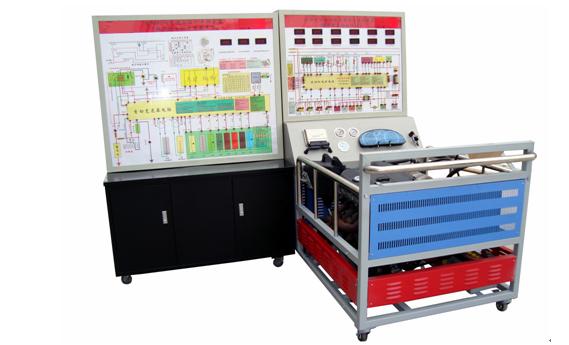

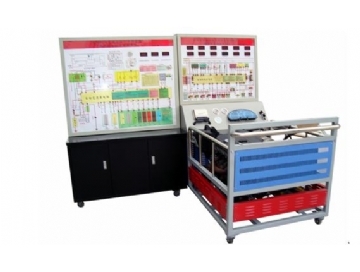

帕薩特電控發動機與自動變速器綜合實訓臺

（一）帕薩特電控發動機與自動變速器綜合實訓臺簡介

本實訓臺以帕薩特B5ANQ原廠電噴汽油發動機與AG4自動變速器為基礎，發動機與自動變速器可運行，進行起動、加速、減速、實際換擋、故障檢測與診斷、故障模擬與排除等工況的實際操作，真實展示汽車電噴汽油發動機與自動變速器結構原理、及工作過程。適用于各類型院校及培訓機構對汽車發動機與自動變速器理論和維修實訓的實訓教學需要。

本實訓臺實訓功能齊全、操作方便、安全可靠、美觀大方。

（二）帕薩特電控發動機與自動變速器綜合實訓臺結構組成

帕薩特B5ANQ原廠電噴汽油發動機與AG4自動變速器總成、自動變速器電控系統示教板、原車控制電腦、組合儀表、發動機與變速器起動運行所有相關的原車附件、故障設置和排除系統、原車電路原理圖板及檢測端子、60AH大容量蓄電池、大容量不銹鋼油箱、發動機加速機構、控制面板柜、可移動臺架、臺架電源總開關、OBD診斷座、散熱系統、換擋機構、任務驅動教學模式的實訓指導書及臺架操作說明書。

各傳感器及執行器安裝數字顯示表、臺架安裝燃油壓力表與真空表、帶鎖止萬向的腳輪、不銹鋼護手、臺架高溫及轉動等部位加裝防護裝置。

（三）帕薩特電控發動機與自動變速器綜合實訓臺功能特點

1．發動機及自動變速器運轉正常。

2．故障模擬系統可模擬實際運行工況，設置多種實車發動機常見故障。具體內容詳見故障模擬設置裝置說明。

3．電壓表實時顯示傳感器與執行器的變化，噴油器脈沖等各執行元器件用LED燈顯示工作狀態。

4．指針式油壓表指示燃油壓力值；指針式真空表指示真空壓力值。

5．配備原車診斷座，可使用電腦診斷儀對發動機電控系統讀取故障碼和數據流等。

6．實訓臺面板上繪有彩色噴繪電路圖，噴繪圖加裝有機玻璃保護，學員可直觀對照電路圖和發動機實物，認識和分析控制系統的工作原理。

7．實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號，如電阻、電壓、電流、頻率、波形信號等。

8．實訓臺加裝電源總開關、水箱防護罩、飛輪及其他轉動部位防護罩等安全保護裝置。

9．實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。

10．變速器可進行各項實際操作的實訓項目。變速器可進行換檔/自動升降檔等實際測試，二極管顯示電磁閥工況。

11．發動機防盜匹配等實訓操作。

（四）帕薩特電控發動機與自動變速器綜合實訓臺技術參數

1．外形尺寸：A部分：1650mmX1000mmX1850mm（長X寬X高）

B：部分：1240mmX550mmX1850mm（長X寬X高）

2．工作電源：12V/60AH蓄電池

3．油箱容積：10L

4．工作溫度：-50℃～50℃
