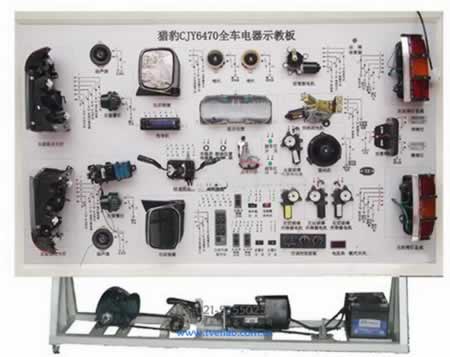

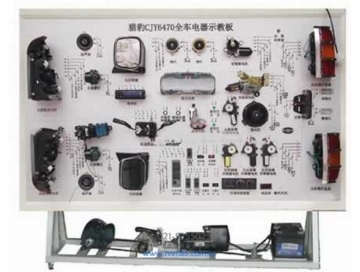

獵豹CJY6470全車電器實訓臺

1.實訓臺采用柴油車元件制作，近似原車的布置方式；主要由全車線束、儀表盤、各種開關、燈光系統、加熱、繼電器、燃油供給系統、燃油分配泵、發電機、起動機、可移動式臺架。

2.功能說明：

演示燈光系統的工作、信號燈的工作；

演示起動充電系統的工作，可用萬用表檢測線路接頭電壓及電流，并設有斷路故障；

演示發動機燃油系統的工作，可在實訓臺上觀察燃油的噴油，配有噴油器、噴油支管、燃油壓力管；

演示加熱塞的功能：配有加熱塞溫度顯示，由電機驅動高壓泵運轉，可演示不同載荷下噴油量的變化。

3.測量面板上配備測量端子，可以使用萬用表或示波儀等測量元件的電流、電阻或電壓等參數的數值或波形。

4.實訓臺配備故障設置系統，可以設置40個故障，包括開路、短路、元件損壞和高電阻狀態下等故障。

5.實驗臺支架采用優質鋼材焊接，表面經過噴塑處理。

6.對于轉動部位和加熱部位設置安全防護措施。

7.所有電器部件設置接線端子，提供線路連線

8.系統電器元件線路實際操作和故障設置，實時模擬各系統故障，并進行診斷和排除。

9.可分別進行各組成部分線路的基礎學習和實訓，同時又能進行綜合的學習和實訓。

10.能學習汽車基本電器的線路組成，了解各部分的相互聯系和影響，完整掌握全車電路的基本知識和故障排除。

外形尺寸：2460×1100×1820(mm)
