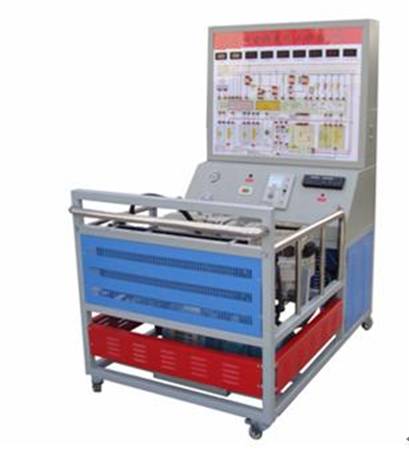

豐田自動空調系統實訓臺

（一）豐田自動空調系統實訓臺簡介

本實訓臺選用凌志400自動空調制冷系統。采用優質鋼板骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑。實驗臺后邊設置對開門，方便維修。右則邊故障設置裝置。底部采用帶剎車的萬向輪，移動和固定兩相宜方便調整設備的擺放位置。整機堅固耐用又美觀大方。配套使用說明書及實訓指導書。

（二）豐田自動空調系統實訓臺結構組成

三相調速電動機、空調蒸發箱、壓縮泵、空調控制系統電氣元件、壓力表、送風管路、空調散熱器、干燥瓶、空調控制電腦、空調系統各傳感器及執行器、高低壓壓力表、故障設置和排除盒、控制面板、大型彩色噴繪電路原理圖、可移動臺架、電源、診斷座、發動機控制電腦及曲軸傳感器、實訓指導書。

（三）豐田自動空調系統實訓臺功能特點

1．?dāng)?shù)顯式溫度表顯示車內外溫度；

2．空調壓縮機離合器，冷凝器風扇，鼓風機等采用220V轉換的直流電源控制，既方便又安全；

3．風量及溫度自動工調整；

4、指針式儀表實時顯示高、低壓力值；

5．?dāng)?shù)字式溫度計，直觀顯示蒸發器出風口溫度；

6．可通過專用儀器進行抽真空、充注制冷劑、制冷劑檢漏等工作；

7．故障模擬系統可模擬實際運行工況，設置多種常見故障。具體內容詳見故障模擬設置裝置說明。

8．?dāng)?shù)顯式電壓表顯示各傳感器信號；

9．豐田自動空調系統人工讀碼操作等；

10．可增裝加熱裝置；

（四）豐田自動空調系統實訓臺技術參數

1．外觀尺寸

1450mm×1000mm×1850mm(長×寬×高)

2．工藝

汽車油漆高溫烤漆處理；轉動部件外加裝防護裝置；加裝交流電源漏電保護裝置。

3．調速電機：380V/3.5KW

4．蓄電池：60AH/12V
