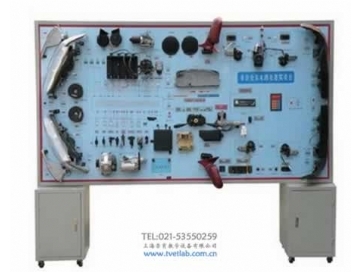

豐田佳美全車電路電器系統實驗臺

一、豐田佳美全車電路電器系統實驗臺組成：

產品組成: 燈光系統、儀表系統、充電系統、起動系統、電動車窗系統、雨刮系統、中央繼電器保險絲盒、點火系統、發動機電控噴油系統、音響系統、發動機冷卻系統、OBDⅡ 電腦診斷座等,點火開關、測端子、智能故障設置盒總成、可移動臺架、使用說明書及實驗指導書等等。

二、豐田佳美全車電路電器系統實驗臺功能特點

本實驗臺可使學生了解全車電路電器系統的基本構造及工作原理，通過實物認識各傳感器及執行器的位置及工作原理。

通過顯而易見的電腦檢測端子，配合萬用表檢測個傳感器、執行器的電壓及電阻值。

設置發動機常見故障，通過故障顯示，進行學生故障分析、檢測診斷實訓，培養學生故障分析檢測診斷思維能力

充分展示汽車全車電路系統的組成結構和電路元件通過數據傳輸執行工作。

燈光照明系由各實物開關和模擬開關等控制，可設置線路故障。

起動充電系可用萬用表檢測各線路接頭電壓及電流，可設置線路故障。

發動機點火系可直觀火花塞點火情況，并可設置相應故障。

可直觀各噴油器噴油過程，節氣門對噴油量的作用，噴油泵斷路故障等。

儀表信號通過各傳感器采用模擬信號，并可設置相應故障。

智能單片機設置故障，可連接計算機直接在電腦上設置故障，可進行計算機聯網，可用一臺計算機控制255臺設備以上，在計算機上可進行讀碼，解碼，讀取各傳感器數據，發動機轉速，節氣門開度等等

實驗臺尺寸：2500MM×500MM×1800MM（長×寬×厚）
