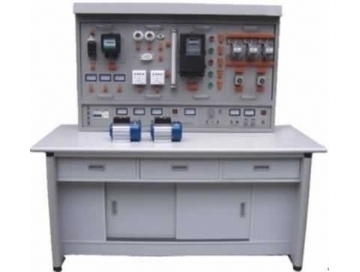

TRYX-081 初級維修電工實訓考核裝置

一、TRYX-081 初級維修電工實訓考核裝置功能簡介：

TRYX-081 初級維修電工實訓考核裝置采用標準模塊化設計，根據不同的實訓考核內容配置相應的實訓模塊，實訓內容涵蓋電工教學儀器、電工布線工藝、電子電路、電工照明配電、電力拖動、觸電急救、安全消防等.初級維修電工實訓考核裝置符合初級電工國家職業標準教學、培訓、考核的要求，適應各職業學校、技工學校、中專學校、勞動培訓及技能鑒定機構等單位的教學培訓、實訓考核、技能鑒定。

二、TRYX-081 初級維修電工實訓考核裝置技術性能：

1.輸入電壓：三相四線制380V±10%50Hz

2.工作環境：環境溫度范圍為-5～＋40℃

3.設備容量：＜1KVA

4.安全保護：漏電動作電流≤30mA過流保護、熔斷器保護

5.外形尺寸：1600mm×700mm×1450mm

三、TRYX-081 初級維修電工實訓考核裝置基本配置及功能：

本實訓臺主要由實訓屏、實訓掛箱、實訓器材、實訓桌等組成。

（一）實訓屏

實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板，為實訓掛箱提供交流電源、直流穩壓穩流電源，具體功能如下：

1、外部電源輸入指示燈亮（提醒操作者外部電源已與實訓臺接通）。

2、推上三相漏電開關，三相電源向實訓掛箱等供電，三只450V電壓表指示輸出線電壓。

3、低壓交流電源：輸出3V、6V、9V、12V、15V、18V、24V低壓交流電源。

4、提供～220V插座2只，為外部設備提供工作電源。

5、直流穩壓穩流電源：電壓0-30V連續可調，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流2A，具有預設式限流保護功能。

（二）實訓掛箱及器材配備

1、SY-61維修電工實訓掛箱（一）

2、SY-62維修電工實訓掛箱（二）

3、SY-63維修電工實訓掛箱（三）

4、SY-64維修電工實訓掛箱（四）

5、SY-65維修電工實訓掛箱（五）

6、九孔萬能實訓板2塊

7、電阻、電位器、電容、二極管、三極管、可控硅等器材一批。

8、三相鼠籠異步電動機180WY/△1臺

9、安全配備滅火器全室1臺

（三）實訓桌

鋁木結構，桌面為防火、防水、耐磨高密度板，造型美觀大方，堅固耐用。

四、TRYX-081 初級維修電工實訓考核裝置實驗項目：

（一）電拖部分

1.三相電機直接啟動控制

2.三相電機點動控制

3.三相電機自鎖運行控制

4.帶電流表的點動與連續運行控制

5.帶電能表的兩地控制

6.單向運行反接制動控制

7.時間繼電器控制電動機Y/△降壓起動控制

8.工作臺自動往返行程開關控制

（二）室內照明配電

1.插座和一個開關控制一盞燈

2.日光燈線路的接線

3.聲控開關控制白熾燈電路的接法

4.單相電度表直接接線電路

5.配電板的安裝

6.兩地控制一盞燈的接法

（三）電子技術綜合訓練

1.單相橋式整流電路

2.串聯可調穩壓電源電路

3.延時照明開關控制線路

4.半導體收音機的組裝與調試

（四）安全急救演示

（五）消防技能的認識與掌握（教師演示）
