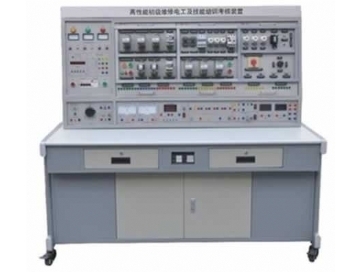

TRYW-01A高性能初級維修電工及技能培訓考核實訓裝置

一、功能簡介：

TRYW-01A高性能初級維修電工及技能培訓考核實訓裝置是根據勞動和社會保障部頒發的維修電工初級考核培訓技能內容所要求的電氣控制線路和實用電子線路而研發的實訓設備，通過本實訓設備的實訓操作，能快速掌握該課程的實用技術與操作技能。高性能初級維修電工及技能培訓考核實訓裝置不僅可供學生實訓操作，也是各勞動職業技能鑒定部門、大中專院校、職校、技校初級維修電工技能考核的理想實訓教學設備。

二、高性能初級維修電工及技能培訓考核實訓裝置組成及特點：

(一)DW01電源、儀器控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。具體功能如下：

1、主控功能板

(1)三相四線電源輸入，經漏電保護器后，經過總開關,由接觸器通過起、停按鈕進行操作；

(2)設有450V指針式交流電壓表三只，指示電源輸入的三相電壓；

(3)定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數,為學生實驗技能的考核提供一個統一的標準。

2、交、直流電源

(1)勵磁電源：直流220V/0.5A，具有短路保護。

(2)電樞電源：直流0～220V/2A連續可調電源一路，具有短路保護。

(3)直流穩壓電源：±12V/0.5A兩路，＋5V/0.5A一路，具有短路軟截止自動恢復保護功能。

(4)交流電源：①、設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；②、設有單相調壓器一組，可得到交流0～250V可調電壓；③、控制屏設有單相三極220V電源插座及三相四極380V電源插座。

3、交、直流儀表

(1)交流電壓表：0～500V帶鏡面交流電壓表一只，精度1.0級。

(2)交流電壓表：0～5A帶鏡面交流電流表一只，精度1.0級，具有超量程報警、指示、切斷總電源等功能。

(3)功率、功率因數表：由微電腦、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度1.0級，電壓、電流量程分別為450V、5A，測量功率因數時還能自動判斷負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），可儲存15組數據，供隨時查閱。

(4)直流電壓表：直流數字電壓表1只，測量范圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級。

(5)直流電流表：直流數字電流表1只，測量范圍為0～5A，三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能。

（二）實驗桌

實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、而磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖）。

（三）實訓掛箱

掛箱上已安裝有熔斷器、鈕子開關、交流接觸器、時間繼電器、直流接觸器、按鈕開關、信號指示燈、熱繼電器等，所有器件均采用國內外知名品牌。各種實訓元器件的接線都在接線端子排上進行接線，避免了因長期在器件本身進行螺絲拆裝而導致元器件的損耗，通過走線槽走線，進行工藝布線訓練。實訓電路與裝置電源的連接通過安全插座和高可靠護套結構插連接線，安全快捷。

1．DW-01維修電工實訓組件（一）

掛板上裝有熱繼電器、交流接觸器、按鈕指示燈（6.3V），接線端子和安全插座等。

2．DW-02維修電工實訓組件（二）

掛箱上裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子和安全插座等。

3．DW-03維修電工實訓組件（三）

掛箱上裝有螺旋式熔斷器、轉換開關、電磁閥、十字開關、行程開關等

4．DW-00電子線路安裝板：用于電子線路板調試時的固定

5．電子線路實訓板（4塊）

6．三相鼠籠式異步電動機380V/Y

7．三相鼠籠式異步電動機380V/△

三、高性能初級維修電工及技能培訓考核實訓裝置技術參數：

1.輸入電壓：三相四線（或三相五線）380V±10%50Hz

2.工作環境：溫度范圍為-10～＋40℃相對濕度＜85%（25℃）

3.外形尺寸：1680×800×1600mm3

4.裝置容量：＜1.5KVA

四、高性能初級維修電工及技能培訓考核實訓裝置實訓項目：

1.三相異步電動機直接啟動控制控高性能初級維修電工及技能培訓考核實訓裝置

2.三相異步電動機接觸器點動控制線路

3.三相異步電動機接觸器自鎖控制線路

4.具有過載保護的正轉控制線路

5.按鈕聯鎖的三相異步電動機接觸器正反轉控制線路

6.三相異步電動機的順序控制

7.三相異步電動機的多地控制

8.接觸器控制Y/△降壓起動控制線路

9.時間繼電器控制Y/△降壓起動控制線路

10.安裝調試通電延時帶直流能耗制動Y-△啟動控制線路

11.接觸器聯鎖的正反轉控制線路

12.按鈕接觸器復合聯鎖電動機正反轉控制線路

13.接觸器控制串聯電阻降壓起動控制線路

14.時間繼電器控制串聯電阻降壓起動控制線路

15.工作臺自動往返控制線路

16.半波整流能耗制動控制線路

17.單相運行反接制動控制線路

18.C620型車床的接線、故障與維修

19.Z3040搖臂鉆床接線、故障與維修

20.安裝調試數字步進電機線路

21.光控開關和報警電路

22.設計并安裝調試電壓上、下限報警電路（全自動冰箱保護器）
