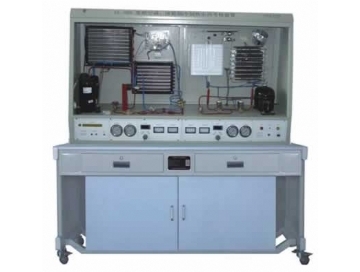

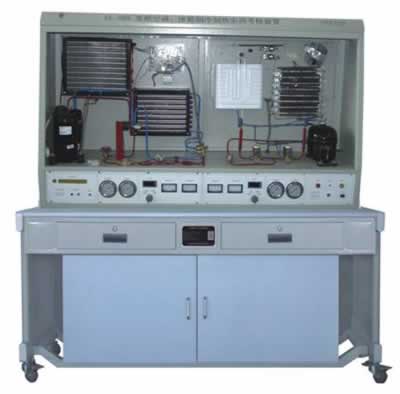

TRYJD-02G空調/冰箱制冷制熱實訓考核裝置

一、空調/冰箱制冷制熱實訓考核裝置簡介

空調/冰箱制冷制熱實訓考核裝置”是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，以能力為本位、以就業為導向，緊密結合生產實際和職業崗位的技能要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級、高級）實訓等教學實訓裝置。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。

實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（初級、中級、高級）》、《家用制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《小型制冷裝置》、《小型制冷與空調裝置》等課程。

二、空調/冰箱制冷制熱實訓考核裝置特點

1.系統集模擬空調、模擬冰箱于一體，采用真實的制冷機組，滿足實際教學

2.裝置配置了2套系統，空調系統1套、直冷式/間冷式電冰箱綜合系統1套可同時滿足對空調、冰箱實訓操作考核的要求

3.整套實訓裝置集空調、冰箱的制冷系統、電氣控制系統、故障模擬系統于一體，系統真實完整,結構清晰、緊湊

4.實訓裝置直觀展示了熱泵型分體空調的系統結構、工作原理，可清楚的看到制冷循環系統結構及主要部件的實物，系統還配置有交流電壓表、交流電流表、溫度表、真空壓力表、信號燈使整個熱泵分體空調系統、冰箱系統的實時工作狀態一目了然；此外，管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分

5.可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作

三、空調/冰箱制冷制熱實訓考核裝置基本裝備

本實訓裝置主要由電源控制屏、實訓桌、故障箱等組成。

（一）、儀表控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓提供交流電源、各種測試儀表及實訓器件等，具體功能如下：

1.交流電源控制單元：單相三線制220V交流電源供電，交流電壓表2只測量范圍０～250V,用于監測電網電壓，交流電流表2只測量范圍分別為０～5A、０～10A，用于觀測系統啟動電流及監測系統正常工作電流，漏電保護器控制控制屏總電源，控制屏的供電由鑰匙開關控制

2.制冷系統壓力檢測單元：提供4只真空壓力表，測量范圍分別為-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa,用于測量空調、冰箱系統高、低壓側壓力

3.溫度檢測單元：提供三位半數字溫度表2只，用波段開關切換，顯示不同點的溫度變化情況

4.電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。

（二）實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，造形美觀大方；設有兩個大抽屜，桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定，有利于實訓室的布局。

（三）實訓排故

1.故障設置系統

提供模擬空調與模擬冰箱故障箱各1個，提供常見的故障設置點，用來模擬系統的故障；設置類型有：電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等?？照{模擬故障開關量21個、冰箱模擬故障開關量18個，滿足多點故障設置要求。

四、空調/冰箱制冷制熱實訓考核裝置技術參數

1.輸入電源：單相三線～220V±10%50Hz

2.裝置容量：＜1.2kVA

3.外形尺寸：1580mm×730mm×1700mm

4.制冷劑類型：空調R22、冰箱600a

5.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

五、空調/冰箱制冷制熱實訓考核裝置故障說明

熱泵型分體空調模擬故障設置說明

編號/故障模擬說明/故障現象

K1變壓器T原邊開路:電腦板不得電，整機不工作

K2變壓器T副邊開路:電腦板不得電，整機不工作

K3橋堆開路:電腦板不得電，整機不工作

K47805集成穩壓塊開路:無+5V直流電源輸出，整機不工作

K5室內環境溫度傳感器開路:運行指示燈閃爍

K6室內環境溫度傳感器短路:運行指示燈閃爍

K7室內管溫溫度傳感器開路:定時指示燈閃爍

K8室內管溫溫度傳感器短路:定時指示燈閃爍

K9f1啟動電容開路:電機無法啟動，電機不工作

K10f1運行繞組開路:電機無法啟動，電機不工作

K11四通閥YV線圈開路:四通閥不工作，制熱工況時不起作用

K12保護繼電器SAT開路:壓縮機不能工作

K13壓縮機啟動繞組CS開路:壓縮機不能工作，啟動電流很大

K14壓縮機運行繞組CM開路:壓縮機不能工作，啟動電流很大

K15蜂鳴器BUZZ線圈開路:蜂鳴器不響，遙控起作用

K16繼電器RLY5線圈開路:模擬室內調速時，高檔風速不起作用

K17繼電器RLY4線圈開路:模擬室內調速時，中檔風速不起作用

K18繼電器RLY3線圈開路:模擬室內調速時，底檔風速不起作用

K19繼電器RLY2線圈開路:四通閥閥體不動作

K20繼電器RLY1線圈開路:壓縮機不工作

K21紅外接收管電源端開路:遙控不起作用

K22K23K24備用

直冷/間冷式電冰箱模擬故障設置說明

編號/故障模擬說明/故障現象

K1復合門開關S2開路：間冷模式下風扇電機不轉

K2復合門開關S2短路：間冷模式下模擬門開關開關時,風扇電機不停機

K3風扇電機繞阻開路：風扇電機不轉

K4WPF溫控器L-C兩端開路：間冷模式下門燈亮，壓縮機不工作

K5時間繼電器BW-BK兩端開路：間冷模式下門燈亮，壓縮機不工作

K6時間繼電器BW-BK兩端開路：間冷模式下工作8小時后，化霜壓縮機不停機

K7化霜溫控器開路：間冷模式下化霜時，化霜保險絲熔斷

K8化霜電熱管開路：間冷模式下化霜狀態下，化霜不起作用

K9門燈開路S1：門燈不亮

K10復合門開關S1開路：門燈不亮

K11復合門開關S1短路：模擬門開關開關時,門燈常亮

K12保護繼電器開路：壓縮機無法啟動，無電流顯示

K13壓縮機啟動繞阻CS開路：壓縮機無法啟動，電流較大(壓縮機工作電流5～10倍)

K14壓縮機運行繞阻CM開路：壓縮機無法啟動，電流較大(壓縮機工作電流5～10倍)

K15PTC啟動器開路：壓縮機無法啟動，電流較大(壓縮機工作電流5～10倍)

K16WDF溫控器H-L兩端開路：直冷模式下門燈亮，壓縮機不工作

K17系統臟堵運行狀態下，低壓側壓力表顯示負壓值

K18系統冰堵

K19K20K21備用

五、空調/冰箱制冷制熱實訓考核裝置實訓項目

初級技工基本技能實訓

1.制冷系統專用工具的基本操作

2.制冷系統管件焊接

3.制冷系統的檢漏

4.制冷系統的抽真空與充注制冷劑

中級技能實訓（設計、安裝、調試及檢修）

5.空調系統調試

6.直冷電冰箱系統調試

7.間冷電冰箱系統調試

8.冰箱冷系統故障

9.空調制冷系統故障

10.電冰箱檢測與故障分析

11.空調檢測與故障分析
