TRYKT-13中央空調實訓裝置

TRYKT-13中央空調實訓裝置按照職業教育的教學要求研發的產品。適合高職院校、職業學校、技工學校、職教中心、鑒定站等的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（高級工）等機電一體化教學實訓。

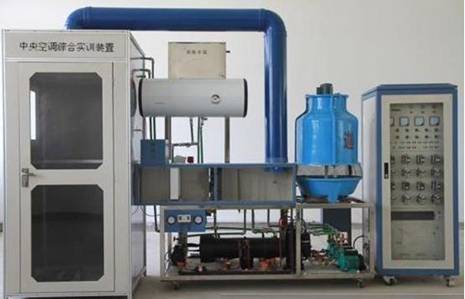

實訓裝置由控制屏、實訓桌、實訓對象（由1套3匹制冷機組、1套冷卻水系統、1套冷凍水系統、1套循環處理系統、1套供暖處理系統等組成、模擬房間、測量?jī)x表等組成）、控制系統（由數據采集、PLC可編程控制器、組態軟件組成）、模擬故障設置箱、模擬房間及測量?jī)x表等組成。

中央空調實訓裝置特點：

是將中央空調微型化，同時保證整個中央空調系統的完整性和合理性，整套實訓設備可演示夏季制冷循環，冬季制熱循環，在蒸發器、冷凝器、冷卻塔、模擬鍋爐配置了溫度測量點，便于學生觀察，了解各種參數的變化情況和系統的工作狀況。

實訓裝置直觀展示了中央空調的系統結構，可清楚的看到制冷循環系統的結構及主要部件的實物，系統還配置有交流電壓表、溫度表、真空壓力表、信號燈及發光二極管使整個系統的實時工作狀態一目了然；便于教

學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。

整套實訓裝置集制冷系統、電氣控制系統、故障模擬系統于一體，滿足對實訓的要求。

中央空調實訓裝置技術指示

工作電源：三相五線AC380V±10%50Hz

外形尺寸：對象部分：300×1000×2560mm

控制部分：600×700×1800mm

模擬房間：1000×1000×2200m

中央空調實訓裝置實訓項目

中央空調系統結構及設備工作原理的了解和掌握

中央空調啟動、運行、調試技術實訓

中央空調運行工作情況、運行參數檢測分析

中央空調控制原理的認識

PLC可編程控制器編程及調試

數據采集技術的應用
