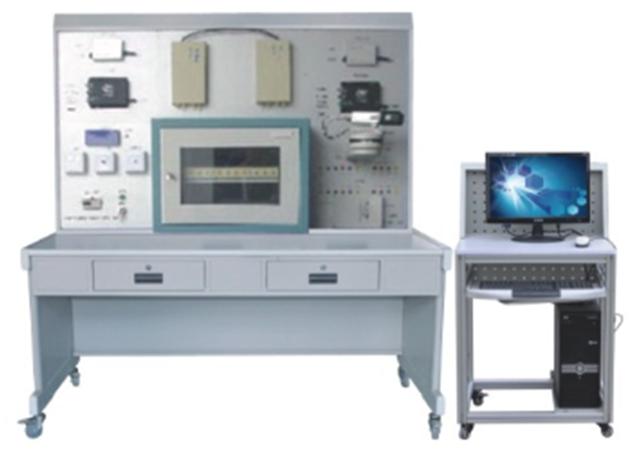

TRYB-03建筑群設備間光纖傳輸系統實訓裝置

一、建筑群設備間光纖傳輸系統實訓裝置實訓功能：

TRYB-03建筑群設備間光纖傳輸系統實訓裝置能進行光端機的視頻和反向數據傳輸以及收發器的網絡傳輸演示，能進行各種器材如光配線架、光模塊和面板的安裝與使用、能進行跳線的測試及使用的訓練，能進行光端機和收發器的安裝、連接與使用的實驗，能進行視頻采集卡、解碼器、云臺和攝像機的連接與操作實驗，能進行視頻采集卡軟件的操作訓練，能進行各種線路的設計和連接、線路故障的判斷及排除等實驗和實訓。并可與布線系列中的綜合布線系統實訓裝置聯網進行各種綜合實訓。

二、建筑群設備間光纖傳輸系統實訓裝置組成

建筑群設備間光纖傳輸系統實訓裝置主要由光端機、收發器、熔接合、視頻源、控制源、等來完成任務的，單獨聯接模擬整個光纖的傳輸過程，本設備可與其它視頻源進行傳送，資料傳送、擴展功能非常用強大。可與本公司綜合布聯機綜實訓。測試布線能力，培育調試設計布線等綜合性人才。

光纜傳輸系采用了標準單元光纜連接器,連接器端接于光纜交接單元，陶瓷頭的連接保證每個連接點的衰減不大于0.4dB。塑料頭的連接器每個連接點的衰減不大于0.5dB。

綜合布線系統采用光纖直徑62.5μm光纖包層直徑125μm的緩變?cè)鰪?qiáng)型多模光纜，標稱波長為850nm；采用標稱波長為1310nm單模光纜。光纜數字傳輸系統的數字系列比特率符合國家標準GB4110－83《脈沖編碼調制通信系統系列》的規定。數字接口特性,符合國家標準GB7611－87《脈沖編碼調制通信系統網絡數字接口參數》的規定。

（1）光纖收發器：信號的傳送與收發，單模傳輸距離最遠可達120公里

（2）光端機：電信號的處理以光信號傳送，視頻數字光端機，兼容PAL、SECAM或NTSC等多種制式，可在一芯多模或單模光纖上傳輸1路單向視頻＋4路雙向數據＋4路雙向音頻。

（3）光纖插座：聯接線線路的標準端口

三、建筑群設備間光纖傳輸系統實訓裝置系統技術指標：

工作電壓：單相三線220V±5%50Hz

建筑群設備間光纖傳輸系統實訓裝置實訓功能：整機容量：＜100W

外型尺寸：150×70×180cm3

安全保護：具有漏電自動保護裝置

故障設置：具有故障設置系統

四、建筑群設備間光纖傳輸系統實訓裝置實訓項目
