TRYPS-02給排水安裝與控制實訓設備

一、給排水安裝與控制實訓設備簡介

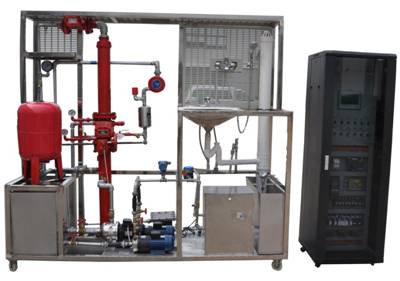

TRYPS-02給排水安裝與控制實訓設備是專門為職業院校開設的給排水工程、建筑電氣、樓宇智能化設備、建筑設備、市政工程等土木水利類相關專業而研制的，給排水實訓設備裝置根據建筑物行業中住宅和工業場所給排水工程系統的特點采用工程對象系統設計實訓模型，通過該裝置的操作訓練可考核學生掌握給排水設備安裝與控制的綜合能力，如管材切割與連接、管道安裝、設備安裝、電氣安裝、設備接線、編程控制、故障排查等；同時，可培養學生的團隊合作能力、工作效率、質量意識、安全意識、職業道德和職業素養等。

二、給排水安裝與控制實訓設備系統結構與組成

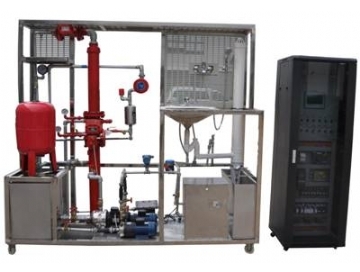

給排水實訓設備對象模型整體采用不銹鋼框架進行設計，主要給排水管道設備安裝在鋼架底座上、具備開放式的特點，由生活給水系統、消防給水系統、熱水給水系統、排水系統和控制系統五個部分組成。

給排水設備安裝與控制裝置的生活給水系統主要有給水箱、給水泵、給水管道、壓力變送器、脈沖水表、水龍頭和淋浴頭等組成。管路采用不銹鋼復合管進行設計，可進行不銹鋼復合管的切割、安裝和通水試驗操作，通過控制系統可實現生活給水系統的變頻恒壓供水功能，實現單泵變頻控制或雙泵切換控制等功能；通過脈沖式水表可以完成用水量的計量。

給排水設備安裝與控制裝置的消防給水系統主要有給水箱、噴淋泵、穩壓罐、濕式報警閥、壓力開關、水流指示器、消防給水管道、閉式噴淋頭等組成。管路采用鍍鋅管進行設計，可進行鍍鋅管的切割、套絲、安裝和通水試驗操作，通過控制系統可實現噴淋滅火功能。

給排水設備安裝與控制裝置的熱水給水系統主要有電加熱鍋爐、熱水給水管道、水龍頭和淋浴頭等組成。管路采用PPR管進行設計，可進行PPR管的切割、熔接、安裝和通水試驗操作，可對鍋爐進行溫度調節控制操作。

給排水設備安裝與控制裝置的排水系統主要有污水箱、液位傳感器、排水泵、排水管道和水處理單元等組成。排水管路主要采用UPVC管進行設計，可進行UPVC管的切割、粘接、安裝和通水試驗操作，結合控制系統可實現污水箱的水位檢測和排水泵的啟停控制等功能。

給排水自動控制系統主要有電氣控制柜、觸摸屏、操作開關、工作狀態指示燈、PLC控制器、變頻器、低壓電氣、水泵、水表、傳感器（浮球式液位計、壓力開關、水流指示器、信號蝶閥、壓力變送器）、組態監控軟件等組成。通過控制系統可實現給排水系統的自動化控制功能。

三、給排水安裝與控制實訓設備主要技術性能

1．給排水實訓系統工作電源：三相四線制AC380V±10%50Hz；

2．給排水實訓系統模型外形尺寸：2.25m×0.79m×1.9m(長×寬×高)；

電氣控制柜外形尺寸：0.8m×0.6m×1.8m(長×寬×高)；

3．給排水實訓系統模型材料：不銹鋼；

4．給排水實訓系統整機功耗：<4.5KVA；

5．給排水實訓系統裝置底部安裝有帶剎車腳輪，方便裝置的移動和固定；

6．安全保護措施：具有接地保護、漏電過載保護、誤操作保護功能；安全性符合相關的國標標準，所有材質均符合環保標準。

四、給排水實訓系統通過項目任務實施，可考察的職業能力

1．系統竣工圖和控制電氣原理圖繪制

2．管材加工和連接

鍍鋅管、不銹鋼復合管、PPR、UPVC管的切割、套絲、熔接、連接。

3．給排水設備安裝與控制裝置的配件和器件的安裝

完成生活給水系統、消防給水系統、熱水給水系統和排水系統中管路配件的安裝；完成水泵、壓力變送器、水表、浮球液位計、信號蝶閥、濕式報警閥組、水流指示器、閉式噴頭、末端試水裝置、水龍頭、淋浴器等水暖器件的安裝。

4．管道試壓與通水試驗

5．電氣設計、安裝與接線

水泵、配電柜、控制器、指令元件、操作元件的安裝、接線

6．控制程序設計與調試

（1）變頻控制程序設計與調試

（2）抄表計費程序設計

（3）噴淋滅火控制程序設計

（4）給排水監控程序設計

（5）組態監控系統設計

五、給排水安裝與控制實訓設備基本配置

1．設備框架

2．電氣控制柜基本配置

3．管材、配件及配套工具
