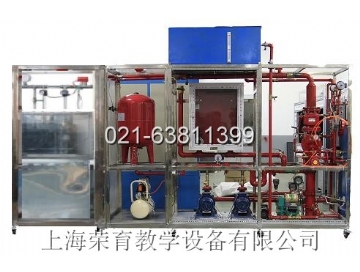

TRY-X5型預作用噴淋及消防栓滅火系統實訓裝置

 一、預作用噴淋及消防栓滅火系統實訓裝置系統功能：
1.具有試驗性噴淋啟動功能，當自動控制系統出現故障時，可手動啟動噴淋泵
2.模擬高位水泵本身自帶控制器，可實現本地控制，（也可實現與消防報警聯動控制）
3.模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化
4.噴淋泵和氣壓罐等關鍵設備分別采用國內知名品牌設備，穩定型強
5預作用式報警閥、水流指示器、壓力開關等設備全部通過國家強制性產品認證
6氣壓泵維持干式管網壓力氣壓控制裝置，可手自動控制管網壓力充壓裝置
7、消火栓系列穩壓裝置主要由小進口氣壓罐/國內隔膜式氣壓罐、消火栓水泵機組、全自動噴淋水泵機組、管閥附件及控制柜等配置，其中大功率消防給水設備由消火栓水泵機組構成一套消防栓噴淋系統、消火栓設備：由水槍、水帶、消火栓組成。
8、單出口消火栓、消火栓箱各2個， DN50。錦綸水帶：20mm，長度13m，承壓能力0.75MPa，水槍：16mm。，同時帶標準消防卷盤及20m消防軟管。
9、給水管網，由引入管消防干管、消防立管以及相關閥門閥件組成。給水管網及相關的閥門附件均采用消防系統給水規范要求的材料，滿足消防給水系統規定的承壓能力；
10、滅火控制系統采用電器手/自動控制方式,實現對煙感探測器、水流指示器、信號碟閥、壓力開關的狀態檢測，并在自動狀態下實現對報警輸出，聲光報警和啟動噴淋水泵。（可通過串口和消防聯動中心聯網監控等功能，同時可實現本地控制和聯動控制功能）

二、預作用噴淋及消防栓滅火系統實訓裝置實訓項目：
1.系統結構與設備認識
2預作用噴淋滅火系統安裝與使用
3.預作用噴淋滅火系統伺應狀態操作
4.預作用噴淋滅火系統調試
5.火災探測與火災報警
6.預作用噴淋滅火操作
7.預作用噴淋滅火監控使用（選做）
8.預作用噴淋系統系統綜合操作訓練
9.預作用噴淋滅火系統與消防報警系統聯動（選做）
10.消火栓滅火原理認識
11.消防火栓控制操作實訓
12.消防火栓的滅火演練
13.消防水帶的操作演練


模擬消防排煙機通風及消防卷簾門系統
系統由模擬房間配備卷簾門系統和排煙風機系統組成
模擬排煙系統
消防防排煙系統由風機、風管、自動排煙閥、防火閥、連接控制柜等組成，消防防排煙系統的工作原理是當消防控制中心收到火災信號時，聯動消防防排煙風機控制柜啟動風機并打開排煙閥，將室內濃煙從風管中向室外排放，達到排煙效果。
模擬卷簾門
在火災發生時起防火分區隔斷作用，在火災發生時，感煙探測器報警，火災信號送到卷簾門控制柜，控制柜發出啟動信號，卷簾門自動降到設定的位置（特殊部位的卷簾門一降到底），如果感溫探測器報警，卷簾門才降到底。
技術參數：
 電壓：AC220±10％ 50Hz
   保護：具有漏電保護裝置
   環境溫度：+4℃～+45℃
   裝置容量：＜1000W
   外形尺寸：700mm×550mm×1800mm
操作實訓：
1、 消防排煙系統的認識
2、消消防卷簾門系統的認識
3 、消防排煙系統的手動操作
4、消消防卷簾門系統的手動操作
5、消防排煙系統的自動操作
6、消消防卷簾門系統的自動操作
7、消防排煙系統與操聯動中心的操作
8、消消防卷簾門系統與聯動中心的操作

模擬消防排煙機通風及消防卷簾門系統
系統由模擬房間配備卷簾門系統和排煙風機系統組成
模擬排煙系統
消防防排煙系統由風機、風管、自動排煙閥、防火閥、連接控制柜等組成，消防防排煙系統的工作原理是當消防控制中心收到火災信號時，聯動消防防排煙風機控制柜啟動風機并打開排煙閥，將室內濃煙從風管中向室外排放，達到排煙效果。
模擬卷簾門
在火災發生時起防火分區隔斷作用，在火災發生時，感煙探測器報警，火災信號送到卷簾門控制柜，控制柜發出啟動信號，卷簾門自動降到設定的位置（特殊部位的卷簾門一降到底），如果感溫探測器報警，卷簾門才降到底。
技術參數：
 電壓：AC220±10％ 50Hz
   保護：具有漏電保護裝置
   環境溫度：+4℃～+45℃
   裝置容量：＜1000W
   外形尺寸：700mm×550mm×1800mm
操作實訓：
  1、 消防排煙系統的認識
2、消消防卷簾門系統的認識
3 、消防排煙系統的手動操作
4、消消防卷簾門系統的手動操作
5、消防排煙系統的自動操作
6、消消防卷簾門系統的自動操作
7、消防排煙系統與操聯動中心的操作
8、消消防卷簾門系統與聯動中心的操作
