TRY-760B 中級電工電拖實訓考核柜
一、電工電拖考核柜,維修電工技能實訓考核設備,維修電工教學臺特點：
TRY-760B 中級電工電拖實訓考核柜是根據初、中級電工培訓考核的實際情況而設計的新一代集培訓學習、理論驗證、實際操作能力、考核鑒定于一體的多功能柜式實訓裝置。中級電工電拖實訓考核柜以標準的電氣控制柜為主柜，利用柜體的雙面空間，布置電器及配套實訓教學器材，能完成初、中級電工考核鑒定中的電力拖動控制與照明電路的實操項目，中級電工電拖實訓考核柜堅持理論聯系實際的原則，突出技能實訓，注重針對性、實用性、科學性，經全國多家職業技能訓練中心、職校、技校使用證明，該柜體設計合理、實操方便，占地面積少。為延長電器的使用壽命，各電器的接點都與接線端子相連，再讓學生在接線端子上接線，連接電機、電器來完成各項控制實訓，有效降低材料消耗，延長使用壽命。實訓裝置適用于各勞動職業技能鑒定部門，同時適應各大、中專、技校、職校初、中級電工電拖專業實訓教學考核。
二、電工電拖考核柜,維修電工技能實訓考核設備,維修電工教學臺及電器配置：
中級電工電拖實訓考核柜按標準電氣控制柜設計制造規格，充分利用雙面位置，柜內裝有完成各種照明電路所需的單相電度表、日光燈、單聯開關、插座、感應開關、漏電開關等，以及電氣控制所需要的多種低壓電器，如漏電斷路器、熔斷器、電流互感器、交流接觸器、時間繼電器、熱繼電器、中間繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表、功率表及電度表等，為了延長電器使用壽命，各電器的接點都與接線端子相連，再由接線端子與被控制電氣連接。
三、電工電拖考核柜,維修電工技能實訓考核設備,維修電工教學臺主要技術參數：
1、輸入電源：電壓AC380V±5%，電流5A。
2、外形尺寸：700cm×500cm×1700cm
3、設備重量：230Kg
四、電工電拖考核柜,維修電工技能實訓考核設備,維修電工教學臺實訓操作項目：
1.觸摸開關控制白熾燈電路；
2.白熾燈控制電路；
3.人體感應開關控制樓梯白熾燈電路；
4.聲控開關控制樓梯白熾燈電路；
5.日光燈控制電路；
6.單相電度表直接安裝電路；
7.單相電度表間接安裝電路；
8.單相電動機控制電路；
9.并勵直流電動機調磁調速電路；
10.并勵直流電動機電樞回路串電阻調速電路；
11.并勵直流電動機電樞回路串電阻二級起動
控制電路；
12.并勵直流電動機電樞反接法正反轉控制電路；
13.電流互感器與電流表配用接線電路；
14.電壓表、電流表安裝電路；
15.三相四線有功電度表直接安裝電路；
16.三相四線有功電度表間接安裝電路；
17.三相四線無功電度表直接安裝電路；
18.三相四線無功電度表間接安裝電路；
19.一臺電流互感器用于單相回路的接線電路；
20.兩臺電流互感器接成不完全星形接線電路；
21.三臺電流互感器接成星形接線電路；
22.兩臺電流互感器差接接線電路；
23.三臺電流互感器接成三角形接線電路；
24.萬能轉換開關和電壓表測量三相電壓接線
電路；
25.異步電動機點動控制電路；
26.異步電動機自鎖控制電路；
27.具有過載保護自鎖控制電路；
28.異步電動機單向點動、起動控制電路；
29.異步電動機兩地控制電路；
30.異步電動機聯鎖正反轉控制電路；
31.正反轉點動、起動控制電路；
32.雙重聯鎖正反轉控制電路；
33.自動往返控制電路；
34.位置開關作自動停止正反轉起動控制電路；
35.帶有點動的自動往返控制電路；
36.異步電動機星、三角控制電路；
37.接觸器控制星、三角控制電路；
38.串電阻降壓起動控制電路；
39.異步電動機反接制動控制電路；
40.異步電動機能耗制動控制電路；
41.雙速電動機的切換運行控制電路；
42.手動順序起動控制電路；
43.自動順序起動控制電路；
44.C620-1型車床控制電路；
45.電動葫蘆 電氣控制電路；
46.Y3150型滾齒機控制電路；
注：中級電工電拖實訓考核柜配備2臺三相異步電動機(180W)，一臺雙速三相異步電動機(180W)，一臺直流電動機(180W)。

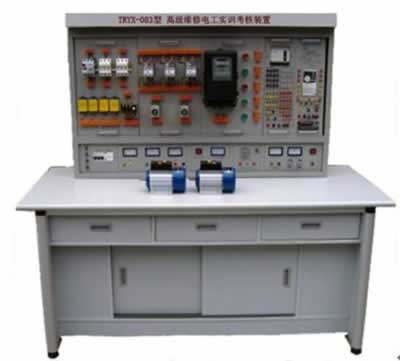

TRYX-083 高級維修電工實訓考核裝置
一、電工電拖考核柜,維修電工技能實訓考核設備,維修電工教學臺功能簡介：
TRYX-083 高級維修電工實訓考核裝置采用模塊化設計，根據不同的實訓考核內容配置相應的實訓模塊，實訓方便、布局合理、易于擴展升級，實訓內容涵蓋電工教學儀器、電工布線工藝、電子電路、電工照明配電、電力拖動、單片機、PLC綜合訓練、變頻調速、觸電急救、安全消防等，符合中、高級電工國家職業標準教、培、考的要求，適應各職業學校、技工學校、中專學校、勞動培訓及技能鑒定機構等單位的教學培訓、實訓考核、技能鑒定。
二、電工電拖考核柜,維修電工技能實訓考核設備,維修電工教學臺技術性能：
1.輸入電壓：三相四線制380V±10%50Hz
2.工作環境：環境溫度范圍為-5～＋40℃
3.裝置容量：＜1KVA
4.安全保護：漏電動作電流≤30mA過流保護、熔斷器保護
5.外形尺寸：1600mm×700mm×1450mm
三、電工電拖考核柜,維修電工技能實訓考核設備,維修電工教學臺基本配置及功能：
本實訓臺主要由實訓屏、實訓掛箱、實訓器材、實訓桌等到組成。
（一）實訓屏
實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板，為實訓掛箱提供交流電源、直流穩壓穩流電源，具體功能如下：
1、外部電源輸入指示燈亮（提醒操作者外部電源已與實訓臺接通）。
2、推上三相漏電開關，三相電源向實訓掛箱等供電，三只450V電壓表指示輸出線電壓。
3、低壓交流電源：輸出3V、6V、9V、12V、15V、18V、24V低壓交流電源。
4、提供～220V插座2只，為外部設備提供工作電源。
5、直流穩壓穩流電源：電壓0-30V連續可調，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流2A，具有預設式限流保護功能。
6、固定低壓直流電源：+5V、±12V有過載保護
7、恒流源：4mA-20mA連續可調一路
（二）實訓掛箱及器材配備
1、SY-61維修電工實訓掛箱（一）
2、SY-62維修電工實訓掛箱（二）
3、SY-63維修電工實訓掛箱（三）
4、SY-64維修電工實訓掛箱（四）
5、SY-65維修電工實訓掛箱（五）
6、DW-PLC可編程控制器實訓組件：提供三菱FX1N-24mR-001型主機及配套轉換接口，SC-09編程電纜。
7、工控組態軟件一套：
打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。
8、PLC仿真實訓軟件一套：
（1）通過PLASH虛擬環境實時顯示PLC的運行狀態
（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查
（3）PLC編程訓練、PLC程序編寫測試等功能
（4）實現PLC運行模擬，對錯誤程序進行檢查
9、變頻器實訓掛箱
配置三菱FR-S520變頻器，帶有RS485通訊接口及BOP操作面板。
10、單片機實訓掛箱
配備51/96/8088/8086等CPU單片機、微機全部軟硬件。
11、九孔萬能實中板2塊
12、電阻、電位器、電容、二極管、三極管、可控硅等器材一批。
13、電機導軌及光碼盤測速系統
含光碼盤測速系統（配有進口光電編碼器）一套、不銹鋼導軌一幅。
14、三相鼠籠異步電動機120WY接法220V1臺
15、三相鼠籠異步電動機180WY/△380V1臺
16、安全配備滅火器1臺
（三）實訓桌
鋁木結構，桌面為防火、防水、耐磨高密度板，造型美觀大方，堅固耐用。
四、電工電拖考核柜,維修電工技能實訓考核設備,維修電工教學臺實訓項目：
（一）電拖部分
1.三相電機直接啟動控制
2.三相電機點動控制
3.三相電機自鎖運行控制
4.帶電流表的點動與連續運行控制
5.帶電能表的兩地控制
6.單向運行反接制動控制
7.時間繼電器控制電動機Y/△降壓起動控制
8.工作臺自動往返行程開關控制
（二）PLC綜合實訓
1.PLC認識實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）
2.PLC仿真實訓
3.PLC控制實訓臺三相異步電動機正反轉控制
4.PLC控制實訓臺三相異步電動機Y/△啟動控制
5.PLC控制實訓臺三相異步電動機降壓啟動控制
6.PLC控制實訓臺三相異步電動機能耗制動控制
7.PLC控制實訓臺三相異步電動機自鎖運行控制
（三）基于變頻器的電機拖動與控制實訓
1．變頻器功能參數設置與操作
2．變頻器報警與保護功能
3．多段速度選擇變頻調速
4．外部端子點動控制
5．控制電機正反轉運動控制
6．控制電機運行時間操作
7．瞬間停電變頻器參數設定
8．外部電壓變頻調速
9．三相異步電動機的變頻開環調速
（四）PLC、變頻器的電機的拖動控制實訓
1.基于PLC通信方式的多段速選擇變頻調速
2.基于PLC通信方式的變頻器開環調速
3.基于PLC通信方式的變頻器閉環調速
（五）單片機技能實訓
A、MCS-51單片機實訓
軟件部分
1.清零程序
2.拆字程序
3.拼字程序
4.數據區傳送子程序
5.數據排序實訓
6.查找相同數個數
7.無符號雙字節快速乘法子程序
8.多分支程序
9.脈沖計數（定時/計數實訓）
10.電腦時鐘（定時器、中斷器綜合實訓）
11.二進制轉換到BCD
12.二進制轉換到ASCII
13.八段數碼管顯示
14.鍵盤掃描顯示實訓
硬件部分
1.P1口亮燈實訓
2.P1口轉彎燈實訓
3.P3.3輸入，P1口輸出
4.工業順序控制（中斷控制）
5.8255A.B.C輸出方波
6.8255PA口控制PB口
7.8255控制交通燈
8.簡單I/O口擴展實訓
9.A/D轉換實訓
10.D/A輸出方波
11.電子音響
12.繼電器控制
13.步進電機實訓
14.8253方波
15.串并轉換實訓
16.外部存儲器擴展實訓
17.MCS-51串行口應用實訓㈠——雙機通信
18.MCS-51串行口應用實訓㈡——與PC機通信
19.溫度閉環控制
20.小直流電機調速實訓
21.外部中斷（急救車與交通燈）
B、8088/8086系列微機實訓
軟件部分
1．清零程序
2．拆字程序
3．拼字程序
4．數據區移動
5．數據排序實訓
6．找“零”個數
7．32位二進制乘法
8．多分支程序
9．顯示子程序
10．鍵盤掃描顯示實訓
11．二進制轉換到BCD
12．二進制轉換到ASCII
硬件部分
1．8255并行口實訓㈠：A.B.C口輸出方波
2．8255并行口實訓㈡：PA口控制PB口
3．8255并行口實訓㈢：控制交通燈
4．簡單I/O口擴展
5．A/D轉換實訓
6．D/A轉換實訓㈠：輸出方波
7．D/A轉換實訓㈠：輸出鋸齒波
8．8259中斷控制器實訓
9．定時／計數器：8253方波
10．繼電器控制
11．8251串行通信實訓㈠：自發自收
12．8251串行通信實訓㈡：與PC通信
13．步進電機控制
14．小直流電機調速實訓
15．溫度閉環控制
16．音頻驅動實訓
C、MCS-96單片機實訓
軟件部分
1．清零程序
2．拆字程序
3．拼字程序
4．數據區傳送子程序
5．數據排序實訓
6．查找相同數個數
7．無符號雙字節快速乘法子程序
8．多分支程序
9．定時器1實訓——定時中斷
10．定時器T1和T2同時產生中斷
11．80C196外部中斷實訓
12．80C196軟件方法產生中斷
13．利用HSI測脈沖寬度
14．利用HSI測量單脈沖寬度
15．利用HSO產生單脈沖
16．利用HSO產生連續脈沖
17．軟件定時器
18．80C196A/D轉換實訓
19．利用80C196的PWM產生各種波形
20．二進制轉換到BCD進制轉換到ASCII
硬件部分
1．P1口亮燈實訓
2．P1口轉彎燈實訓
3．P2.6輸入，P1口輸出
4．工業順序控制
5．8255A.B.C輸出方波
6．8255PA口控制PB口
7．8255控制交通燈
8．簡單I/O口擴展實訓
9．A/D轉換實訓
10．D/A輸出方波
11．繼電器控制
12．8253方波
13．80C196串行口實訓
14．LED七段數碼管顯示實訓
15．鍵盤顯示綜合實訓
16．音頻驅動實訓
17．步進電機實訓
18．直流電機實訓
19．外部中斷（急救車與交通燈）
（六）室內照明配電
1.插座和一個開關控制一盞燈
2.日光燈線路的接線
3.聲控開關控制白熾燈電路的接法
4.單相電度表直接接線電路
5.配電板的安裝
6.兩地控制一盞燈的接法
（七）電子技術綜合訓練
1.單相橋式整流電路
2.串聯可調穩壓電源電路
3.晶閘管測試電路
4.晶閘管可控整流
5.電子門鈴電路
6.電子報警器電路
7.光控燈路燈自動開關電路
8.電子催眠器電路
（八）安全急救演示
（九）消防技能的認識與掌握（教師演示）
