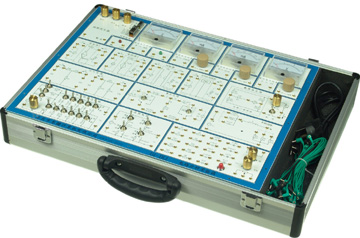

TRY-DL2型電路原理實驗箱
TRY-DL2型電路分析實驗箱主要是進行電工學中的有關電路分析理論的實驗論證平臺，屬弱電類實驗。它采用模塊式結構，各模塊間相互獨立，通過各元件區不同元件組合，可組成多種測試電路，實驗?zāi)０逭嬗∮须娐穲D，反面裝有器件，各實驗電路中需測試的點均裝有測試孔，使用方便，接觸可靠，而且壽命長、效率高，適用于進行各種電路的實驗研究，可滿足各類高、中等院校及職業技術類院校的電工原理、電路分析等課程實驗教學的需要。
TRY-DL2型電路原理分析實驗箱產品介紹：
一、電路原理分析實驗箱系統特點
1、它采用模塊式結構，各模塊間相互獨立，通過元件區不同元件組合，可組成多種測試電路；
2、實驗板正面印有電路原理圖，反面安裝器件，使學生對實驗原理一目了然，也防止了器件的人為損壞；各實驗電路中需測試的點均有測試孔，使用方便，接觸可靠。
3、該實驗箱適用于進行各種電路的實驗研究，可滿足各類高、中等院校及職業技術類院校的電工原理、電路分析等課程實驗教學的需要。
二、電路原理分析實驗箱系統組成
（1）電源輸入：AC220V±10% ，50Hz
輸出：±l2V/0.5A，±0～l2V/0.5A（可調穩壓電源）
均有短路過載保護，自動恢復功能。
（2）函數發生器
波形：正弦波、方波、三角波
頻率范圍：10Hz ～ 90KHz，分四檔連續可調
幅值（Vpp）：方波（0～20V）、三角波（0～15V）、正弦波（0～10V）
（3）指針式電壓表頭：0～30V及0～3V各1只；
指針式電流表頭：0～20mA及0～1mA各1只；
可滿足多點同時測試電壓、電流的動態監測。
（4）元件組：電阻10只、電容5只、二極管(穩壓管)3只、電位器2只（1K、10K各一）。
（5）鋁合金實驗箱體，堅固耐用，樣式美觀、大方。
三、電路原理分析實驗箱實驗項目
1、線性與非線性元件的伏安特性。
2、電位及其與電壓關系的研究。
3、基爾霍夫定理。
4、疊加定理。
5、電壓源與電流源的等效變換。
6、戴維南及諾頓定理。
7、受控源VCVS、VCCS的實驗。
8、典型電信號的觀察和測量。
9、RC一階電路的響應測試。
10、二階電路的響應測試。
11、RC選頻網絡特性測試。
12、R、L、C元件在正弦電路中的特性實驗。
13、R、L、C串聯諧振電路的研究。
14、R、L、C并聯諧振電路的研究。
15、雙口網絡測試。
16、其它電路的研究。
RY-DL6電路分析實驗箱是在RY-DL2的基礎上改進而成的。它相對于RY-DL2有以下不同。
1、電源輸出 ：增加固定輸出 ±5V/0.5A ，有短路過載保護，自動恢復功能。
2、函數信號發生器（最高輸出頻率達2MHz以上）
波 形：正弦波、方波、三角波
頻率范圍：2Hz～1MHz，分四檔連續可調
幅 值：方波、正弦波、三角波 （峰-峰值：0～10V）
3、 1只數字電壓表，分0～2V、0～30V二檔；
1只數字電流表，分0～2mA、0～200mA二檔；
4、擴充了元件庫：有l(wèi)～2W電阻22只、電容7只、二極管(穩壓 管)3只、不同阻值電位器3只、可擴展器件接插孔18 只、三極管二只、6.3V指示燈1只、運放4組。
擴充元件庫主要是幫助學生自行設計實驗電路，提高學生的動手能力、設計能力，為開放性實驗提供平臺。
5、系統配有“電路設計與仿真軟件—Electronics.Workbench.Multisim.v9.0”。幫助學生在自行設計實驗電路時先進行仿真試驗，以提高設計成功率。

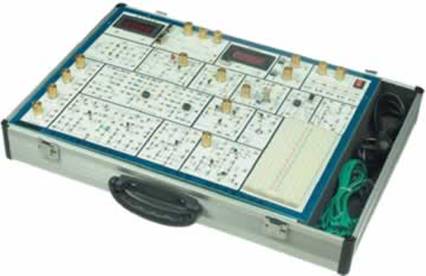

TRY-A2模擬電路實驗箱
簡介：
TRY-A2模擬電路試驗箱，模擬電路實驗系統是根據的《高等工業學校電子技術基礎》教學大綱中確定的教學實驗要求為基礎，汲取了眾多專業教師的教學經驗，并綜合了眾多同類產品的優點而設計的。模擬電路實驗箱，模擬電路實驗系統函蓋了《模擬電子技術基礎》課程全部實驗內容，既為初學者提供了驗證性實驗電路，又為課程設計提供了擴展實驗平臺。
一、模擬電路實驗箱，模擬電路實驗系統特點
1、擴展性強。實驗電路采用單元電路方式設計，單元電路即基本實驗電路，再外接其他元件為該電路參數，或與其他的單元電路組合，完成不同的實驗要求。
2、實驗原理圖都印刷在實驗板表面，實驗電路由學生按照實驗原理圖進行搭建，既培養了學生的獨立思維能力及動手能力，也增強了該實驗箱的適用性、擴展性。
3、大部分元器件安裝在實驗板正面，增加了學生的感性認識；
4、實驗連線插孔采用鎖緊式鍍金插孔，通過焊接固定在實驗板上，不松動，不氧化，壽命長，連接可靠，維修方便、簡捷；
5、擴展實驗區由二塊進口面包板組成，可接插電阻、電容、二極管、三極管，集成電路等，可進行課程設計實驗。
6、電源輸出均有過流保護，自動恢復功能。
7、實驗箱由一體型鉛合金型材制成，箱體牢固可靠，不變形，重量輕，絕緣安全性能好，開關箱蓋方便可靠，外型美觀，造型氣派。
二、模擬電路實驗箱，模擬電路實驗系統組成
1、電源：輸入：AC220V±10%，50HZ
輸出：※DC：+5V，DCI≥1A
※DC：±12V，DCI≥0.2A
※DC：-5V～-12V可調，I≥0.2A
※DC：＋5V～＋27V可調，DCI≥0.2A
以上各路輸出均有過流保護，自動恢復功能
※ACV:7.5V×2；ACI≥0.15A
2、直流信號源：
雙路–0.5V～＋0.5V；–5V～＋5V兩檔連續可調.
3、函數發生器：輸出頻率：2Hz～90KHz，分四檔
可輸出方波：0～20V
三角波：0～15V
正弦波：0～10V
4、數字頻率計（0～300KHz）
5、數字直流電壓表（0～30V）
6、分立元件電路
|
（1）整流、濾波和串聯穩壓電路； |
（2）單級放大電路； |
|
（3）兩級阻容耦合放大電路； |
（4）負反饋放大電路； |
|
（5）射極跟隨器； |
（6）差動放大電路； |
|
（7）場效應管電路； |
（8）可控硅電路； |
|
（9）電阻、電容和二、三極管等組成； |
（10）電位器組、12V燈泡、揚聲器。 |
|
（11）互補對稱功放電路； |
7、集成模擬電路
（12）兩個獨立的運算放大器(741)；
（13）集成功放(LM386)；
（14）集成穩壓電路
8、進口面包板二塊。
9、實驗箱尺寸：510mm*330mm*100mm(長*寬*高)
三、模擬電路實驗箱，模擬電路實驗系統實驗項目
|
1、常用電子儀器使用練習、用萬用表測試二極管、三極管 |
2、單級放大電路 |
|
3、兩級放大電路 |
4、負反饋放大電路 |
|
5、射極跟隨器 |
6、差動放大電路 |
|
7、比例求和運算電路 |
8、積分與微分電路 |
|
9、波形發生電路 |
10、有源濾波器 |
|
11、電壓比較器 |
12、集成電路RC正弦波振蕩器 |
|
13、集成功率放大器 |
14、整流濾波與并聯穩壓電路 |
|
15、串聯穩壓電路 |
16、集成穩壓器 |
|
17、RC正弦波振蕩器 |
18、LC振蕩器及選頻放大器 |
|
19、電流/電壓轉換電路 |
20、電壓/頻率轉換電路 |
|
21、互補對稱功率放大器 |
22、波形變換電路 |
|
23、場效應管實驗 |
24、可控硅實驗電路 |
|
25、函數信號發生器的組裝與調試 |
26、溫度監測及控制電路 |
|
27、用運算放大器組成萬用電表的設計與調試 |

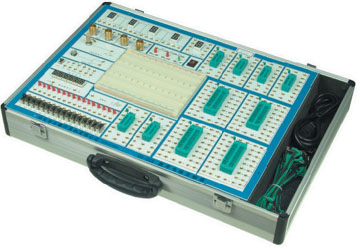

TRY-SD1數字電路實驗箱
產品描述：
TRY-SD1數字電路實驗平臺，可以完成高等院校“數字電路課程”的全部實驗，適用于高等院校及各類職業技術學校的電子技術類教學。
一、系統組成
1、電源：交流輸入：220V±10%、50Hz
直流輸出：±12V/0.3A、5V/2A
2、手動單脈沖電路2組：每組可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。
3、連續脈沖源：0～1MHz。
4、固定頻率脈沖源6路，輸出為TTL電平：1KHz、10KHz、100KHz、250KHz、500KHz、1MHz；
5、時序脈沖發生電路及啟停控制電路。可產生四路脈沖信號，脈沖周期與輸入的時鐘信號相同，四個脈沖之間依次相差1個輸入時鐘周期。
6、六位高精度數字頻率計，測量范圍：0-9.9999MHz，誤差<1Hz。
7、十六位邏輯電平輸入開關：可輸入低電平‘0’、高電平‘1’（為正邏輯）。
8、十六位邏輯電平指示燈：指示燈亮表示高電平‘1’，指示燈滅表示低電平‘0’。
9、數碼管顯示：四位由七段LED數碼管組成的BCD碼譯碼顯示電路，及1位七段LED數碼管。供數字鐘、日歷等實驗顯示用。
10、邏輯筆，紅色：高電平；綠色：低電平；橙色：高阻；
11、可變電位器4只，阻值分別1K，50K，100K，680K。
12、開放實驗區，用于擴展實驗、課程設計使用。
（1）提供40芯鎖緊插座4只，20芯鎖緊插座6只，可插8芯～40芯的種IC
（2）臺灣產面包板三塊，可接插電阻、電容、穩壓管、二極管、三極管等元器件。
二、實驗項目
1、門電路的邏輯功能及測試實驗
2、組合邏輯電路（半加器、全加器及邏輯運算）實驗
3、觸發器實驗（一）R-S、D、JK
4、觸發器實驗（二）三態輸出觸發器、鎖存器
5、時序電路測試與研究
6、集成計數器及寄存器實驗
7、譯碼器和數據選擇器實驗
8、波形產生器及單穩態觸發器實驗
9、555時基電路實驗
可選做如下實驗
10、晶體管開關特性、限幅器與鉗位器實驗
11、TTL門電路參數測試實驗
12、CMOS門電路測試實驗
13、A/D、D/A轉換電路實驗
14、時序電路應用實驗
15、四路優先判決電路實驗
16、智力竟賽搶答器實驗
17、電子秒表實驗
18、3位半直流數字電壓表實驗
19、數字頻率計實驗
20、拔河游戲機實驗
21、隨機存儲器及其應用實驗
22、8路搶答器電路設計實驗
23、數字鐘電路的設計實驗
24、交通燈控制邏輯電路設計實驗
25、汽車尾燈控制電路
26、籃球競賽30S計時器

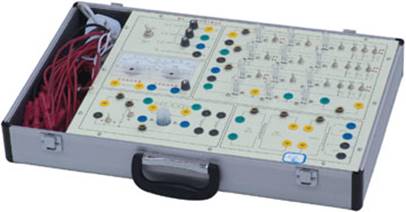

TRY-DG1電工技術實驗箱
產品描述：
TRY-DG1型電工技術實驗儀主要是進行“電工學”及“電路原理”中的強電部分實驗，如單相交流電路、三相電路、日光燈電路實驗。本實驗箱由模塊單元和元件庫相結合的板面構成，全部采用歐洲標準的安全插座和安全實驗導線，連線方便，接觸可靠，而且壽命長、效率高，有效預防觸電隱患。實驗面板上印有元件符號及主要參數便于學生識別。實驗箱結構緊湊實用直觀，安全可靠，能有效培養學生的動手能力，維修方便、簡捷。可滿足各類高、中等院校及職業技術類院校開設的電工典型實驗。
系統組成
（1）電源：三相220V±10%，50HZ
（2）耦合電感一對。
（3）單相變壓器l只，變壓比為220V比36V，功率50W。
（4）三相燈組負載，每相可插入15W燈泡3只。
（5）三相電容負載，0.47uf/400V、luf/400V、2uf/400V各3只。
（6）三相開關l只。
（7）元件組：有保險絲座3只、鎮流器（20w）l只、啟輝器、電阻、
luf、2uf、4uf電容器等元件。
（8）指針式電壓表頭l只、指針式電流表頭l只。
（9）三相四線漏電斷路器屬選購件,用戶根據具體情況選配。
可完成以下實驗：
（1）用三表法測量電路等效參數。
（2）正弦穩態交流電路相量的研究。
（3）互感電路的測量。
（4）單相變壓器特性的測試。
（5）三相交流電路電壓、電流測量。
（6）三相電路功率的測量。
（7）功率因素及相序的測量。
（8）其它電工學控制實驗。
