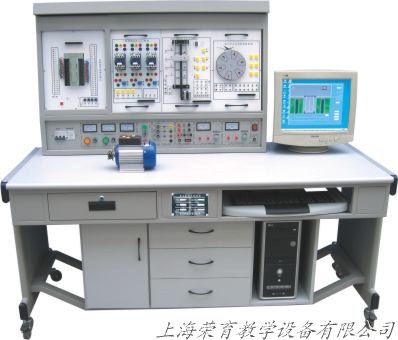

RYSY-03型網絡型PLC可編程控制器實驗裝置
本裝置是依據《可編程控制器技術》、《可編程控制器及其應用》等課程教學大綱的要求，廣泛征求各院校對該類教學實驗設備的要求和建議而開發的新一代實驗設備。PLC主機選用日本三菱FX2N-48mR可編程控制器，增加了通信模塊，它保留了“RYS-02PLC可編程控制器實驗裝置”的所有功能和優點外，還具有以下鮮明特點。  1、PLC主機采用三菱FX2N-48mR，功能更強大（也可選擇西門子或歐姆龍，價格另議）。
2、增加通訊模塊。
3、組態棒圖網絡教學：采用MCGS工控組態軟件，打開軟件編輯環境，任何實驗都可以編輯出形象直觀、動感強、教學效果好的組態棒圖，并進行實驗動態跟蹤教學。
4、PLC主機網絡實驗教學：
該實驗裝置具有兩種通訊模式：A、1：N通信，一臺電腦（主站）控制16臺PLC主機（從站）進行通信實驗；B、N：N通信，PLC主機與PLC主機間實現通信（總共8臺PLC主機），任何一臺PLC主機（主站）與7臺PLC主機（從站）通信。
5、實驗室局域網實驗教學，每臺PLC實驗裝置均配上電腦（自備或代購），可構成PLC實驗室局域網，進行網絡化教學實驗。 |
|
● 配置與實驗項目（根據實驗功能不同，由以下幾種組合，用戶根據教學要求，有針對性的選擇）：
1、RYS-03 網絡型PLC可編程控制器實驗裝置 實驗內容同“RYSY-02型可編程實驗系統”
2、RYS-03A 網絡型PLC可編程控制及單片機實驗開發系統綜合實驗裝置 實驗內容同“RYSY-02A型PLC可編程控制及單片機實驗開發系統綜合實驗裝置”
3、RYS-03B 網絡型PLC可編程控制器、單片機開發系統、自動控制原理綜合實驗裝置 實驗內容同“RYSY-02B型PLC可編程控制器、單片機開發系統、自動控制原理綜合實驗裝置”
4、RYS-03C 網絡型PLC可編程控制器、微機接口及微機應用綜合實驗裝置 實驗內容同“RYSY-02C型PLC可編程控制器、微機接口及微機應用綜合實驗裝置” |
|
