過程控制系統實驗裝置,過程控制實驗臺
來源： 作者： 發布時間：2020-9-9 10:13:23

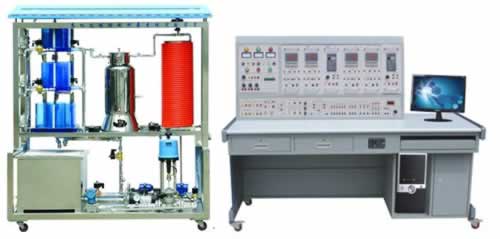

TRYGC-14高級過程控制系統實驗裝置
一、過程控制系統實驗裝置,過程控制實驗臺,過程控制實訓臺簡介
過程控制系統實驗裝置,過程控制實驗臺,過程控制實訓臺提供電源并傳輸各種控制信號。將過程控制對象系統與控制系統有機地分離開來，更加貼近于工業生產現場的操作。實驗平臺設有聯體型電腦桌，可以通過上位計算機實時監督和控制對象系統中的各種被控參數，還能根據不同實驗項目實現遠程自動切換實驗組合閥門。
二、過程控制系統實驗裝置,過程控制實驗臺,過程控制實訓臺技術性能
1.工作電源：三相四線（或三相五線）380V±10%50Hz
2.外形尺寸：183cm×73cm×153cm
3.整機容量：＜5.5kVA
三、過程控制系統實驗裝置,過程控制實驗臺,過程控制實訓臺基本配置
1.電源控制屏(鐵質雙層亞光密紋噴塑結構，鋁質面板)
(1)電磁閥監控面板
提供電磁閥控制接口以及高亮度電磁閥開關狀態指示燈，通過該接口可控制“高級過程控制對象系統實驗裝置”中所有電磁閥的動作，動作后有對應標識的指示燈點亮。
(2)交流電源面板
提供實驗所需的三相四線～380V、三路單相～220V電源，總電源由三相鑰匙開關控制，電網電壓由三只交流電壓表監示，三相帶燈熔斷器作為斷相指示。設有漏電保護空氣開關、電壓型漏電保護器、電流型漏電保護器以及電磁閥短路保護器。
(3)執行機構及I/O信號接口面板
執行機構有三相可控硅移相調壓裝置、電動調節閥、三相不銹鋼磁力泵、三菱變頻器及三相電加熱管組成。將各傳感器檢測及執行器控制信號同面板上的插座相連，便于學生自己連線，以組成不同的控制系統。
2.實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。電腦桌聯體設計，造型美觀大方。
四、過程控制系統實驗裝置,過程控制實驗臺,過程控制實訓臺實驗項目
本裝置能完成如下實驗項目內容：
1.過程控制系統組成認識實驗
(1)過程控制及檢測裝置硬件結構組成認識，控制方案組成及控制系統連接實驗
(2)傳感器的校正(零點遷移與量程調整)
2.被控對象特性測試實驗
(1)單容水箱特性測試實驗
(2)雙容水箱特性測試實驗
3.單回路控制系統實驗
(1)單回路控制系統的實踐
(2)上水箱（或中水箱或下水箱）液位定值控制實驗
(3)雙容水箱液位定值控制實驗
(4)三容水箱液位定值控制實驗
(5)鍋爐內膽靜態水溫定值控制實驗
(6)鍋爐內膽動態水溫定值控制實驗
(7)鍋爐夾套水溫定值控制實驗
(8)電動閥支路流量的定值控制實驗
(9)變頻調速磁力泵支路流量的定值控制實驗
4.溫度位式控制系統實驗
(1)鍋爐內膽水溫位式控制實驗
5.串級控制系統的實驗
(1)串級控制系統的連接實踐
(2)水箱液位串級控制實驗
(3)三閉環液位控制實驗
(4)下水箱液位與電動調節閥流量的串級控制實驗
(5)下水箱液位與變頻調速磁力泵支路流量的串級控制實驗
(6)鍋爐內膽水溫與鍋爐內膽循環水流量的串級控制實驗
(7)盤管出水口水溫與熱水流量的串級控制實驗
6.比值控制系統實驗
(1)單閉環流量比值控制實驗
(2)雙閉環流量比值控制實驗
7.滯后控制系統實驗
(1)盤管出水口溫度滯后控制實驗
(2)流量純滯后控制實驗
8.前饋-反饋控制系統實驗
(1)鍋爐內膽水溫的前饋-反饋控制實驗
(2)下水箱液位的前饋-反饋控制實驗
9.解耦控制系統實驗
(1)上水箱液位與水溫的解耦控制實驗
(2)鍋爐夾套水溫與鍋爐內膽水溫的解耦控制實驗
10.工控組態軟件組態控制實驗
(1)實時數據庫組態實驗
(2)圖形動畫、報表、曲線、報警組態實驗
(3)設備通訊組態實驗
(4)腳本程序應用組態實驗
