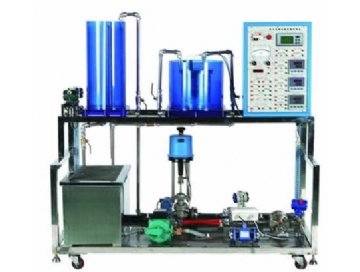

TRYGC-15化工自動化儀表實訓裝置

一、化工自動化儀表實訓裝置簡介

TRYGC-15化工自動化儀表實訓裝置設計結合了目前大中專院?！痘y量及儀表》、《檢測技術及儀表》、《熱工自動化及儀表》、《非電量測量與控制技術》、《過程控制》等課程實訓大綱的要求。通過該實訓裝置的使用和學習，學生能夠掌握有關化工儀表及自動化的基本知識，對有關儀表的安裝、調試及使用有一定的了解，并對化工生產中如何進行液位、溫度、壓力和流量等參數的自動化控制有基本的認識。

二、化工自動化儀表實訓裝置特點

對象系統為不銹鋼框架，所有器件均為不銹鋼和鋁合金設計

傳感器的二次測量儀表安裝在對象上，方便學生在現場進行各項操作

可實現對化工行業的四大常用熱工參數的檢測，而且每種變量的檢測傳感器類型均為兩種以上，以及每種類型傳感器、變送器的測量精度也不相同，可以進行相關的校驗

控制箱中所有的儀表均可以通過RS485通訊線與計算機建立通訊關系，可以更加直觀的看出兩種不同檢測機構精度等各方面的區別

本裝置設有故障設置箱，可對學生進行5項排故考核

對象系統設計美觀，開放性好，為學生實訓提供了一個較好的實訓對象

三、化工自動化儀表實訓裝置技術性能

輸入電壓：單相三線～220V±10%50HZ

工作環境：環境溫度范圍為-5℃～+40℃相對濕度＜85%（25℃）海拔＜4000m

整體尺寸：160cm×75cm×154cm

裝置容量：＜3kVA

四、化工自動化儀表實訓裝置組成

被控對象（不銹鋼框架）：

動力系統：1套

有機玻璃水箱：2套

儲水箱：1套

液位檢測三路：擴散硅壓力變送器、電容式壓力變送器和擴散硅差壓變送器

流量檢測三路：電磁流量計、渦輪流量計和孔板流量計

壓力檢測兩路：電容式差壓變送器和管道靜壓變送器

溫度檢測三路：2路PT100熱電阻和Cu50熱電阻

電動調節閥：1套

軟管及管道：若干

閥門：若干

控制系統

對象控制箱:1套

接線盒：1個

智能調節儀：2個

流量積算儀：1個

無紙紀錄儀：1個

開關電源：1個

單相調壓模塊：1個

漏電保護器：1個

控制開關：2個

交流電壓表：1只

配件：

常用工具及裝置配套件：１套

豪華電腦桌：１臺

五、化工自動化儀表實訓裝置軟件介紹

MCGS工控組態軟件

能夠對設定值、輸出值、P、I、D及各類可寫參數進行操作，還可修改程序算法，觀看動態變化棒圖顯示、測量值實時曲線、歷史曲線、數據報表等

盤古上位機監控軟件及OPC服務器軟件

通過盤古上位機監控軟件，可實現四通道檢測數據實時曲線的繪制，另通過OPC服務器軟件可直接掛接到MCGS組態軟件OPC服務器上，可直接將本無紙記錄儀通道數據在組態軟件中組態開發。

六、化工自動化儀表實訓裝置實訓項目
