電氣設備實訓考核臺,氣動PLC控制實驗系統
來源： 作者： 發布時間：2020-7-1 12:25:08
TRYDLX-01電氣設備及二次部分實訓考核臺
電氣設備及二次部分實訓考核臺特點
（1）清楚地反映典型工廠供電系統的一次和二次部分，綜合采用多種工廠供電實際應用的電氣設備，能夠?qū)崿F(xiàn)工廠供電系統的受電、輸送、分配、控制、保護等實踐技能訓練要求。
（2）綜合微機繼電保護電量計量、PLC和工控組態等微機職能檢測控制的相關技術，采用分層分布式控制方式，組建成集控制、保護、測量和信號為一體的綜合自動化實訓平臺。
（3）系統結構清晰，運行靈活，操作可靠。
（4）實操性強，可提高學生動手能力的同時，加深對理論知識的了解。
2電氣設備及二次部分實訓考核臺性能參數
（1）輸入電源：三相五線制380V±10%50Hz
（2）輸出電源：
l三相四線380V±10%10A50Hz
l單相交流220V±10%10A50Hz
3電氣設備及二次部分實訓考核臺產品組成
3.1實訓桌
鐵質雙層亞光密紋噴塑結構，桌面為防火耐磨高密度板，結構堅固，形狀為長方體封閉式結構，造型美觀大方，設有抽屜和儲物柜，方便各種配件的保存。實訓臺有四個萬向移動輪，其中兩個帶腳剎，便于移動或固定。
3.2電氣自動化模塊
實訓臺主操作屏由一次接線系統、2個電流繼電器、1個電壓繼電器、1個時間繼電器、2個中間繼電器、電壓電流信號源等組成。
3.3供配電自動化模塊
實訓臺微機控制系統提供微機繼電保護、工業觸摸屏和PLC、負載等微機職能檢測控制設備，采用分層分布式控制方式，組建成集控制，保護，測量和信號為一體的綜合自動化控制系統。
采用模擬10KV高壓變電所，以及車間用電負荷的供配電線路中涉及的微機繼電保護裝置、備用電源自動投入裝置、無功自動補償裝置、智能采集模塊以及工業人機界面等組成電氣一次、二次控制、保護等系統；
4電氣設備及二次部分實訓考核臺實訓內容
4.1互感器實訓
|
（1）電壓互感器的特性測試 |
（2）電壓互感器的接線方式 |
|
（3）電流互感器的特性測試 |
（4）電流互感器的接線方式 |
4.2開關電氣實訓
|
（5）塑殼斷路器的原理與接線 |
（6）隔離開關的原理與接線 |
|
（7）負荷開關的原理與接線 |
（8）自動重合閘的原理與接線 |
4.3二次部分實訓
|
（9）信號繼電器 |
（10）中間繼電器 |
|
（11）沖擊繼電器 |
（12）閃光繼電器 |
|
（13）斷路器的基本控制回路 |
（14）斷路器的防“跳躍”閉鎖回路 |
|
（15）燈光檢測斷路器的控制回路 |
（16）燈光和音響監控的斷路器控制回路 |
|
（17）有信號繼電器的信號起動回路 |
（18）重復動作手動復歸的中央信號裝置 |
|
（19）重復動作自動復歸的中央信號裝置 |
（20）閃光信號裝置 |
4.4考核實訓
（21）音響監控的斷路器控制回路
（22）不重復動作的中央信號裝置
（23）自動重合閘前加速保
TRYQK-05氣動PLC控制實驗系統
一、氣動PLC控制實驗系統簡介：
TRYQK-05氣動PLC控制實驗系統是根據《液壓與氣壓傳動》、《氣動控制技術》等通用教材的內容要求，同時吸收了該專業廣大師生的建議，使氣動原理與自動控制理論能得到有效的運用。該系裝置除了可以進行常規的氣動基本控制回路實驗外，還可進行模擬氣動控制技術應用實驗、氣動技術課程設計，及其基本應用實驗等，是機電一體化專業不可多得的實驗設備。
該系統適應于大中專院校、職業學校機械工程、機電一體化和自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》等相關課程的教學實驗，同時也可作為機、電和氣動一體化的綜合實驗臺。學生通過操作實驗及課程設計，可以更準確、形象地深入了解，掌握氣動元件的結構，氣動回路的控制原理及設計方法等。
二、氣動PLC控制實驗系統主要參數：
電源：輸入AC220V，輸出DC24V/2A空氣壓縮機(基本配置小型機)功率：360W
電源：AC220V公稱1容積：10L額定輸出氣壓：0.7MPa
實驗臺外形尺寸：1500mm×700mm×760mm
實驗支架尺寸：1100mm×400mm×920mm
三、氣動PLC控制實驗系統特點：
1、本產品插腳和底座是國家，做任何實驗每個配備件不會松動與脫落。實驗臺裝件底板采用2MM厚度鋁板，用數控沖床成型。

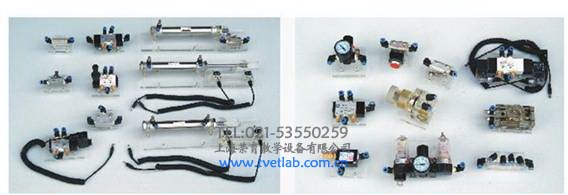

2、氣動控制實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件等組件組成。
3、配備氣動元件，且均配有過渡底板，可方便、隨意地將元件安放在實驗面板上。回路搭接采用快換接頭，拆接方便快捷。
4、實訓氣源壓力低，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全
可靠，設有手動、自動、順序等控制功能。
5、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，
四、氣動基本實驗回路舉例：
|
1、單作用氣缸的換向回路 |
2、雙作用氣缸的換向回路 |
|
3、單作用氣缸速度控制回路 |
4、雙作用氣缸單向調速回路 |
|
5、雙作用氣缸雙向調速回路 |
6、速度換接回路 |
|
7、緩沖回路 |
8、二次壓力控制回路 |
|
9、高低壓轉換回路 |
10、計數回路 |
|
11、延時回路 |
12、過載保護回路 |
|
13、互鎖回路1 |
14、單缸單往復控制回路 |
|
15、單缸連續往復動作回路 |
16、直線缸、旋轉缸順序動作回路 |
|
17、多缸順序動作回路 |
18、雙缸同步動作回路 |
|
19、四缸聯動回路 |
20、卸荷回路 |
|
21、或門型梭閥的應用回路 |
22、快速排氣閥應用回路 |
五、氣動PLC控制實驗系統配置清單
|
序號 |
分類 |
項目 |
型號規格 |
數量 |
備注 |
|
1 |
氣源 |
壓縮機 |
XY5.2-雙頭 |
1只 |
|
|
2 |
實驗臺 |
實驗桌 |
XY設計制作 |
1張 |
|
|
3 |
實驗臺 |
元件固定臺架 |
XY設計制作 |
1臺 |
|
|
4 |
電器部分 |
直流開關電源單元（DC：24V |
XY設計制作 |
1面 |
|
|
繼電器控制單元 |
XY設計制作 |
||||
|
5 |
接插元件 |
單作用缸 |
QGX25×100 |
1只 |
|
|
6 |
接插元件 |
雙作用缸 |
QGX25×100 |
2只 |
|
|
7 |
接插元件 |
旋轉氣缸 |
MSQB20A-F9B |
1只 |
|
|
8 |
接插元件 |
三聯件 |
AC2000三聯件 |
1只 |
|
|
9 |
接插元件 |
減壓閥（帶壓力表） |
AR2000 |
1只 |
|
|
10 |
接插元件 |
手動換向閥 |
4H210-08 |
1只 |
|
|
11 |
接插元件 |
單電磁換向閥（二位五通） |
4V210-08（DC24V） |
2只 |
|
|
12 |
接插元件 |
雙電磁換向閥（二位五通） |
4V210-08（DC24V） |
1只 |
|
|
13 |
接插元件 |
雙電磁換向閥（三位五通） |
4V210-08（DC24V） |
1只 |
|
|
14 |
接插元件 |
單氣換向閥（二位通） |
4A210-08 |
2只 |
|
|
15 |
接插元件 |
雙氣換向閥（二位五通） |
4A210-08 |
2只 |
|
|
16 |
接插元件 |
行程閥（機控） |
MOV-2 |
1只 |
|
|
17 |
接插元件 |
行程閥（按鈕） |
MOV-3A |
1只 |
|
|
18 |
接插元件 |
或門型梭閥 |
ST-02 |
2只 |
|
|
19 |
接插元件 |
快速排氣閥1/4” |
QE-02 |
2只 |
|
|
20 |
接插元件 |
單向節流閥 |
RE-02 |
2只 |
|
|
21 |
接插元件 |
單向節流閥 |
JSC601 |
7只 |
|
|
22 |
接插元件 |
單向閥 |
1/4” |
2只 |
|
|
23 |
接插元件 |
順序閥 |
XY設計制作 |
2只 |
|
序號 |
分類 |
項目 |
型號規格 |
數量 |
備注 |
|
24 |
接插元件 |
氣容 |
XY設計制作 |
1只 |
|
|
25 |
接插元件 |
六通 |
XY設計制作 |
2只 |
|
|
26 |
電器元件 |
行程開關 |
XY設計制作 |
4只 |
|
|
27 |
資料 |
實驗指導書 |
1本 |
||
|
28 |
附件 |
內六角扳手 |
2把 |
||
|
29 |
附件 |
螺絲刀 |
2把 |
||
|
30 |
附件 |
活動扳手 |
150×19 |
1把 | |
|
31 |
附件 |
尖嘴鉗 |
1把 | ||
|
32 |
附件 |
剪刀 |
1把 | ||
|
33 |
附件 |
消聲器（小） |
1/8” |
2只 | |
|
34 |
附件 |
消聲器（大） |
3/8” |
1只 |
|
|
35 |
附件 |
三通（T型三通） |
Φ6 |
4只 | |
|
36 |
附件 |
三通（Y型減徑三通） |
Φ8-Φ6 |
1只 | |
|
37 |
附件 |
四通 |
Φ6 |
2只 | |
|
38 |
附件 |
L型（螺紋二通） |
601 |
2只 | |
|
39 |
附件 |
L型（螺紋二通） |
602 |
2只 | |
|
40 |
附件 |
氣孔塞頭 |
Φ6 |
25只 | |
|
41 |
附件 |
生料帶 |
1個 |
||
|
42 |
附件 |
保險絲 |
2.5A |
5只 |
|
|
43 |
附件 |
行程開關 |
2只 | ||
|
44 |
附件 |
按鈕開關 |
3只 | ||
|
45 |
附件 |
氣管 |
PU氣管6×4 |
1卷 |
