單片機微機CPLD/FPGA網絡接口開發綜合實驗裝置
- 型號：TRY-DWE
- 品牌：上海榮育
- 所在地：上海
- 供貨總量：大量供貨
- 發貨期限：商定
- 價格：詢價元
- 電話：021-63811399 / 021-53550259
首頁 / 產品中心 / 工業自動化、電力供配電系列 / PLC工業自動化實訓設備 / 內容
- 產品詳情
TRY-DWE單片機微機CPLD/FPGA網絡接口開發綜合實驗裝置
一、單片機微機CPLD/FPGA網絡接口開發綜合實驗裝置特點
TRY-DWE單片機微機CPLD/FPGA網絡接口開發綜合實驗裝置涵蓋了MCS-51單片機、MCS-96單片機、INTEL8088微機、32位微機原理與接口、CPLD/FPGA、單片機網絡接口應用等多種技術，提供了優化的軟件和硬件集成環境，適合大中專院校電子專業“單片機原理及接口技術”、“微機控制技術”、“微機原理與接口”、“CPLD/FPGA原理及其應用技術”教學實驗大綱要求，配有豐富的微機外圍接口電路，提供完善的單片機實驗例程，是各高等院校開展微處理器教學、課程設計、電子設計競賽及科研開發的理想教學設備。

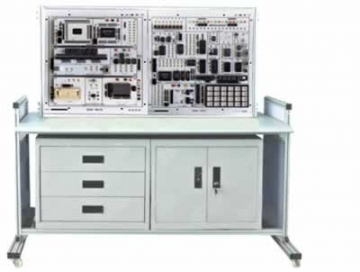

二、單片機微機CPLD/FPGA網絡接口開發綜合實驗裝置結構簡介
單片機微機網絡接口開發綜合實驗裝置系統由實驗臺和活動掛箱及擴展模塊組成。實驗臺美觀大方，尺寸可選；活動掛箱包括CPU掛箱、BUS總線掛箱。CPU掛箱上有CPU卡接口插座，可以分別插上51CPU卡，KeilCPU卡，96CPU卡，88CPU卡構成不同的仿真實驗開發系統；每個BUS總線掛箱最多可以插三個接口模塊,每個接口模塊有2~8個實驗。
三、單片機微機CPLD/FPGA網絡接口開發綜合實驗裝置硬件資源
1.實驗臺
實驗臺是整個系統的依托，采用上下兩部分分離式設計。上半部分是實驗掛箱區，可安裝3個或4個活動掛箱及其接口功能模塊，是系統的核心部分；下半部分是支撐部分，包括操作臺、顯示器托盤、PC機柜、鍵盤托盤、儲物抽屜。實驗臺尺寸可選。交流供電為單相三線220V±10%，配有漏電保護裝置，系統內置高性能直流穩壓電源（輸出：±12V/1A,＋5V/5A）。
2.活動掛箱
活動掛箱包括CPU掛箱、BUS接口掛箱。
1)CPU掛箱
掛箱主要用于插接不同的CPU模塊，目前支持的CPU有：89S52、80C196，8088、Cygnal51、KeilC51。掛箱上包含了CPU模塊的接口插座和基本實驗電路及系統擴展電路，可單獨完成大部分的基本實驗。
CPU掛箱上的資源如下：
|
1，8250串行接口 |
2，8255并行接口 |
|
3，鍵盤/LED顯示接口 |
4，8237DMA控制器 |
|
5，0809A/D轉換 |
6，0832D/A轉換 |
|
7，8位開關量輸入/LED顯示 |
8，單脈沖發生器 |
|
9，連續可調模擬量輸出 |
10，8253可編程定時器, |
|
11，8251串行接口, |
12，可編程中斷控制器8259 |
|
13，總線接口 |
2)BUS接口掛箱
接口掛箱主要用于插接不同的接口模塊，進行系統擴展。該掛箱含穩壓電源接口，2個CZBUS接口插座，用于和其它掛箱連接。
目前支持的接口類模塊主要有電機類，LCD類，I/O擴展類，串行AD/DA類，通訊接口類，靜態顯示類，EDA，PCI9054接口板，PCI-IOM類等。
用戶可以根據需要選擇使用這些模塊，同時還可按照BUS接口總線的定義自行開發所需的接口模塊，使系統可以無限升級，真正成為一個開放式的系統。
四，單片機微機CPLD/FPGA網絡接口開發綜合實驗裝置接口模塊內容（可選）
1，電機類DWE-RY
(1)直流電機調速
(2)步進電機控制
（3）繼電器控制
（4）脈寬輸出
（5）射極輸出
2，串并類DWE-1645
（1）74LS164芯片組成串轉并
（2）74LS165芯片組成并轉串
（3）138譯碼
（4）MAX813L看門狗
3，串行總線類DWE_I2C
（1）TLC549芯片組成串行AD轉換
（2）TLC5615芯片組成串行DA轉換
（3）24C02I2CRAM
（4）PC8563日歷鐘
（5）93C46串行EEPROM
（6）LM331V/F壓頻轉換
（7）LM331F/V轉換
（8）紅外線收發
4，語音錄放DWE_8120
（1）ISD1110語音錄放
（2）8155擴展接口,
5，通行類DWE_COM
（1）1581芯片USB總線接口
（2）SJA1000芯片和TJA1050芯片組成CAN總線接口
（3）RTL8019AS芯片以太網接口
6，鍵盤顯示類DWE_DISK
（1）4X4矩陣鍵盤
（2）8個獨立鍵盤
（3）8位靜態顯示
7，LED點陣類DWE_LEDIC
（1）LED16X16點陣
（2）18B20數字溫度測量
（3）485通信接口
（4）IC卡座接口
8，交通燈類DWE_JTD.含數碼管倒計時的道路模擬交通燈
9，IO接口類DWE_IO579
(1)8259中斷接口電路
（2）8279鍵盤顯示接口電路
（3）簡單IO擴展
9，靜態顯示類DW_4511PV
（1）六位BCD碼譯碼電路
（2）PS2鍵盤接口
（3）VGA接口
（4）1HZ~24M信號源
10，EDA類DWE_321C6
（1）ISPLSI1032ECPLD可編程電路
（2）EP1C6T144FPAG可編程電路
11,LCD類DWE_LCD
(1)LCD12864點陣型液晶顯示
(2)LCD1602字符型液晶顯示
12，IC座擴展類DWE_ICZ液晶顯示.8P,14P,16P,20P,40P各一只。
13，PCI9054接口板DWE_PCI
(1)提供32位數據總線，16位地址線，PCI譯碼控制線。
(2)提供32位開關輸入，32位LED顯示。
14，32位IO、RAM接口板PCI-IOM
（1）32位輸入、輸出接口電路。
（2）32位存儲器電路。
五、單片機微機CPLD/FPGA網絡接口開發綜合實驗裝置實驗項目
·51/96/88部分實驗
(一)軟件實驗
|
（1）清零程序；（51/96） |
（2）拆字程序；（51/96） |
|
（3）拼字程序；（51/96） |
（4）數據區傳送子程序；（51/96） |
|
（5）數據排序實驗；（51/96） |
（6）查找相同數據個數；（51/96） |
|
（7）無符號雙字節快速乘法子程序；（51/96） |
（8）多分支程序；（51/96） |
|
（9）脈沖計數實驗；（51） |
（10）電腦時鐘實驗。（51） |
(二)硬件實驗
|
（1）P1口亮燈實驗；（51/96） |
（2）P1口轉彎燈實驗；（51/96） |
|
（3）P3.3口輸入，P1口輸出實驗；（51/96） |
（4）工業順序控制實驗；（51/96） |
|
（5）8255A、B、C口輸出方波實驗；（51/96） |
（6）8255PA口控制PB口；（51/96/88） |
|
（7）8255控制交通燈；（51/96/88） |
（8）簡單I/O擴展實驗；（51/96/88） |
|
（9）A/D0809轉換實驗；（51/96/88） |
（10）D/A0832轉換實驗；（51/96/88） |
|
（11）8279鍵盤顯示實驗；（51/96/88） |
（12）通用打印機實驗；☆（51/96） |
|
（13）微型打印機打印字符、曲線、漢字實驗；☆（51/96） |
（14）數碼管倒計時的道路模擬交通燈；☆（51） |
|
（15）I2C儲存卡讀寫實驗；☆（51） |
（16）語音芯片ISD1420控制實驗（錄音）；☆（51/88） |
|
（17）語音芯片ISD1420控制實驗（放音）；☆（51/88） |
（18）繼電器控制實驗；（51/96/88） |
|
（19）步進電機控制；（51/96/88） |
（20）8253方波實驗；（51/96/88） |
|
（21）小直流電機調速實驗；☆（51/88） |
（22）16*16LED點陣顯示實驗；☆（51/88） |
|
（23）128*64LCD液晶顯示實驗；☆（51/88） |
（24）8250可編程異步通訊接口實驗（自發自收）；（51/88） |
|
（25）8251可編程通訊接口實驗（與PC機）；（51/88） |
（26）單片機RS232/485串行發送實驗（雙機通訊）；（51） |
|
（27）單片機RS232/485串行接收實驗（雙機通訊）；（51） |
（28）CAN總線通訊接口實驗；☆（51） |
|
（29）以太網TCP/IP協議接口實驗；☆（51） |
（30）USB2.0通訊接口實驗。☆（51） |
|
（31）DS18B20單總線溫度測量實驗☆（51） |
（32）紅外線遙控收發實驗☆（51） |
|
（33）TLC549串行A/D轉換實驗☆（51） |
（34）TLC561510位D/A串行轉換實驗☆（51） |
|
（35）PCF8563I2C日歷時鐘實驗☆（51） |
（36）看門狗實驗☆（51） |
|
（37）PWM實驗（51） |
（38）射極跟隨器（51） |
|
（39）AT24C02I2C總線存儲器讀寫實驗☆（51） |
（40）串行存儲芯片93C46讀寫實驗☆（51） |
|
（41）LM331電壓/頻率轉換實驗☆（51） |
（42）74LS164串入并出實驗☆（51） |
|
（43）74LS164串入并出實驗☆（51） |
（44）74LS138譯碼器實驗☆（51） |
|
（45）8155輸入，輸出，SRAM實驗☆（51/88） |
·32位微機接口部分實驗
|
（1）獲得PCI設備配置空間 |
（2）基本IO口擴展實驗☆ |
|
（3）PCI中斷實驗 |
（4）可編程定時器/計數器8253實驗 |
|
（5）可編程并行接口8255實驗 |
（6）8250通用串行通信實驗 |
|
（7）A/D轉換實驗 |
（8）D/A轉換實驗 |
|
（9）鍵盤顯示實驗☆ |
（10）16*16LED中文字幕實驗☆ |
|
（11）128*64點陣式LCD實驗☆ |
（12）直流電機驅動實驗☆ |
|
（13）步進電機驅動實驗☆ |
（14）開關繼電器實驗 |
|
（15）電子音樂實驗 |
（16）重新定義PCI設備的地址空間 |
|
（17）8251可編程通訊接口與PC機通訊 |
（18）8279鍵盤接口顯示實驗☆ |
|
（19）32位輸入輸出實驗☆ |
（20）32位存儲器實驗☆ |
|
（21）8/32位DMA實驗 |
（22）8位存儲器實驗☆ |
·EDA/CPLD/FPGA實驗部分
|
（1）A/D0809模數轉換器實驗； |
（2）D/A0832數模轉換器實驗； |
|
（3）步進電機控制實驗；☆ |
（4）16*16LED點陣顯示實驗；☆ |
|
（5）電子時鐘實驗； |
（6）數碼管靜態顯示實驗；☆ |
|
（7）4*4鍵盤擴展實驗；☆ |
（8）128*64LCD液晶顯示實驗；☆ |
|
（9）電子音樂演奏實驗； |
（10）RS232串口發送實驗（SEND）； |
|
（11）RS232串口接收實驗（RECEIVE）； |
（12）TLC549串行AD轉換實驗☆ |
|
（13）TLC5615串行D/A轉換實驗☆ |
產品結構簡介說明：
單片機系統由實驗臺和活動掛箱及擴展模塊組成。實驗臺美觀大方，尺寸可選；活動掛箱包括CPU掛箱、BUS總線掛箱。CPU掛箱上有CPU卡接口插座，可以分別插上51CPU卡，KeilCPU卡，96CPU卡，88CPU卡,PIC,AVR,MSP430,ARM等構成不同的仿真實驗開發系統；每個BUS總線掛箱最多可以插三個接口模塊,每個接口模塊有2~8個實驗。
