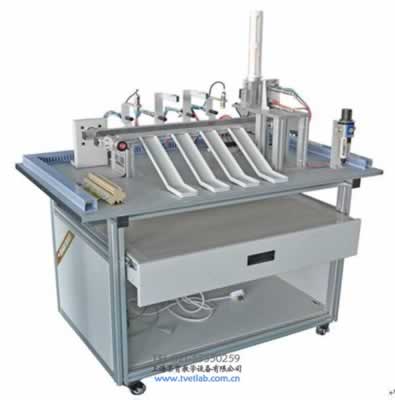

TRYCL-01材料分揀實訓臺
一、材料分揀實訓臺簡介
TRYCL-01材料分揀實訓臺是針對機電一體化教學的要求而研發的，它涵蓋了PLC、氣動控制、電機傳動、電磁鐵控制、位置控制、傳感器檢測等教學內容，是實際工業現場生產設備的微縮裝置。基于多種傳感器的檢測，實現對不同材質、不同顏色物體的分揀。裝置采用全開放式布局，可充分鍛煉操作者系統接線、機械安裝調試、軟件編程、獨立構建控制系統、反饋整定、故障檢測及檢修的能力。適合于自動化、電氣自動化、電氣工程等專業的《運動控制》、《氣壓系統》、《機電一體化技術》、《檢測與轉換技術》等課程開設實訓課。
二、材料分揀實訓臺特點
1.材料分揀裝置由底板、實訓臺（型材結構）、氣動部分、落料機構、物料傳送機構、料槽及電氣控制等六部分組成。氣動部分由電磁閥和氣缸組成，物料傳送部分由電機和同步傳送帶組成。
2.電氣控制由單相交流電機及減速器、電磁閥、氣缸、開關電源、光電傳感器、電容傳感器、電感傳感器、磁性傳感器等組成。PLC選用三菱FX1N-40MR（16路繼電器輸出24路輸入）。
3.通過傳感器信號采集，PLC編程，對交流電機、電磁閥、進行較復雜的開關量控制、置控制、時序邏輯控制，實現對傳送帶上的物料進行定位、辨識、分類。
注：靜音氣泵（用戶自行采購），也可由本企業代為采購
三、材料分揀實訓臺技術參數
1.輸入電源：單相三線~220V±10%50Hz
2.氣源：0.2Mpa~0.55Mpa
3.工作環境：溫度-10℃~+40℃相對濕度≤85%（25℃）海拔<4000m
4.裝置容量：<0.5KW
5.實訓臺外形尺寸：1000mmX640mmX1200mm
四、材料分揀實訓臺組成
1.實訓臺結構有型材底板結構、鋁合金型材實訓臺組成
2.氣動部分由調壓過濾閥、電磁閥、調速閥、氣缸及磁性開關組成，
3.物料傳送部分由單相交流電機及減速器和同步帶組成
4.傳感器有光電傳感器、電容傳感器、電感傳感器、磁性傳感器等組成
五、材料分揀實訓臺實訓項目
|
1.單相交流電機正反轉控制 |
7.分揀出黑色與白色塊 |
|
2.物料分揀系統的調試 |
8.分揀出紅色與白色塊 |
|
3.氣動控制技術應用 |
9.分揀鋁質工件到任一料槽 |
|
4.傳感器技術應用 |
10.分揀金屬工件到任一料槽 |
|
5.電磁鐵技術應用 |
11.分揀非金屬工件到任一料槽 |
|
6.分揀出金屬與非金屬 |

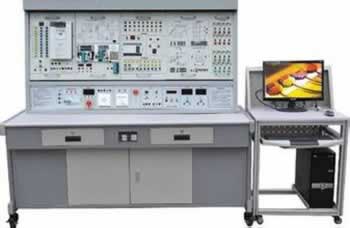

TRYG-01工業自動化綜合實訓考核裝置
一、工業自動化綜合實訓考核裝置功能簡介：
TRYG-01工業自動化綜合實訓考核裝置是集單片機、可編程控制器(PLC)、變頻調速器于一體的工業自動控制理論的理想教學實訓考核設備。
單片機：采用目前廣為流行的51系列單片機，并配有51仿真器及編程器，實訓系統采用掛箱結構和多功能實訓考核系統。因此實訓設備不僅僅局限于實訓，同時可以進行單片機的程序開發和單片機的考核，還提供多種參考實訓程序，是目前較為全面的單片機實訓考核系統。
可編程控制器(PLC)：采用目前較為流行的日本三菱FX1N主機，實訓程序采用掛箱結構，主機所有I/O口通過接線端子輸出，與各實訓掛箱的連接極為方便，所有連接均采用接插件形式，插撥方便、接觸可靠、連線快捷，可以反復使用。實訓考核裝置提供典型的工控實訓程序，通過實訓實訓程序可以了解和掌握PLC的原理及工作過程，為參加工作打下堅實基礎。
變頻器：采用日本三菱FR-A4540-1.5K主機，主機所有接口通過接線端子輸出，使學生通過實訓極易掌握變頻器的原理和運用，是目前較為理想的變頻調速實訓考核裝置。
二、工業自動化綜合實訓考核裝置技術參數：
1、實訓臺：外形尺寸：1500mm×700mm×760mm
1、實訓屏尺寸：1500mm×800mm
3、輸入電壓：AC380V
4、輸出電壓：AC380VAC220VDC24VDC5V
5、具有三相漏電保護：
6、具有緊急停止開關：
7、PLC主機型號：三菱FX1N-40MR
8、變頻器主機型號：三菱FR-A4540-1.5K
9、51仿真器、編程器型號：BF51
