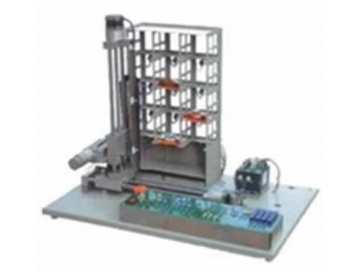

TRYCK-01立體停車庫實訓裝置

一、立體停車庫實訓裝置簡介：

TRYCK-01立體停車庫實訓裝置可供學生完成直流電機控制、步進電機控制、PLC指令訓練、位控訓練、傳感器檢測技術等方面的實訓實習、課程設計的使用。

立體停車庫實訓裝置基本功能：

（1）將貨物送到指定位置（由操作員指定的位置）

（2）自動將貨物送到某一位置（由PLC判定位置）

（3）將某一倉庫的貨物取出（由操作員指定位置）

（4）自動取出某一倉庫的貨物（由PLC判定位置）

（5）能夠實現低速啟動—變速運行—低速停車的功能

二、立體停車庫實訓裝置特點

1、實訓裝置由立體倉庫主體、接口電路所組成。立體倉庫主體由底盤、四層十二倉位庫體、傳動機械及電氣控制等四部分組成。

2、教學模型的傳動機械部分采用滾珠絲杠、滑軌、普通絲杠等機械元件組成，采用步進電機、直流電機作為拖動元件。

3、教學模型倉庫庫體由四層十二個倉位組成，由PLC編程實現X、Y、Z軸位置控制，可完成倉庫車模的自動或手動存取。

1）采用可編程邏輯器件，實現X、Y、Z軸的限位保護、互鎖保護，確保了學生在誤操作時不損壞系統硬件。

2）開放式接口設計，適宜技能實訓使用。

3）通過傳感器信號采集，PLC編程，實現對步進電機及直流電機進行復雜的位置控制、時序邏輯控制及上位機監控等功能。

4）采用滾珠絲杠、直線導軌、普通絲杠作為傳動裝置。

5)輸入電壓：AC200V-240V（帶保護地三芯插座）、耗電量<250W。

橫軸位移Lh＝290mm

縱軸位移Lv＝290mm

重復精度：0.1mm

4、外形尺寸：600×450×600mm(L×W×H)

三、立體停車庫實訓裝置實訓項目:

1．PLC基本指令訓練

2．PLC高級指令訓練

3．定位及調速控制訓練

4．倉庫管理訓練

5．上位機管理軟件訓練
