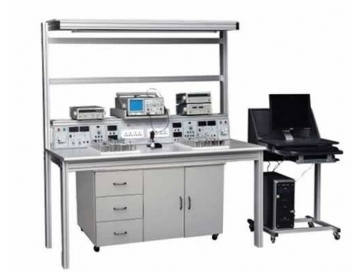

TRYGY-01E電子工藝實訓考核臺,電子工藝技術教學設備

一、電子工藝實訓考核臺功能簡介：

TRYGY-01E電子工藝實訓考核臺適合職業院校的電子電器應用與維修、電子與信息技術、電子技術應用等專業《電工基礎》、《電路基礎》、《電路》、《電子技術基礎》、《電子電路基礎》和《電子電路》等課程和非電類專業的《電工電子技術》中模擬與數字電路模塊的教學與實驗實訓，還可以滿足電子實訓；電子元件識別與檢測、電路板焊接、電子產品裝配、電子產品調試、PCB板圖的設計等實訓項目。

電子工藝實訓考核臺,電子工藝技術教學設備

電子工藝實訓考核臺,電子工藝技術教學設備,電工電子技術實訓裝置

二、電子工藝實訓考核臺技術指標：

1.工作電源：兩相三線AC220V±10%50Hz

2.溫度：－10～40℃；環境濕度：≤90%（25℃）

3.外形尺寸：長×寬×高=1600×850×1800mm

4.整機功耗：≤1.5KW

5.安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

三、電子工藝實訓考核臺功能特點

電子工藝實訓考核臺大體構成上分：鋁合金活動框架、電源臺、實驗元件盒。

電源臺：由兩路相互獨立、對稱的實驗電源和儀表組組成，可同時滿足2人在同一實驗臺上完成不同的實驗內容方便實訓考核，裝置采用單相電源供電，并配有帶漏電保護的空氣開關，熔斷器以確保使用安全。

實驗電源每路配置：一組可調的直流電源0~24V/2A，并帶有過載、短路軟保護功能，軟保護的值還可進行調節；一組3~24V交流電源，七檔可調；一組±5V、±12V直流穩壓電源；一只精密數字電壓表（DC30V），一只精密數字電流表（DC2000mA）；以及8路單相電源插座，可以方便設備、儀表的擴展時使用。

實訓臺配置的實驗元件盒，實驗桌中央配有通用電路板，電路板注塑而成，表面布有九孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路，元件盒盒體透明，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。元器件放置在實驗桌下邊左右柜內，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。

四、電子工藝實訓考核臺配置

序號	產品名稱	型號規格	數量	單位	備注
1	電子工藝實訓桌	16008501800mm	1	張	鋁合金框架
2	電子工藝電源臺	1515230230mm	1	臺	鐵質
3	函數發生器0.1HZ~2MHZ （正弦波、三角波、方波）	CA1634	1	臺
4	電工電子創新模塊		1	套
5	實驗連接線		1	套
6	電腦小推車		1	臺
7	航空插連接線		1	條	4米
8	日光燈座（連燈）		1	套
9	雙蹤示波器	CA620	1	臺
10	數字毫伏表	2171D	1	臺
11	數字頻率計	F1000	1	臺
12	編程器		1	臺

配套工具

序號	名稱	型號/規格	單位	數量
1	烙鐵（帶架）	35W	套	1
2	剝線鉗	鴻義	把	1
3	斜口鉗	6寸	把	1
4	尖嘴鉗	6寸	把	1
5	十字螺絲刀	新發	把	1
6	一字螺絲刀	新發	把	1
7	一字螺絲刀（小）	得力	把	1
8	十字螺絲刀（小）	得力	把
9	美工刀		把	1

電工電子創新模塊清單：

元件名稱	型號	數量	備注
電阻	0.5Ω	1	1/2W
電阻	1Ω	1	1/2W
電阻	5.1Ω	2	1/2W
電阻	51Ω	1	1/2W
電阻	100Ω	3	1/4W
電阻	150Ω	1	1/4W
電阻	200Ω	1	1/4W
電阻	300Ω	2	1/4W
電阻	330Ω	2	1/4W
電阻	430Ω	1	1/4W
電阻	470Ω	1	1/4W
電阻	510Ω	2	1/4W
電阻	680Ω	2	1/4W
電阻	820Ω	2	1/4W
電阻	1K	3	1/4W
電阻	1.5K	1	1/4W
電阻	2K	2	1/4W
電阻	2.4K	2	1/4W
電阻	2.7K	1	1/4W
電阻	3.3K	3	1/4W
電阻	3.9K	1	1/4W
電阻	4.7K	1	1/4W
電阻	5.1K	1	1/4W
電阻	6.8K	2	1/4W
電阻	10K	4	1/4W
電阻	13K	1	1/4W
電阻	20K	2	1/4W
電阻	39K	2	1/4W
電阻	51K	1	1/4W
電阻	100K	2	1/4W
電阻	200K	1	1/4W
電阻	1M	1	1/4W
電阻	10M	1	1/4W
電位器	470Ω	1	1/2W
電位器	1K	2	1/2W
電位器	4.7K	1	1/2W
電位器	10K	1	1/2W
電位器	22K	1	1/2W
電位器	100K	1	1/2W
電位器	470K	2	1/2W
電解電容	1UF	1	16V
電解電容	10UF	3	16V
電解電容	47UF	3	16V
電解電容	220UF	1	35V
電解電容	470UF	1	35V
瓷片電容	300P	1	63V
瓷片電容	1000P	2	63V
瓷片電容	0.01UF	3	63V
瓷片電容	0.1UF	1	63V
瓷片電容	0.47UF	1	63V
瓷片電容	2UF	1	250V
音頻輸入變壓器		1
音頻輸出變壓器		1
變壓器	220/6V.6V.24V	1	8W
電感	8Ω	1
電感	390UH	1
電感(鎮流器)	8W	1
二極管	4007	4
二極管	2AP9	1
發光二極管		2
穩壓二極管	2CW54	1
穩壓二極管	2CW76	1
晶振	10M	1
場效應管	3DJ6	1
單結管	BT33	1
晶閘管	KP1	2
三極管	3DG6	2
三極管	3DG12	1
三極管	3AX31	2
三極管	3DA1	1
三端穩壓	7805	1
指示燈(信號燈)	6V0.1A	1
開關		4
喇叭	8Ω/0.2W	1
繼電器	6V	1
音樂集成	4V	1
電平開關和邏輯電平指示		1
燈泡	220V/15W	12	自備
燈座		12
條形磁鐵		1
原副線圈		1
直流電表	5MA	1
直流電表	10MA	1
直流電表	50MA	3
直流電表	200MA	1
直流電表	1V	1
直流電表	15V	1
直流電表	±100UA	1
交流電表	500MA	3
日光燈管	8W	1
日光燈座		2
起動器		1
集成座	14腳	2
集成座	16腳	1
集成運放	UA741	2
定時器	NE555	1
TTL與非門	74LS00	1
TTL非門	74LS04	1
TTL與門	74LS08	1
TTL與非門	74LS20	1
TTL或門	74LS32	1
譯碼器	74LS42	1
TTL觸發器	74LS74	1
七段譯碼器	74LS247	1
全加器	74LS283	1
CMOS或非門	CD4002	1
共陽數碼器	546R	1
交流接觸器	CJ10﹣10A380V	5
按鈕﹣紅	LA19﹣11	2
按鈕﹣綠	LA19﹣11	4
三相閘刀	HK8﹣16/3	1
熱繼電器	JRO﹣20/3	2
時間繼電器	JS7﹣2A380V	2
電動機	△接380V
