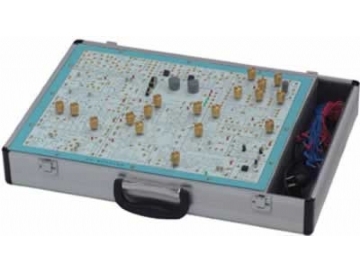

TRY-TS01高頻電路綜合實驗箱

產品簡介：

TRY-TS01高頻電路綜合實驗箱將所有高頻電路和模擬電路實驗模塊、電源、信號源、電壓源、電位器組等合并在一塊線路板上,結構緊湊合理,使用方便,可完成高頻電路和模擬電路課程中規定的各種實驗。

該實驗箱工藝精良美觀,正面淺色烤漆,印有原理圖及符號,反面為印制導線,并焊有相應元器件,連接部分采用鍍金孔,設有測試點,直觀可靠,維修方便。

一、高頻電路綜合實驗箱技術性能

△電源:

輸入：AC220V±l0%

輸出：DC±5V,-8V,±12V,最大輸出電流均為200mA

△信號源：（函數發生器)

輸出波形：

方波、三角波、正弦波

頻率范圍：

分四檔2HZ～20HZ、20HZ～200HZ、200HZ～2KHZ,2KHZ～20KHZ

幅值：正弦波Vp－p：0～14V(l4V為峰、一峰值,且正負對稱)

方波Vp－p：0～24V(24V為峰一峰值,且正負對稱)

三角波Vp－p：0～24V(24V為峰一峰值,且正負對稱)

二、高頻電路綜合實驗箱實驗項目

可完成高頻電路實驗：

可完成模擬電路實驗：
