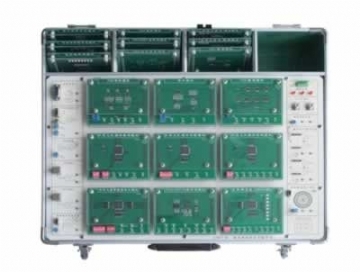

以下實驗?zāi)夸洠訲RY8641型說明書前言

撥碼器開關設置一覽表

第一部分基礎實驗

實驗1555自激多諧振蕩器實驗

實驗2模擬信號源實驗

實驗3CPLD可編程邏輯器件實驗

實驗4接收濾波放大器實驗

實驗5計算機串口實驗

實驗6數字光纖通信實驗

第二部分原理實驗

實驗1基帶信號的常見碼型變換實驗

實驗2抽樣定理及其應用實驗

實驗3PCM編譯碼系統實驗

實驗4ADPCM編譯碼系統實驗

實驗5CVSD編譯碼系統實驗

實驗6FSK（ASK）調制解調實驗

實驗7相位鍵控PSK（DPSK）調制解調實驗

實驗8數字同步技術實驗

實驗9眼圖觀察測量實驗

實驗10線路成形與頻分復用

實驗11時分復用與解復用

實驗12碼分復用與解復用

實驗13波分復用與解復用（需另配光端機）

實驗14數字頻率合成實驗

實驗15AMI/HDB3編譯碼實驗

實驗16卷積編譯碼及糾錯能力驗證實驗

實驗17漢明碼編譯碼及糾錯能力驗證實驗

實驗18漢明、交織碼編譯碼及糾錯能力驗證實驗

實驗19循環碼編譯碼及糾錯能力驗證實驗

實驗20信道仿真與信道均衡實驗

實驗21現代調制技術實驗之一（FSK調制解調）

實驗22現代調制技術實驗之二（BPSK調制解調）

實驗23現代調制技術實驗之三（QPSK調制解調）

實驗24現代調制技術實驗之四（OQPSK調制解調）

實驗25現代調制技術實驗之五（MSK調制解調）

實驗26現代調制技術實驗之六（直接序列擴頻DS編解碼）

實驗27現代調制技術實驗之七（AM調制）

實驗28現代調制技術實驗之八（DSB調制）

實驗29現代調制技術實驗之九（SSB調制）

實驗30虛擬頻譜儀虛擬誤碼儀實驗

第三部分綜合實驗

實驗1信源、PCM、HDB3傳輸系統實驗

實驗2信源、PCM、漢明碼傳輸系統實驗

實驗3信源、PCM、漢明、交織碼傳輸系統實驗

實驗4信源、CVSD、漢明碼傳輸系統實驗

實驗5信源、CVSD、漢明、交織碼傳輸系統實驗

實驗6信源、時分復接/解復接系統實驗

實驗7信源、碼分復接/解復接系統實驗

實驗8信源、CVSD、DPSK傳輸系統實驗

實驗9通信信道誤碼測試實驗

第四部分開發實驗

實驗1M序列產生實驗

實驗2PCM時序控制與PCM數據采集實驗

實驗3CMI編譯碼實現實驗

實驗4絕對/相對碼轉換實驗

實驗5FSK系統建模與設計（VHDL）實驗

實驗6信道編譯碼開發實驗

實驗7PC機數據、PSK傳輸系統實驗

實驗8PC機數據、FSK傳輸系統實驗

實驗9碼型變換、基帶編碼開發實驗

五.實驗箱特色

1.與國內主流《通信原理》教材配套，符合教學大綱要求。由理工大學實驗中心一線教師設計，滿足實驗教學需要。

2.全模塊化設計，結構合理、擴展性強，模塊配置靈活，滿足不同層次各類學校的教學要求。

3.自帶模擬同步信號源，使用普通示波器，觀測波形穩定；設備完全自主研發、生產，售后服務保障；軟件部分可免費升級。

4.既有全部用硬件電路設計完成的模塊，也有采用軟、硬件相結合的系統實現的模塊；既可進行傳統的原理實驗及驗證型實驗，也可進行開放性及研究型實驗。

5.實驗箱采用分立元件、中大規模集成電路、DSP、CPLD等多種電路實現，并采用表面貼裝工藝，使學生得到全面的實踐鍛煉。

6.各模塊獨立，接口總線公開，并提供各種電源，便于學生自行設計模塊、二次開發和進行系統實驗。

7.結構合理，性能穩定，各測試點標識清楚，鉚孔接線可鎖定，保證連接可靠。

8.各模塊用有機玻璃覆蓋，既美觀大方又能起到防靜電等保護作用。

教學配置：

符錄：二次開發例程（舉例）

PCM編譯碼模塊接口設計

（一）設計目的：

1.PCM編譯碼時鐘：編碼時鐘、幀脈沖、線路時鐘設計

2.線路時鐘和信道數的關系

3.頻率特性測試

（二）設計原理

PCM編譯碼是信源編碼中最常用的一種，常用的集成芯片有TP3054（表貼）和TP3067（直插）等，芯片正常工作需要三種時鐘：編譯碼時鐘、幀脈沖、線路時鐘。其中編譯碼時鐘和幀脈沖頻率是固定的分別為：2048KHZ和8KHZ，而線路時鐘是可變的可以從64KHZ到2048KHZ。線路時鐘的不同對應線路上復用信道路數的改變，線路時鐘從64KHZ開始以64KHZ的倍率增加，對應的信道路數從“1”到“32“個信道（線路時鐘為2048時，線路信道數為32，此為標準的基群即E1）。

（三）設計步驟

1.從網上下載TP3054數據手冊，熟悉并理解TP3054的時序關系；

2.熟悉在Quartus環境下用VHLD語言或圖形輸入法編制PCM時序產生軟件；

3.下載并驗證時序是否正確（CPLD程序下載到“時鐘與基帶數據發生模塊”中，用示波器觀測“PCM編譯碼模塊”的34TP01和34TP02波形）；

4.34P01加模擬信號；短接34P02和34P03；用示波器測34P04，觀測譯碼輸出和加入的模擬信號是否相同；

5.改變CPLD中的線路時鐘，觀測34P02信道數（8位PCM數據占一幀或125us的幾分之幾）；

6.用函數信號作PCM模擬輸入信號，改變輸入信號頻率用示波器觀測34P04輸出波形，測出PCM編譯碼芯片的頻響；（思考：如果輸入一個2KHZ的方波，34P04輸出什么波形？）

（三）教師參考

1.原程序（略）

2.學生主要問題：學生沒有注意到幀脈沖的寬度應是線路時鐘的一個周期，線路時鐘改變時幀脈沖寬度同樣要變；

PCM數據和HDB3線路編譯碼接口設計

（一）設計目的：

1.兩個芯片間數據收發的時序設計；

2.HDB3編譯碼的原理

3.HDB3編碼輸出和譯碼輸出的數據延時；

（二）設計原理

HDB3編譯碼是線路編碼的一種，主要用于在同軸電纜上傳輸，編碼的目的是便于線路傳輸和收端時鐘提起。HDB3編碼原理略

HDB3編碼時由于要檢測4個連零的出現，譯碼時要檢測極性反轉點或破壞點，所以HDB3編譯碼時會各出現4個時鐘周期的延時。

在PCM芯片和HDB3芯片構成系統時，要考慮到HDB3的編譯碼延時，因?yàn)镠DB3編譯碼正好延時8個時鐘周期，這就相當于HDB3譯碼輸出的PCM信號比輸入HDB3的PCM信號延時1個時隙，由此PCM譯碼時序要作相應改變。

（三）設計步驟

1.從網上下載TP3054和CD22103數據手冊，熟悉并理解TP3054和CD22103的時序關系；

2.熟悉在Quartus環境下用VHLD語言或圖形輸入法編制PCM編譯碼和HDB3編譯碼時序產生軟件，PCM線路時鐘和HDB3的編譯碼時鐘為64KHZ；

3.下載并驗證時序是否正確（CPLD程序下載到“時鐘與基帶數據發生模塊”中，用示波器觀測“PCM編譯碼模塊”的34TP01和34TP02波形和“HDB3編譯碼模塊的20TP01，20TP02，20TP03，20TP04的波形）；

4.34P01加模擬信號；連接34P02到20P01；20P02到34P03；用示波器測34P04，觀測譯碼輸出和加入的模擬信號是否相同；

5.改變CPLD中的PCM線路時鐘和HDB3的編譯碼時鐘（如128KHZ或256KHZ），觀測34P04波形是否正確；

（四）教師參考

1.原程序（略）

2.學生主要問題：

a)、學生考慮不到數據收發時鐘沿的問題，上升沿發送下降沿接收（或相反）；

b)、整個系統中PCM譯碼數據延時應是8的整數倍；

c）、PCM譯碼數據延時幾個時隙，PCM譯碼的幀脈沖相對編碼幀脈沖同樣要延時幾個時隙；
