自動接線式EDA實驗儀
- 型號：TRY-E802
- 品牌：上海榮育
- 所在地：上海
- 供貨總量：大量供貨
- 發貨期限：商定
- 價格：詢價元
- 電話：021-63811399 / 021-53550259
首頁 / 產品中心 / 電工、電子、電氣系列 / 電工單片機微機通信實驗箱 / 內容
- 產品詳情

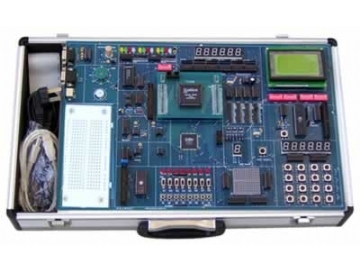

TRY-E802自動接線式EDA實驗儀
一、自動接線式EDA實驗儀簡介：
TRY-E802自動接線式EDA實驗儀是一種多功能、高配置、高品質、具有自動接線功能的EDA教學與開發設備。實驗箱在提供的實驗示例中都可采用自動接線方式完成實驗,適用于高等院校的EDA教學、課程設計和畢業設計。
二、自動接線式EDA實驗儀特點
1．無連線操作方式，系統的實驗電路結構是可控的，采用“多任務重配置”設計方案。即可通過模式選擇鍵MODESELECT，使之自動改變連接方式以適應不同的實驗需要，使學生從傳統的硬件連線搭試方式轉到軟件設計、仿真調試電路系統的實驗方式，使傳統硬件設計方式用EDA技術實現。
2．對于不同的目標芯片可配不同的適配座。可用的目標芯片包括Altera、Lattice、Xilinx等著名FPGA/CPLD廠商幾乎所有CPLD、FPGA等EDA器件。
3．混合電壓系統，具備對5V、3.3V、2.5V、1.8V不同核芯電壓的CPLD/FPGA器件進行在線編程下載和配置。
4．實驗系統配置標準規范：擁有豐富的外圍硬件接口資源，同時，還配置了標準的擴展接口，可以完成各類常規和典型的EDA相關實驗。
(5)系統配有單片機管理系統和128*64LCD,實時提供相關信息。用戶可根據需要對管理信息修改。
三、自動接線式EDA實驗儀硬件配置：
|
1.主板可與多種下載板相適配 |
2.6位動態掃描顯示電路 |
|
3.6位靜態鎖存顯示電路 |
4.12位發光二極管顯示電路 |
|
5.8位二檔開關及其電平指示電路 |
6.8位按鍵開關電路 |
|
7.一個16*16的點陣顯示 |
8.一個12864C的液晶顯示 |
|
9.一個串行A/D轉換器TLC549 |
10.一個串行D/A轉換器TLC5620 |
|
11.A/D轉換器ADC0809 |
12.D/A轉換器DAC0832 |
|
13.時鐘信號源：24MHZ、12MHZ、6MHZ、4M、1M、500KHZ、8KHZ、4KHZ、1KHZ、128HZ、64HZ、8HZ、4HZ |
14.MCS-51單片機總線接口電路（AT89S52） |
|
15.40芯I/O擴展接口 |
16.一個5V揚聲器 |
|
17.一個四相步進電機 |
18.一個5V直流電機 |
|
19.0~5V電位器 |
20.一個4*4小鍵盤 |
|
21.配有32K存貯器27C256 |
22.一個串行總線存儲器93C46 |
|
23.PS/2鍵盤接口 |
24.VGA視頻接口 |
|
25.RS232串行通信接口; |
主要實驗課題
<一>基本實驗：
|
1.七人表決器 |
2.四位加法器 |
|
3.BCD碼加法器 |
4.格雷碼變換器 |
|
5.四位并行乘法器 |
6.D觸發器和JK觸發器 |
|
7.74LS160功能模塊計數器 |
8.可控脈沖發生器 |
|
9..英語字母顯示實驗 |
10.序列檢測器 |
|
11.可變模16位加法計數器 |
12.正負脈沖數控調制發生器 |
<二>模塊實驗：
|
1.A/D0809模數轉換器實驗 |
2.D/A0832數模轉換器實驗 |
|
3.步進電機控制實驗 |
4.LED點陣實驗 |
|
5.LCD液晶顯示 |
6.鍵盤擴展實驗 |
|
7.時鐘顯示實驗 |
8.靜態數碼管顯示電路 |
|
9.串行D/A轉換器TLC5620實驗 |
10.串行A/D轉換器TLC549實驗 |
|
11.VGA彩條信號發生器 |
12.電子音樂實驗電路 |
|
13，RS232串行通訊實驗 |
14，PS/2鍵盤實驗 |
|
15，單片機總線接口實驗 |
>>>更多的“電工單片機微機通信實驗箱”產品信息
- 上一個產品：TRY-E801EDA實驗開發系統
- 下一個產品：TRY-860X移動通信實驗系統
