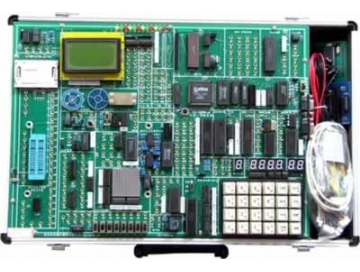

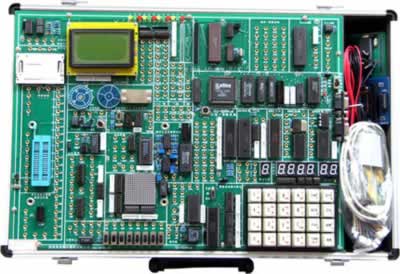

TRY-598KB單片機微機三合一實驗開發系統

一、單片機微機三合一實驗開發系統簡介

TRY-598KB單片機微機三合一實驗開發系統是《MCS-51/96單片機原理與接口》、《十六位微機原理與接口》、《單片機控制技術》、《自動化控制》等課程教學的最佳配套實驗設備。單片機微機三合一實驗開發系統在TRY-598K基礎上把仿真器改為外置，主板以《TRY-51/96/88系列單片機·微機實驗指導書》實驗為主，增加地址總線、數據總線、控制總線引出，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境，也是科研、開發工作者的得力助手。

二、單片機微機三合一實驗開發系統組成：

·硬件：

（1）開發系統組成：單片機仿真器，89S52CPU卡，80C196CPU卡，8088CPU，系統控制芯片（1032），64K程序存儲器（w27c512），64K數據存儲器（61256x2），開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路，配有串口或USB通信方式，出廠配置為串口。

（2）輸入/輸出：128*64LCD圖文電路（或字符式1602LCD），單脈沖發生器，8MH時鐘分頻，8位開關邏輯電平輸入/輸出電路，16*16LED點陣電路，音頻功放，0～5V可調模擬量，ISP在線下載接口，打印口，用戶串行接口。

（3）常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8259、8237、8253、8250、8251、8255、等；

（4）控制對象：喇叭、溫度、IC卡讀寫、小型直流電機、步進電機、壓力傳感器、繼電器等；

（5）可選配邏輯分析儀；

·軟件：

系統配置2000/xp等操作平臺的單片機·微機仿真調試軟件，支持匯編、C51語言編譯、調試；單片機在線下載軟件等。

·電源：

系統內置高性能直流穩壓電源。

·機箱：

系統配置輕便鋁合金箱子作為實驗儀機箱。

三、單片機微機三合一實驗開發系統主要特點

（1）系統自動識別CPU：598KB是集51、96、8088三大系列CPU于一體的三合一實驗系統，內置51/96單片機仿真器和8088實驗系統。該系統以8088實驗系統作為基板，自成一體，可單獨作為8086微機原理和接口實驗使用，也可分別疊插51或96CPU卡，構成51/96單片機實驗開發系統，結構緊湊，資源充分共享，無總線開關切換，自動識別CPU的類型。

（2）仿真器外置：SYL-208型51/96通用單片機仿真器外置，這樣仿真器可單獨使用。64K數據空間、64K程序空間全部開放，不占用CPU資源，采用雙CPU模式，仿真CPU和實驗CPU獨立運行，軟件提供單步、斷點、暫停、全速運行等調試功能。也可選用Keil51_CPU卡仿真51單片機實驗系統。

（3）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤,開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。

（4）二次開發：系統將地址總線、數據總線、控制總線全部引出，主機板留有擴展單元，通過單片機仿真器調試用戶系統。

（5）在線下載：在線編程自動識別,無需開關切換，不需編程器，可直接燒錄AT89S5X單片機。

（6）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成實驗。

（7）可選配邏輯分析儀

四、單片機微機三合一實驗開發系統實驗項目

（一）51單片機實驗

軟件實驗

硬件實驗

（二）96單片機實驗

軟件實驗

硬件實驗

（三）8086微機實驗

軟件實驗：

硬件實驗：
