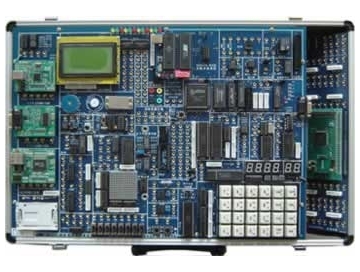

TRY-52EH單片機EDA綜合開發實驗儀

單片機EDA綜合開發實驗儀簡介：

TRY-52EH單片機EDA綜合開發實驗儀是《MCS-51單片機原理與接口》《單片機控制技術》《自動化控制》《EDA》等課程教學的最佳配套實驗設備，在傳統實驗項目的基礎上增加了新型實用接口（如紅外線收發、多種總線開發、網絡通信等），可選配邏輯分析儀，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境，也是科研、開發工作者的得力助手。

一、單片機EDA綜合開發實驗儀系統組成：

·硬件：

（1）單片機系統擴展：單片機仿真接口（仿真器外接），用戶CPU（AT89S52），64K程序存儲器，64K數據存儲器，開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路，配有串口或USB通信方式，出廠配置為串口。

（2）輸入/輸出：128*64LCD圖文電路（或字符式1602LCD），16*16LED點陣電路，開關邏輯電平輸入/輸出電路，8MHZ時鐘與分頻，單脈沖發生器，ISP在線下載接口，PWM電路、射極跟隨器。

（3）常用接口芯片：8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、RS232/485、看門狗MAX813L等；

（4）控制對象：小型直流電機、步進電機、溫度、壓力、繼電器、電子音響喇叭、IC卡讀寫等；

（5）新型實用接口電路：數字溫度18B20、串行DA（TL5615）、串行AD（TL549）、I2C日歷鐘（PCF8563）、紅外線遙控收發、USB2.0總線接口isp1581、CAN總線控制器SJA1000、CAN總線收發器TJA1050T、網絡芯片RTL8019AS等。

（6）可選配邏輯分析儀；

(7)選配上本公司的無線下載模塊就能實驗無線下載調試,還可進行無線實驗,藍牙實驗

·軟件：

系統配置Win98/2000/xp等操作平臺的單片機仿真調試軟件，支持匯編、C51語言編譯、調試；單片機在線下載軟件等。

·電源：

系統內置高性能直流穩壓電源。

·機箱：

系統配置輕便鋁合金箱子作為實驗儀機箱。

二、單片機EDA綜合開發實驗儀系統主要特點

（1）仿真器外接：仿真器和實驗系統分開，實驗系統只留仿真器接口，仿真器可單獨使用。仿真器外接，可選配TRY-208、Keil-c仿真器K51U或其它型號仿真器，仿真器特性詳見TRY-208/K51U產品介紹。

（2）仿真能力強：用戶CPU資源全部開放，選配POD89C52仿真頭可仿真總線或IO口(P0,P1,P2,P3)。

（3）支持EDA開發：通過選配EDA擴展卡，實現EDA和單片機兩合一，可分別控制實驗電路。

（4）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤,開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。

（5）二次開發：主機板留有系統總線接口，通過單片機仿真器調試用戶系統。

（6）在線下載：在線編程自動識別,無需開關切換，不需編程器，可直接燒錄AT89S5X單片機。

（7）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，實驗系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成實驗。

三、單片機EDA綜合開發實驗儀實驗項目

(一)軟件實驗

(二)硬件實驗

說明：實驗項目打“☆”號為選配擴展卡實驗。
