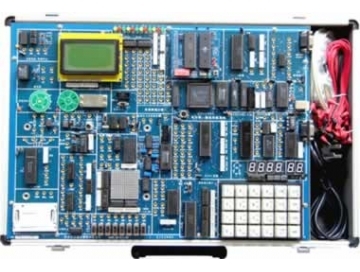

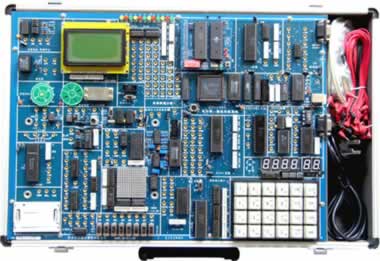

TRY-5286K單片機微機開發實驗箱

單片機微機開發實驗箱功能介紹

TRY-5286K單片機微機開發實驗箱是《MCS-51單片機原理與接口》、《單片機控制技術》、《十六位微機原理與接口》、《自動化控制》等課程教學的最佳配套實驗設備，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境，也是科研、開發工作者的得力助手。

一、單片機微機開發實驗箱系統組成：

·硬件：

（1）仿真器與單片機微機系統擴展：Keil_CPU卡，8088CPU，64K程序存儲器，64K數據存儲器，開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路，配有串口或USB通信方式，出廠配置為串口。

（2）輸入/輸出：128*64LCD圖文電路（或字符式1602LCD），16*16LED點陣電路，開關邏輯電平輸入/輸出，8MHZ時鐘與分頻，單脈沖發生器，ISP在線下載接口。

（3）常用接口芯片：8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、8237、8259、RS232/485、74LS138等；

（4）控制對象：小型直流電機、步進電機、溫度、壓力、繼電器、電子音響喇叭、IC卡讀寫等；

（5）可選配邏輯分析儀；

·軟件：

實驗系統配置Win98/2000/xp等操作平臺的單片機（直接用Keil__C51軟件）、微機仿真調試軟件，支持匯編、C51、C語言編譯、調試；單片機在線下載軟件等。

·電源：

實驗系統內置高性能直流穩壓電源。`

·機箱：

實驗系統配置輕便鋁合金箱子作為實驗儀機箱。

二、單片機微機開發實驗箱主要特點

（1）系統自動識別CPU：5286K是集51、8088二大系列CPU于一體的二合一實驗系統，內置8088實驗系統。該系統以8088實驗系統作為基板，自成一體，可單獨作為8086微機原理和接口實驗使用，也可疊插Keil_CPU卡，構成51單片機實驗開發系統，結構緊湊，資源充分共享，無總線開關切換，自動識別CPU的類型。

（2）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤,開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。

（3）二次開發：主機板留有系統總線接口，通過單片機仿真器調試用戶系統。

（4）在線下載：不需編程器，可直接燒錄AT89S5X單片機。

（5）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和運行的操作；二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成實驗。

三、單片機微機開發實驗箱實驗項目

51實驗部份

軟件實驗

硬件實驗

88實驗部份

軟件實驗：

硬件實驗：
