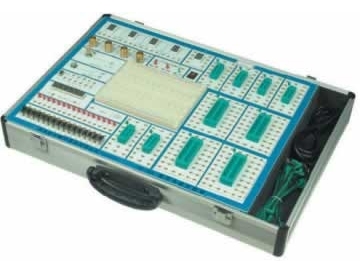

TRY-SD1數字電路實驗箱，數字電路實驗系統

數字電路實驗箱，數字電路實驗系統介紹：

TRY-SD1數字電路實驗箱，數字電路實驗系統可以完成高等院校“數字電路課程”的全部實驗，適用于高等院校及各類職業技術學校的電子技術類教學。

一、TRY-SD1數字電路實驗箱，數字電路實驗系統組成

1、電源：交流輸入：220V±10%、50Hz

直流輸出：±12V/0.3A、5V/2A

2、手動單脈沖電路2組：每組可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。

3、連續脈沖源：0～1MHz。

4、固定頻率脈沖源6路，輸出為TTL電平：1KHz、10KHz、100KHz、250KHz、500KHz、1MHz；

5、時序脈沖發生電路及啟停控制電路。可產生四路脈沖信號，脈沖周期與輸入的時鐘信號相同，四個脈沖之間依次相差1個輸入時鐘周期。

6、六位高精度數字頻率計，測量范圍：0-9.9999MHz，誤差<1Hz。

7、十六位邏輯電平輸入開關：可輸入低電平‘0’、高電平‘1’（為正邏輯）。

8、十六位邏輯電平指示燈：指示燈亮表示高電平‘1’，指示燈滅表示低電平‘0’。

9、數碼管顯示：四位由七段LED數碼管組成的BCD碼譯碼顯示電路，及1位七段LED數碼管。供數字鐘、日歷等實驗顯示用。

10、邏輯筆，紅色：高電平；綠色：低電平；橙色：高阻；

11、可變電位器4只，阻值分別1K，50K，100K，680K。

12、開放實驗區，用于擴展實驗、課程設計使用。

（1）提供40芯鎖緊插座4只，20芯鎖緊插座6只，可插8芯～40芯的種IC

（2）臺灣產面包板三塊，可接插電阻、電容、穩壓管、二極管、三極管等元器件。

二、數字電路實驗箱，數字電路實驗系統實驗項目

1、門電路的邏輯功能及測試實驗

2、組合邏輯電路（半加器、全加器及邏輯運算）實驗

3、觸發器實驗（一）R-S、D、JK

4、觸發器實驗（二）三態輸出觸發器、鎖存器

5、時序電路測試與研究

6、集成計數器及寄存器實驗

7、譯碼器和數據選擇器實驗

8、波形產生器及單穩態觸發器實驗

9、555時基電路實驗

可選做如下實驗

10、晶體管開關特性、限幅器與鉗位器實驗

11、TTL門電路參數測試實驗

12、CMOS門電路測試實驗

13、A/D、D/A轉換電路實驗

14、時序電路應用實驗

15、四路優先判決電路實驗

16、智力竟賽搶答器實驗

17、電子秒表實驗

18、3位半直流數字電壓表實驗

19、數字頻率計實驗

20、拔河游戲機實驗

21、隨機存儲器及其應用實驗

22、8路搶答器電路設計實驗

23、數字鐘電路的設計實驗

24、交通燈控制邏輯電路設計實驗

25、汽車尾燈控制電路

26、籃球競賽30S計時器
