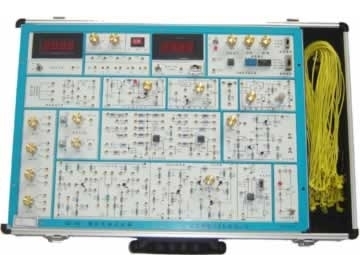

TRY-A1模擬電路實驗箱，模擬電路實驗平臺

一、模擬電路實驗箱，模擬電路實驗平臺介紹：

TRY-A1模擬電路實驗箱，模擬電路實驗平臺將所有實驗模塊分類集中分布于線路板上，由鎖緊式插孔將引線引出，每個實驗的電路的原理圖都絲印在實驗板表面,學生可按照各實驗項目原理圖自已搭建電路,利于培養學生的思維能力及動手能力，也增強了該實驗箱的適用性。TRY-A1模擬電路實驗箱，模擬電路實驗平臺以《高等工業學校電子技術基礎課程教學基本要求》中確定的教學實驗要求為基礎，包括了《模擬電子技術基礎》課程全部實驗內容，是專為各大專院校、中等專業學校和電大、職大等學生學習電子技術、電子線路等課程開發的型實驗設備。

TRY-A1有數字式頻率計和直流電壓表.

二、模擬電路實驗箱，模擬電路實驗平臺組成

①電源：輸入：AC220V±10%，50HZ

輸出：※DC：±5V～±12V可調，I≥0.2A

※DC：＋5V～＋27V可調，DCI≥0.2A

※DC：±12V，DCI≥0.2A

以上各路輸出均有過流保護，自動恢復功能

※ACV:7.5V×2；ACI≥0.15A

②直流電壓源：

雙路-0.5V～＋0.5V；－5V～＋5V兩檔連續可調。

③低頻信號源:2HZ-20KHZ0-10V(新增)

分別可輸出方波、三角波、正弦波三種波形

④數字式頻率計和直流電壓表

⑤分立元件電路

整流、濾波和穩壓電路；

單級放大電路；

兩級阻容耦容放大電路；

負反饋放大電路；

射極跟隨器；

差動放大電路；

互補對稱功放電路；

電位器組；

電阻、電容和二三極管、揚效應管、可控硅等組成。

⑥集成模擬電路

兩個獨立的運算放大器(741)；集成功放(LM386)

三、模擬電路實驗箱，模擬電路實驗平臺主要特點

該實驗箱的實驗板正面采用進口波紋漆為底,印有原理圖及符號，裝有相應元器件，增加了學生的感性認識,需要測量及觀察的部分裝有鎖緊式接插件，使用直觀、可靠，維修方便、簡捷,實驗電路采用單元電路方式設計，每個單元電路以基本電路為主,再連接不同的元件為該電路參數或通過不同的單元電路組合,完成不同的實驗要求。該箱由一體形鉛合金型材制成，色澤造型高雅氣派,箱體牢固可靠,不變形，重量輕,絕緣安全性能好,開關箱蓋方便可靠，外型美觀。

四、模擬電路實驗箱，模擬電路實驗平臺實驗項目

附加:面包板擴展區
