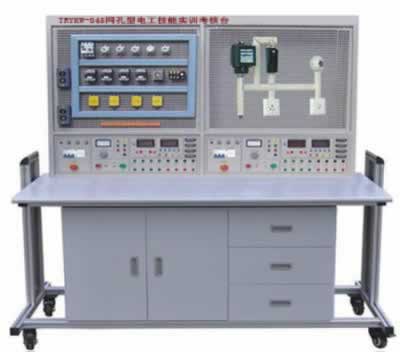

TRYKW-845網孔型電工技能實訓考核臺

一、網孔型電工技能實訓考核臺簡述：

TRYKW-845網孔型電工技能實訓考核臺主要由實訓桌和網孔板組成，學生通過實訓線路進行元器件的布局，安裝接線全部由學生自行完成，培養學生的動手能力和操作技能。網孔型電工技能實訓考核臺實訓項目可自行確定，選擇相應的元器件來完成實訓項目，也可作為電工考證設備使用。

1.電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷，可擴展功能或開發新實訓

2.實訓臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房、減少基建投資

3.設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠

4.實訓臺為雙人座，即可以兩個學生同時進行實訓，電源獨立互不干擾

5.網孔板為掛件式，采用1.5mm厚的鋼板，網孔板的尺寸為600mm×700mm,孔大小為5×10

6.配套的實訓連接導線采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹青銅彈片，接觸優良

三、網孔型電工技能實訓考核臺技術性能

1.輸入電壓：三相四線（或三相五線）～380V±10%50Hz

2.工作環境：環境溫度范圍為-10℃～+40℃相對濕度＜85%（25℃）海拔＜4000m

3.裝置容量：＜1.5kVA

4.外形尺寸：1574mm×805mm×1650mm

5.安全保護：設有電壓型漏電保護器和電流型漏電保護器（漏電保護動作電流IΔn≤30mA、分斷時間≤0.1s）、過壓保護、過流保護、過載保護等措施

四、網孔型電工技能實訓考核臺基本配置

實訓臺提供兩組線電壓380V和相電壓220V兩種電源，控制屏兩側提供有單、三相電源插座。

1.設有450V指針式交流電壓表1只，通過波段開關切換指示電源輸入的三相線電壓。

2.實訓臺設有兩組電源通過啟、停按鈕控制電源的輸出，并設有急停按鈕。電源輸出設有短路保護；實訓臺提供安全型插孔三相電源輸出兩組，單相電源輸出采用二插三孔式插座。

3.可調直流穩壓電源

每個工位提供一組0～30V/2A連續可調直流電源,帶有電源開關、三位半數字電壓表指示、三位半數字電流表指示，輸出有軟截止自動恢復保護功能；

4.實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方,桌子左右各設有一個抽屜（帶鎖）用于放置工具和元器件。

五、網孔型電工技能實訓考核臺實訓項目:

1.電力拖動實訓項目

(1)三相異步電動機直接啟動控制

(2)三相異步電動機接觸器點動控制線路

(3)三相異步電動機接觸器自鎖控制線路

(4)Y-Δ啟動手動/自動控制電路

(5)接觸器聯鎖的三相異步電動機正反轉控制線路

(6)按鈕聯鎖的三相異步電動機正反轉控制線路

(7)雙重聯鎖的三相異步電動機正反轉控制線路

(8)倒順開關控制的三相異步電動機正反轉控制線路

(9)三相異步電動機能耗制動電路

(10)三相異步電動機串電阻降壓啟動控制線路

(11)三相異步電動機的多地控制

(12)工作臺自動往返控制線路

(13)學生自行設計電路的安裝、接線與調試

2.儀表照明實訓項目

(1)電工常用工具的使用

(2)白熾燈照明電路的安裝

(3)兩個開關控制一盞燈

(4)兩地控制一盞燈

(5)聲控開關控制照明電路

(6)日光燈電路

(7)電度表原理與接線

(8)單相電度表的直接接線

(9)單相電度表經電流互感器接線
