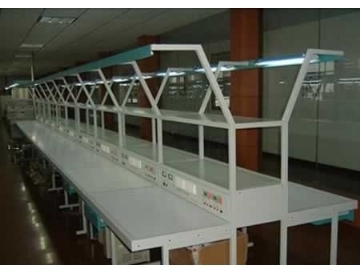

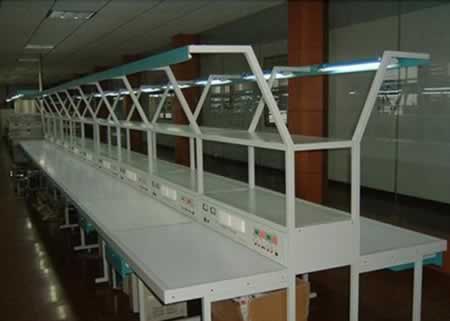

TRYGY-02B電子焊接裝配生產線實訓設備

一、電子焊接裝配生產線實訓設備技術性能：

1.輸入電源：三相四線380V±10%50Hz

2.工作環境：溫度-10℃～+40℃相對濕度＜85%(25℃)海拔＜4000m

3.設備容量：＜200VA

4.外形尺寸：單個實訓臺的尺寸為1.1m×1.3m×2m（雙面型）,整條焊接裝配線的長度為11m×1.3m×2m（雙面型）,兩邊工作臺面寬度為500mm。一套生產線由15個實訓臺組成。

二、電子焊接裝配生產線實訓設備系統配置：

電子焊接裝配生產線實訓設備實訓設備主要由實訓臺、電源柜、實訓線路板、元件包、工具套件等組成。實訓設備為兩面雙組型結構,正反兩面均有以下相同的資源。

1.實訓臺

實訓臺上提供日光燈（用于照明）2個，透明的PVC板4個，可夾放原理圖等資料，另外還配備三芯雙聯暗插座4個、兩芯暗插座2個、工業型材6根、工具柜2個，工作臺面設有綠色防靜電桌墊，整個裝配線安全可靠。

2.電源柜

電源柜的輸入電源為三相四線380V±10%50Hz，最大電流20A，可以提供15套（既30臺）實訓臺的電源；且具有三相電源指示、漏電保護功能，使用安全可靠。實訓臺上照明、插座電源均設有控制開關（繼電接觸控制）。

3.實訓掛件（2套/臺）

1）直流電源單元

提供±5V、±12V兩組電源和0～30V/0.5A的直流穩壓電源。

2）信號源單元

信號源提供正弦波、三角波、方波三種波形，輸出頻率范圍2Hz～47KHz，幅度為0～12V可調；頻率計的測頻范圍為0.1Hz～100KHz。

4.實訓線路板（2套/臺）

5.實訓工具套件（2套/臺）：元件盒5只，電烙鐵及烙鐵架1套，剪刀1把，鑷子1把，斜口鉗1把，一十字螺絲刀各一把。
