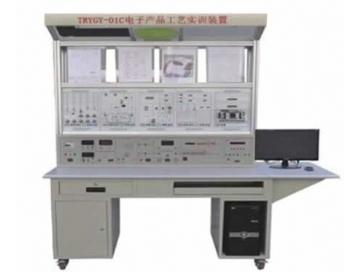

TRYGY-01C電子產品工藝實訓裝置

一、電子產品工藝實訓裝置功能簡介：

TRYGY-01C電子產品工藝實訓裝置可完成中小型電子產品的裝配、調試和檢修等實訓，使學生掌握電子產品裝配和調試的基本技能，同時可滿足進行電子制作、電子設計大賽、課程設計、畢業設計等綜合性、設計性、創新性的實訓要求。適合各職業院校電子類專業《電子工藝》課程的實訓教學。

二、電子產品工藝實訓裝置特點：

1.采用生產流水線結構，使學生的操作訓練貼近生產實際。加強學生的動手能力、創新能力和知識運用能力。

2.提供了多種電子元器件和電子產品裝配工具，不但能鍛煉學生的裝配調試技能，還可以在現有產品的基礎上進行二次開發，以培養學生的創新能力。

3.配套實訓資料齊全：提供每種實訓套件的元器件清單、焊接元器件的裝配圖和調試指導書，完成學生對電路認識、設計、焊接、調試、檢修等多種技能的實訓。

4.可配置通用電工電子實訓掛箱，擴展電工類、電子類的實訓項目。電子產品工藝實訓臺

三、電子產品工藝實訓裝置技術性能：

1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz

2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

3.裝置容量：<0.5KVA

4.實訓臺外形尺寸：1280mm×650mm×2000mm（雙人座）

四、電子產品工藝實訓裝置配置及功能

電子產品工藝實訓裝置由實訓臺、電源柜、實訓套件、實訓工具、實訓掛箱等組成。采用兩面雙組型結構,正反兩面資源相同。

（一）實訓臺

實訓臺主要由實訓桌、實訓面板、鋁合金框架、頂部框架等組成。

1.正反兩面各配有一個工具柜，可放置實訓套件、工具和資料等；臺面上鋪有綠色防靜電桌墊；另外還設有四個帶剎車的萬向輪，便于移動和固定。

2.正反兩面各有一塊實訓面板，分別提供九路AC220V電源插座接口和四路固定直流電源，可為實訓掛箱、外配儀器設備提供工作電源；其中四路固定直流電源電壓分別為±12V、±5V，每路均設有短路過流保護和自恢復功能。

3.鋁合金框架為雙層結構。第一層用于掛放元件盒（焊接工序用）或實訓掛箱（調試工序用）。第二層設有四個PVC夾板，可用來夾放相關實訓資料。

4.頂部框架上設有電風扇和30W日光燈（照明設備）各兩個。

（二）電源柜

1.輸入電源：三相四線（或三相五線）～380V±10%  50Hz

2.輸出電流：20A

3.設有電源插座、風扇、照明日光燈等電源控制系統，可為10個實訓臺提供工作電源；具有三相電源指示、漏電保護功能，使用安全可靠。

(三)實訓套件（2套/臺）

（四）實訓工具（2套/臺）

配常用的數字式萬用表、元件盒、剝線鉗、尖嘴鉗、斜口鉗、小十字螺絲刀、大十字螺絲刀、小一字螺絲刀、大一字螺絲刀、小鑷子、剪刀、電烙鐵、烙鐵架、恒溫烙鐵、熱風臺、焊錫絲、吸錫器、驗電筆、工具箱，同時也可為用戶代辦其它實訓器材。

（五）實訓掛箱（2套/臺）

1.TRY-01常用元器件單元（一）

提供常用的電阻、電容、電感、數碼管、二極管等元器件。

2.TRY-02 常用元器件單元（二）

提供電位器、三極管、穩壓管、繼電器、復位按鈕、晶體管、晶閘管、蜂鳴器、變壓器（0V、6V、10V、14V抽頭各一路及中心抽頭17V兩路）等元器件。

3.TRY-03 直流電源單元

一路可調直流電源：0～30V/1A連續可調，具有截止型短路軟保護和自動恢復功能，設有三位半數顯指示。

4.TRY-04 測量儀表單元

(1)直流數字電壓/電流表一只：三位半數字顯示，精度0.5級；電壓表量程分200mV、2V、20V、200V四檔，輸入阻抗為10MΩ；電流表量程分2mA、20mA、200mA、2000mA四檔，琴鍵開關切換選擇，設有過載保護功能。

(2)交/直流數字電壓表一只：三位半數字顯示，精度0.5級，量程分200mV、2V、20V三檔，琴鍵開關切換選擇；交流數字電壓表（真有效值）頻帶范圍10Hz～1MHz。

5.TRY-05 信號源單元

提供正弦波、三角波、方波三種波形，輸出頻率范圍2Hz～47kHz，幅度為0～12V連續可調；頻率計的測頻范圍為0.1Hz～100kHz。

五、電子產品工藝實訓裝置實訓項目

1.直流穩壓電源的焊接與調試

2.單端電流反饋他激式隔離開關電源的焊接與調試

3.全硅六管超外差式調幅收音機焊接與調試

4.OTL功率放大電路的焊接與調試

5.多路搶答器焊接與調試

6.脈寬調制控制器焊接與調試

7.可編程定時器焊接與調試

8.聲光雙控節電燈的焊接與調試

9.門鎖防盜報警器的焊接與調試

10.光控音樂門鈴的焊接與調試

11.A/D 、D/A轉換的焊接與調試

12.七彩循環裝飾燈控制器的焊接與調試

13.臺燈調光電路的焊接與調試

14.編碼電子鎖電路的焊接與調試
