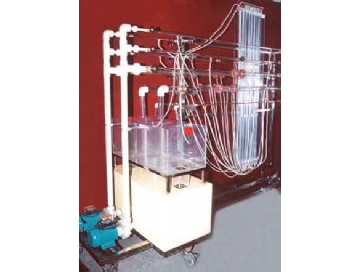

自循環阻力綜合實驗臺

自循環阻力綜合實驗臺技術參數：

規格：2500mm×400mm×1800mm

功率：雙220V1100W；單220V550W。

可進行兩種不同直徑管路的沿程阻力實驗；閥門局部阻力實驗；孔板流量計流量系數和文丘里流量計流量系數的測定方法實驗；皮托管測流速和流量的方法實驗。

自循環阻力綜合實驗臺主要配置：

PVC儲水箱，有機玻璃計量水箱，兩種不同直徑的有機玻璃沿程阻力測試管，有機玻璃閥門局部阻力測試管，有機玻璃孔板流量計測試管，有機玻璃文丘里流量計測試管，有機玻璃皮托管測試管，高位差壓測壓板，防腐水泵，全部用不同直徑的銅閥門控制流量，不銹鋼支架，帶閘輪可隨時移動。

單：單面一組實驗；雙：前后兩面兩組同時做實驗。
